T4-Alu Heater
Applicazioni e prodotti per fonderie

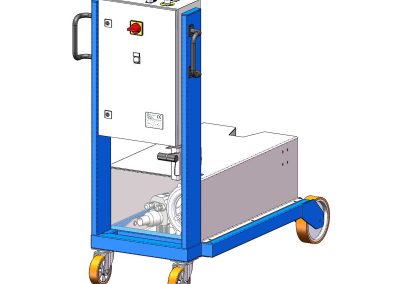

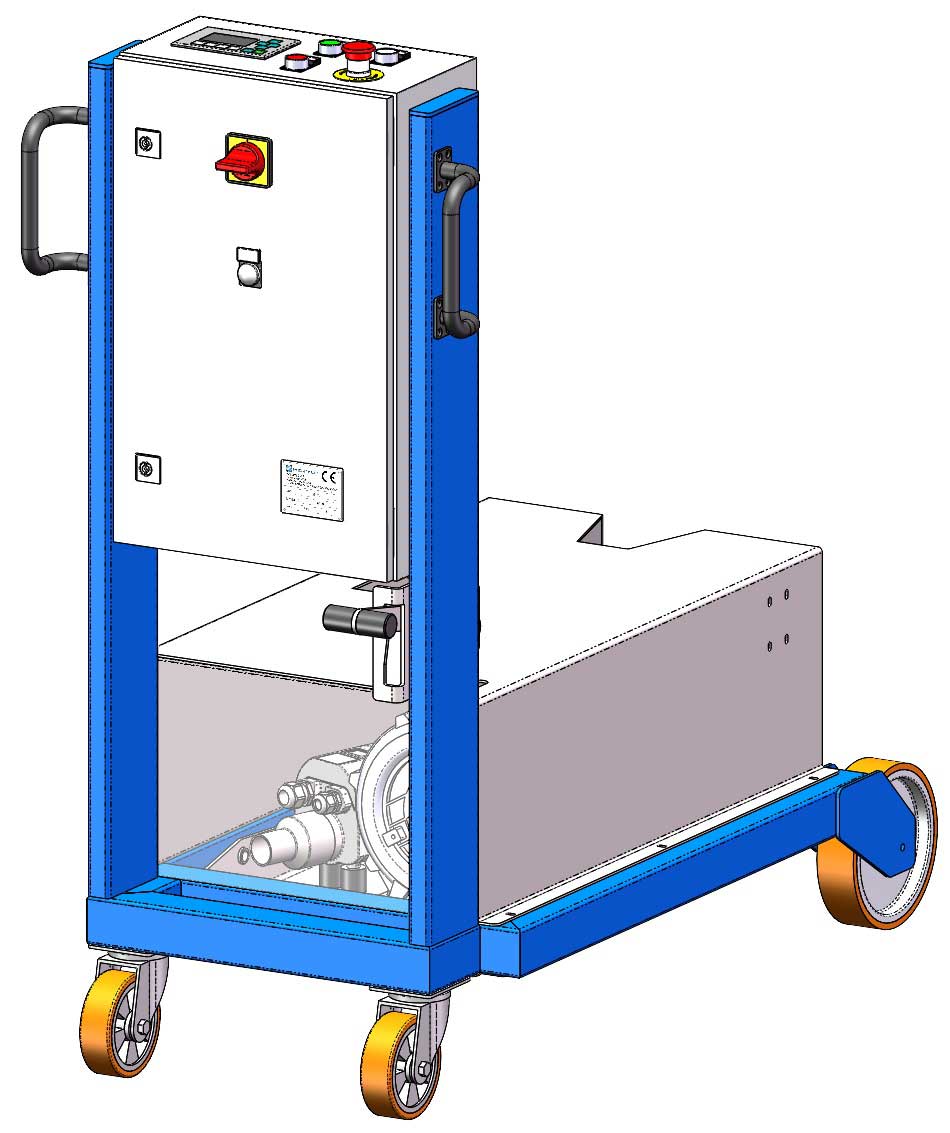

T4-Alu Heater nasce per essere movimentata agevolmente grazie alle ruote presenti e alle comode maniglie per la movimentazione.
La struttura carrellata contiene il sistema di generazione aria calda e supporta il quadro di comando. Sulla sommità sono presenti in posizione ergonomica tutti i comandi
Caratteristiche tecniche
- Funzionamento con ciclo completamente automatico gestito da PLC Siemens
- Parametri liberamente configurabili su pannello operatore
- Abilitazione al riscaldo solo se il tubo è nella corretta posizione e la macchina bloccata
- N° 2 trasduttori di pressione ad alta precisione per il rilevamento del livello di vuoto
Principio di funzionamento
Questa apparecchiatura permette il riscaldo dei tubi di aspirazione delle apparecchiature T4-Alu e T4-Alu Dual.
Il tubo di aspirazione infatti deve essere portato ad una adeguata temperatura in quanto con temperature insufficienti durante la fase di aspirazione l’alluminio potrebbe solidificarsi nel tubo stesso compromettendone il funzionamento.
Il tubo di aspirazione infatti deve essere portato ad una adeguata temperatura in quanto con temperature insufficienti durante la fase di aspirazione l’alluminio potrebbe solidificarsi nel tubo stesso compromettendone il funzionamento.
Il sistema è molto semplice: attraverso un ventilatore si crea una alto flusso di aria che attraversa un sistema di riscaldo. L’aria calda che esce attraversando il tubo delle apparecchiature lo riscalda grazie alla conduzione termica.

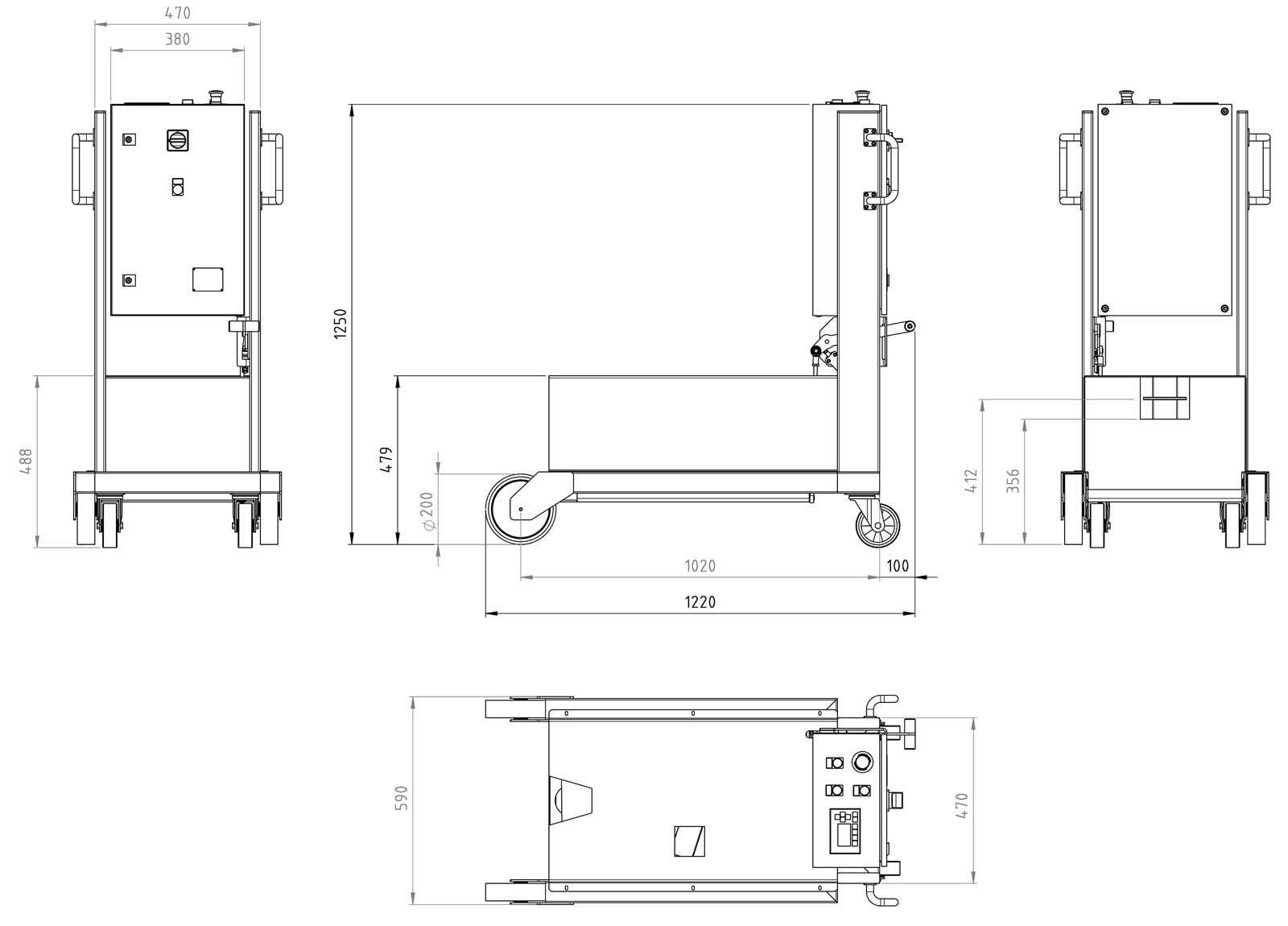

Dimensioni
Alimentazione
Alimentazione elettrica:
- Tensione di alimentazione 400Vac 3 Fasi 50Hz
- Potenza 12 KVA
Comandi
- Interruttore generale
- Spia luminosa tensione inserita
- Pannello di interfaccia operatore
- Pulsante luminoso di Start riscaldo
- Pulsante di Stop ciclo
- Selettore modo di funzionamento Manuale / Automatico
- Pulsante di arresto a fungo
- Pulsante di inserzione circuito ausiliario
Optionals
Struttura per tubi di dimensioni speciali
Galleria

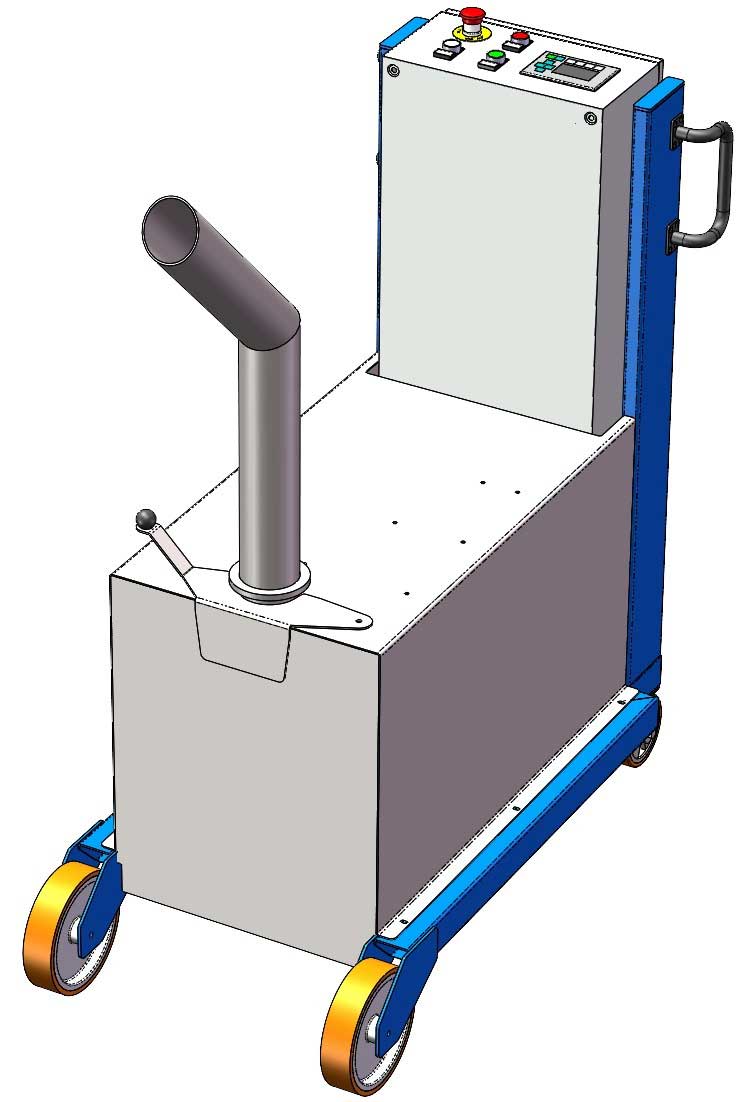

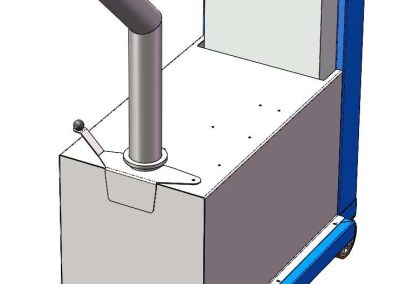

T4 Alu Heater Tubo in riscaldo

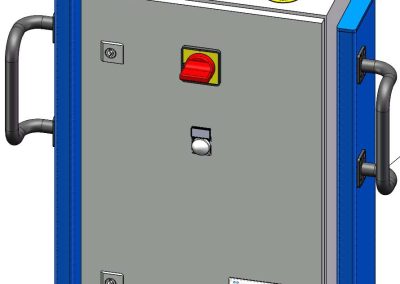

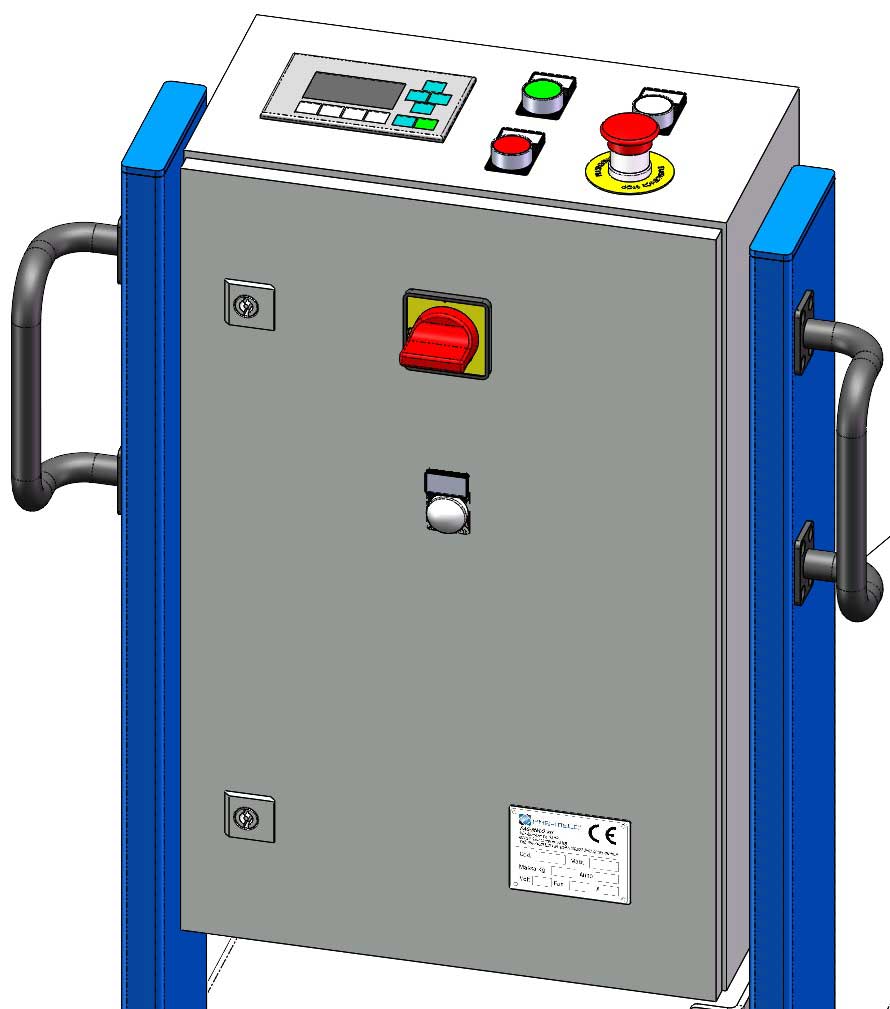

T4 Alu Heater Quadro elettrico comandi
