T4-Alu Dual
Applicazioni e prodotti per fonderie

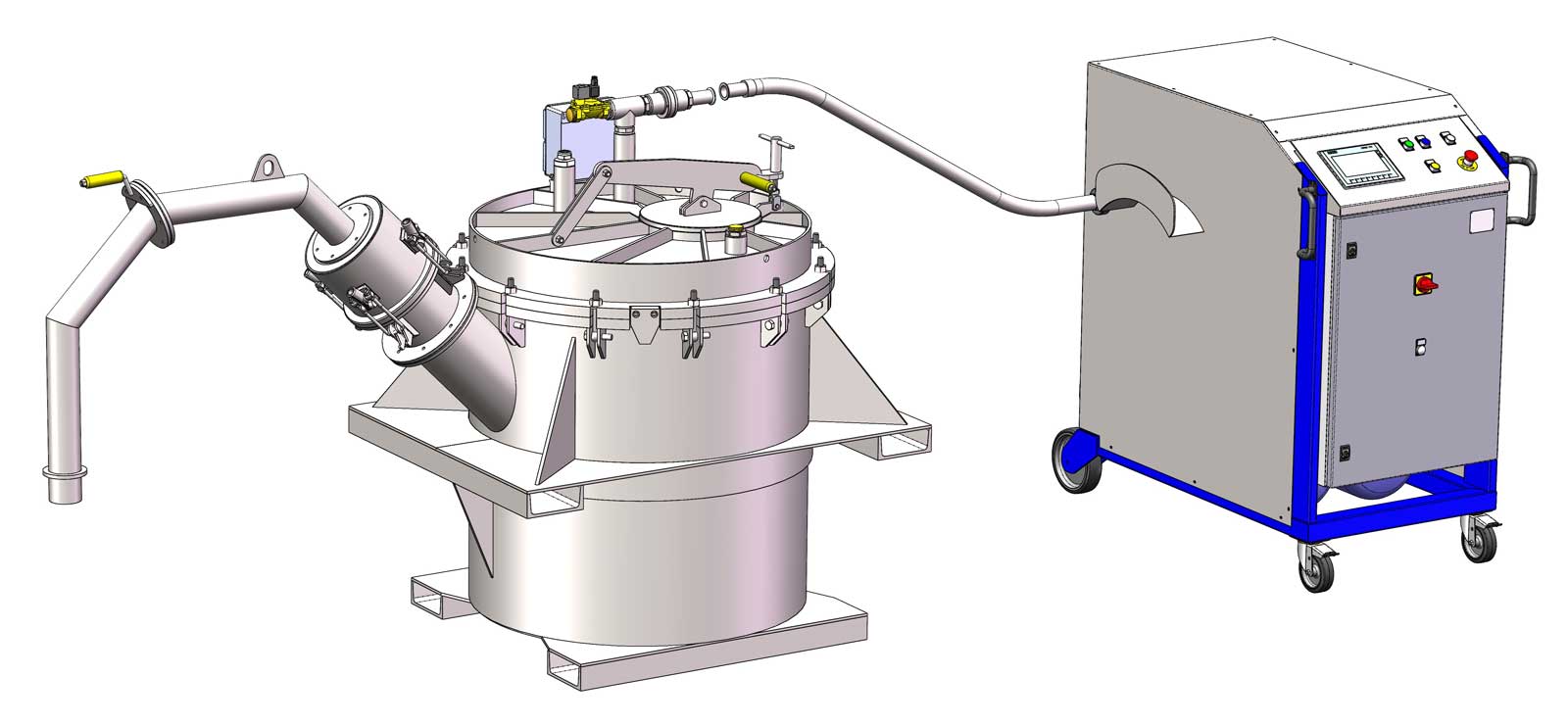

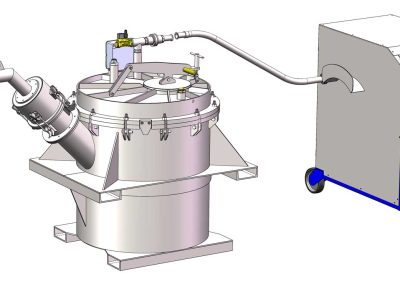

T4-Alu Dual nasce per essere movimentata agevolmente: la siviera mediante carrello elevatore a forche, l’unità di comando grazie alle ruote presenti e alle comode maniglie per la movimentazione. La siviera stagna è dotata di un tubo di svuotamento che, una volta attrezzato con il tubo di aspirazione, permette il risucchio del metallo.
L’unità di comando su struttura carrellata contiene i serbatoi di accumulo e supporta le altre parti della macchina: impianto di generazione vuoto e quadro di comando.
Caratteristiche tecniche
- Funzionamento con ciclo completamente automatico gestito da PLC Siemens
- Parametri liberamente configurabili su pannello operatore touch screen
- Abilitazione al travaso sole se la termocoppia presente sul tubo rileva una temperatura adeguata
- N° 2 trasduttori di pressione ad alta precisione per il rilevamento del livello di vuoto
Principio di funzionamento
Il principio di funzionamento di questa apparecchiatura si basa sulla creazione di un vuoto spinto in una camera stagna dotata di un tubo di aspirazione.
Il liquido, in questo caso lega di alluminio, viene risucchiato per via della differenza di pressione che si viene a creare tra la massa da travasare (pressione ambiente) e la camera ad alto vuoto.
Il liquido, in questo caso lega di alluminio, viene risucchiato per via della differenza di pressione che si viene a creare tra la massa da travasare (pressione ambiente) e la camera ad alto vuoto.

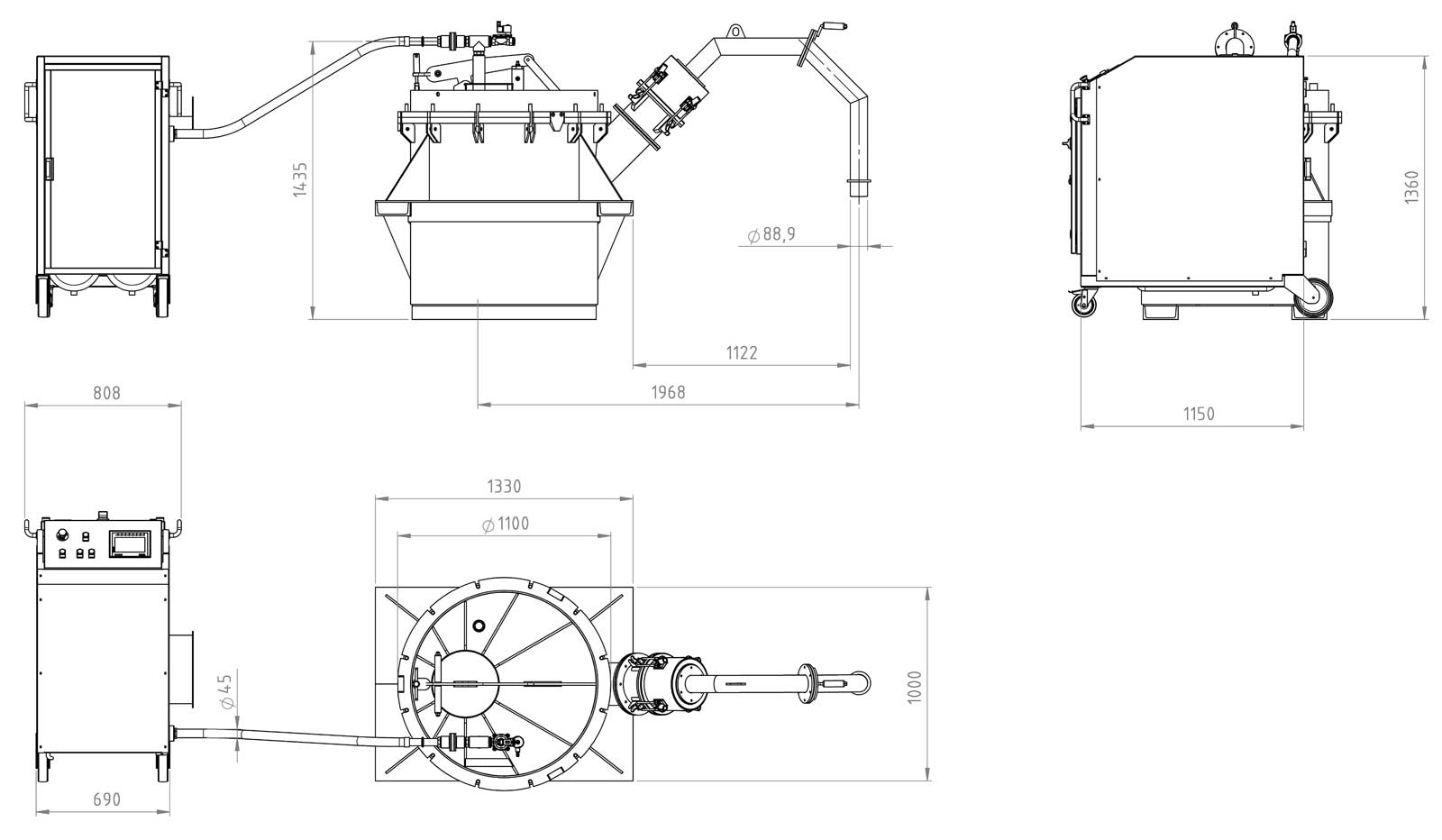

Dimensioni
Alimentazione
Alimentazione elettrica:
- Tensione di alimentazione 400Vac 3 Fasi 50Hz
- Potenza 4000 VA
Comandi
- Interruttore generale
- Spia luminosa tensione inserita
- Pannello di interfaccia operatore
- Pulsante luminoso di Start creazione vuoto
- Pulsante luminoso di Start travaso
- Pulsante di Stop ciclo
- Pulsante di arresto a fungo
- Pulsante di inserzione circuito ausiliario
Optionals
Tubo di aspirazione con forma / dimensioni speciali
Sistema di preriscaldo tubo di aspirazione
Sistema di preriscaldo tubo di aspirazione
Galleria

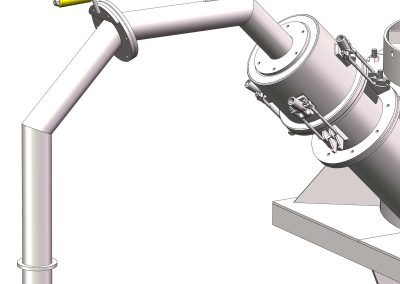

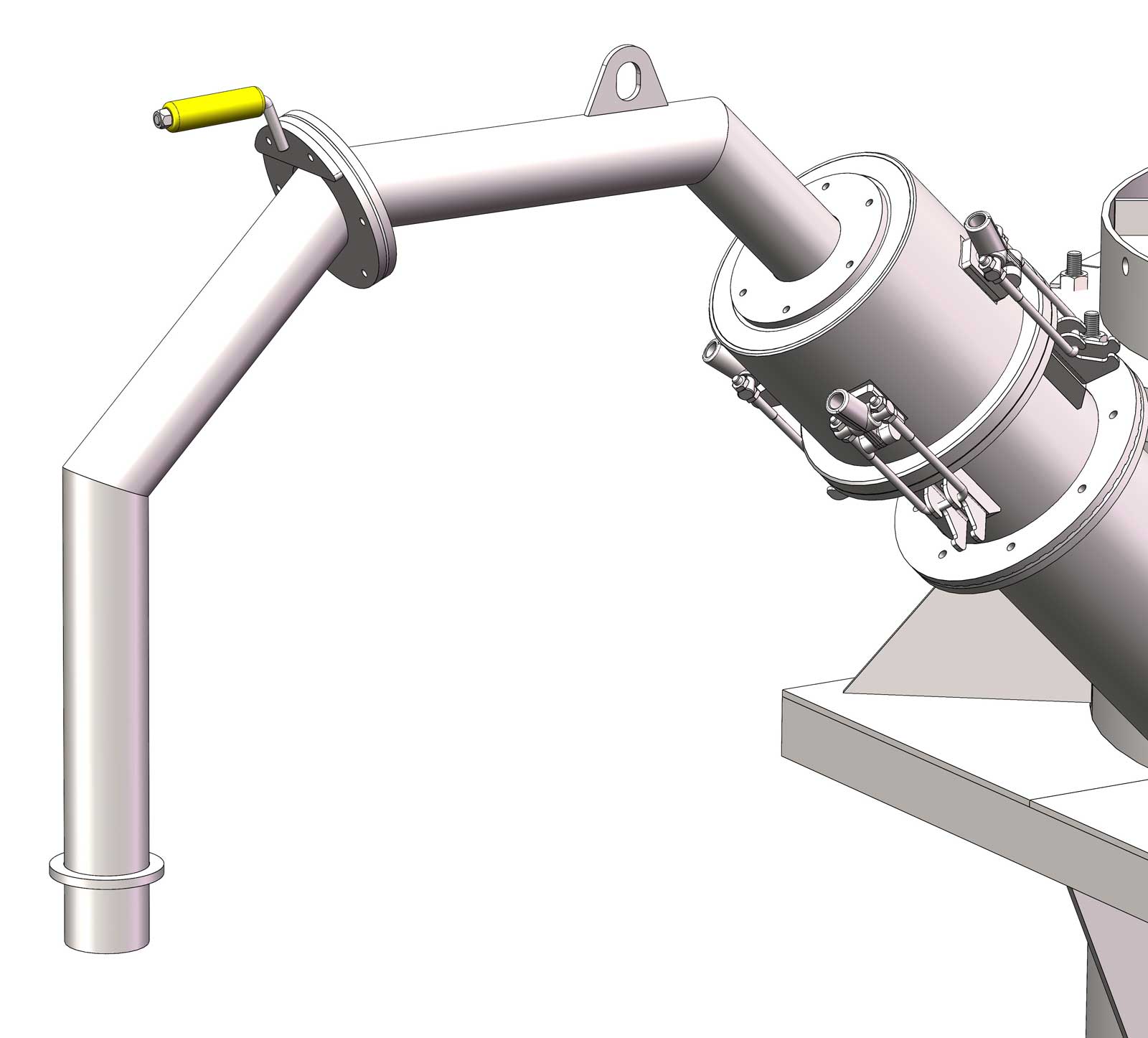

T4 Alu Dual tubo aspirazione

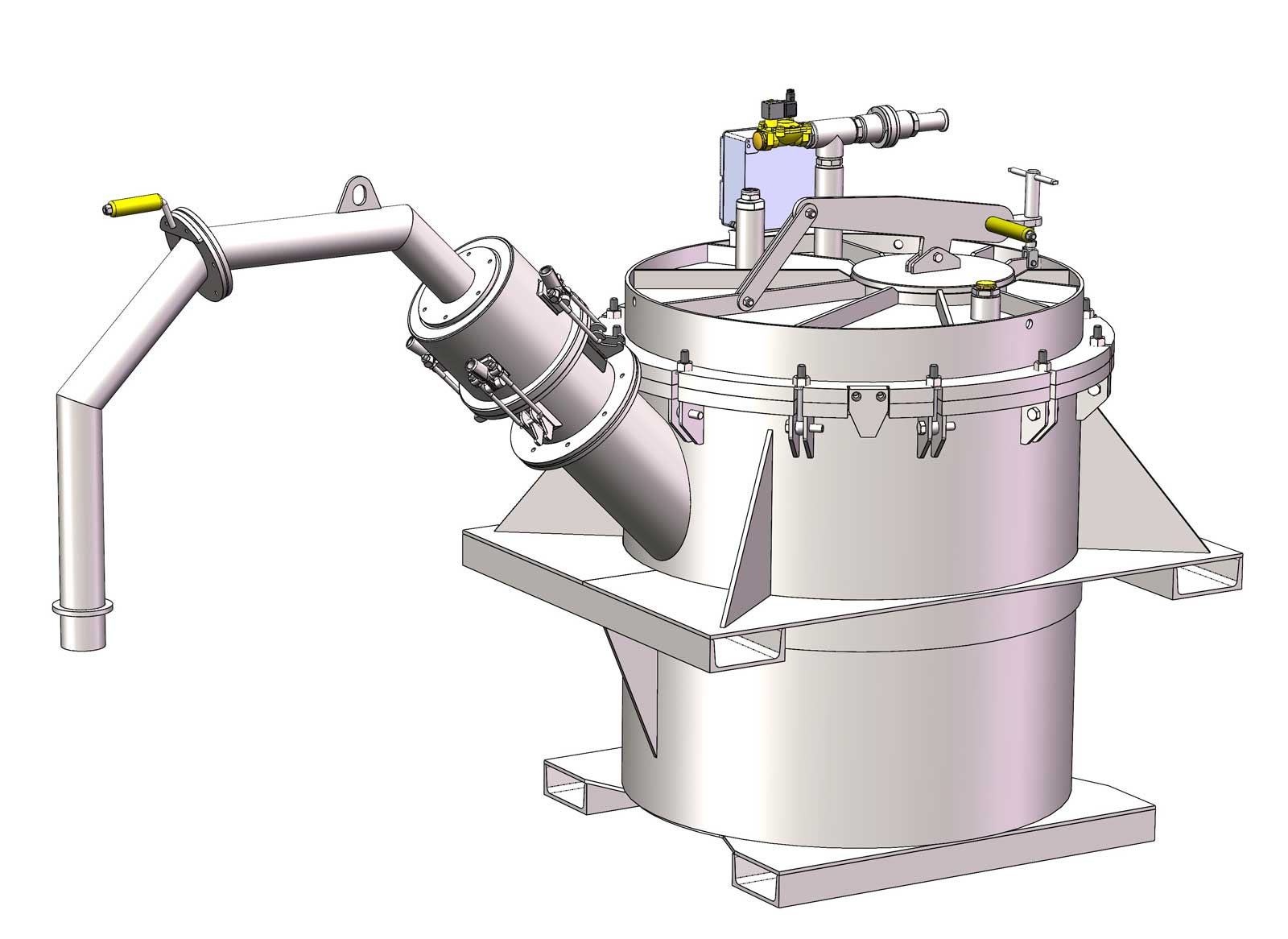

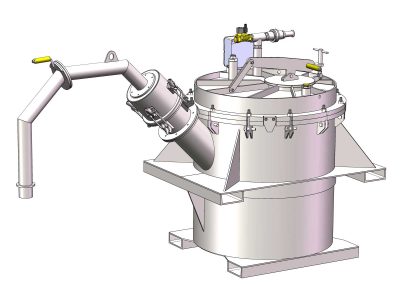

T4 Alu Dual Siviera

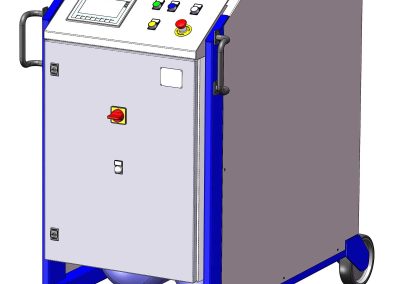

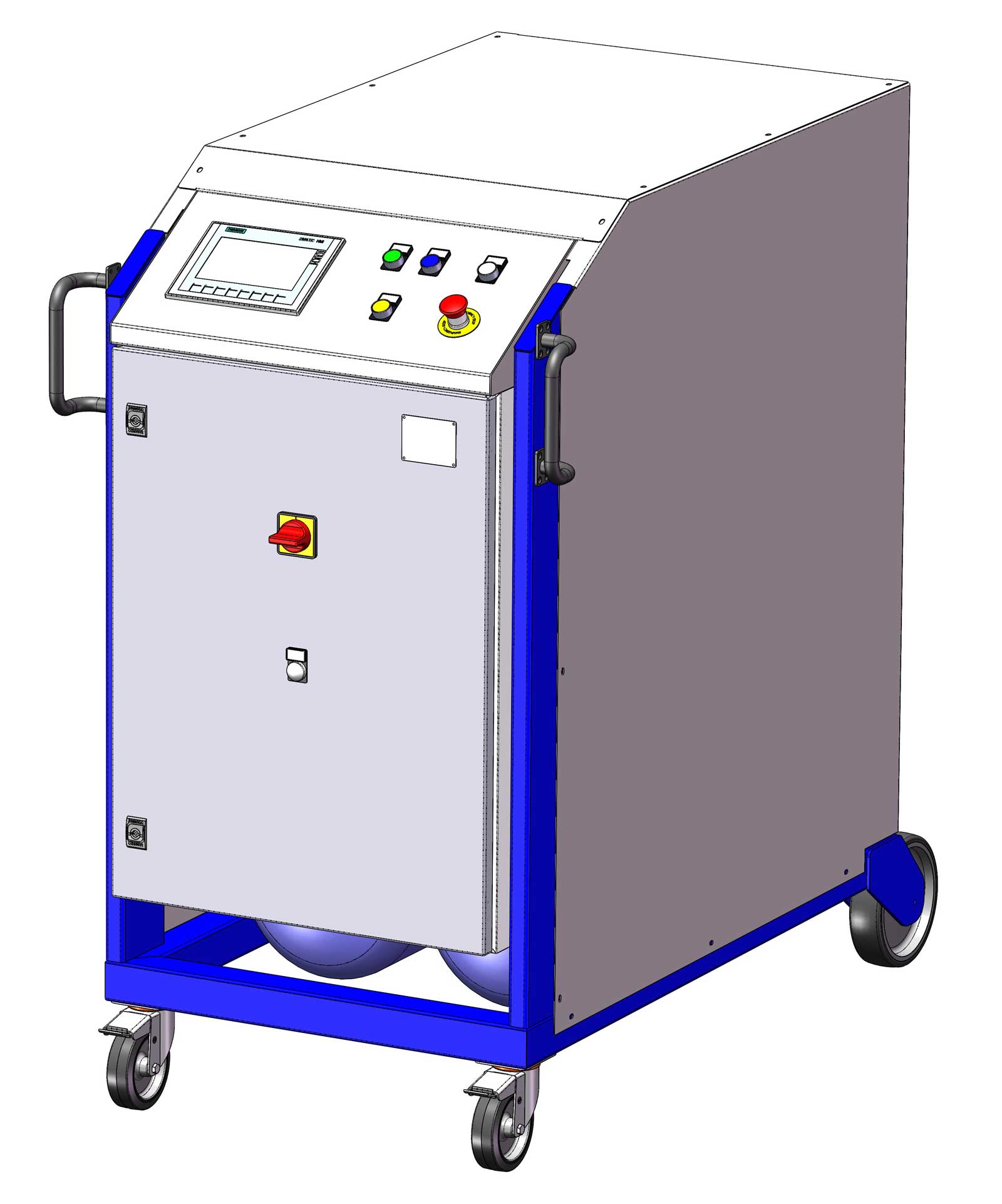

T4 Alu Dual Carrello generazione vuoto
