Degasatore su colonna girevole motorizzata

Applicazioni e prodotti per fonderie
La macchina nasce per essere inserita in una postazione fissa. La sua struttura è tale per cui, grazie ad una robusta ralla, la macchina può essere facilmente ruotata. Questo permette di poter realizzare il degasaggio in due diverse posizioni o, in altri casi, di rimuovere la macchina dalla posizione in cui ha eseguito il ciclo di degasaggio.
La rotazione viene eseguita da un motoriduttore comandato dal PLC. Nella macchina sono presenti 2 posizioni di lavoro ed una di riposo.

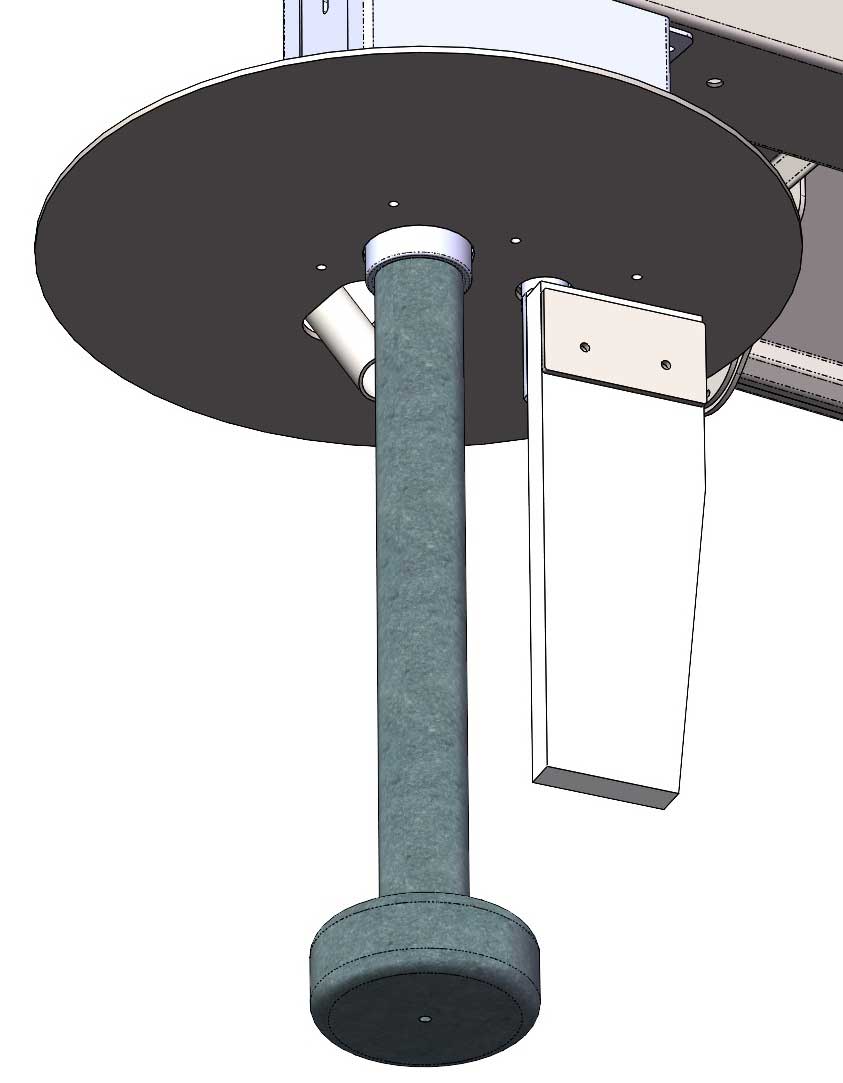

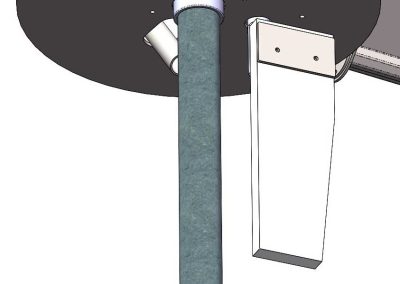

La macchina è dotata di un microdosatore a coclea e di un sistema di movimentazione della pinna. Quest’ultimo consente, nella fase di dosatura, la creazione di un adeguato vortice nell’alluminio che accelera l’azione dei prodotti dosati.
Sul quadro di comando, che contiene sia l’impianto elettrico che il circuito di distribuzione gas, sono posizionati, in posizione ergonomica, tutti i comandi.
Caratteristiche tecniche
  • Funzionamento con ciclo completamente automatico gestito da PLC Siemens
  • Sistema di motorizzazione albero idoneo per alberi d=75 mm lmax=1000 mme rotori sino a d=250 mm
  • Velocità di rotazione albero impostabile tra 200 e 750 g/min mediante opportuni parametri presenti in ogni ricetta
  • N° 6 cicli di lavoro in cui si possono impostare tutti i tempi di lavoro dal pannello operatore e in modo completamente indipendente
  • N° 2 controlli di portata del gas mediante regolatori di portata che consentono di regolare la portata sino a 50 Nl/min
  • Flussimetro per la misurazione della portata
Principio di funzionamento
Il principio di funzionamento di questa apparecchiatura si basa sull’introduzione nel bagno di metallo liquido di una lancia che ruotando ad una opportuna velocità inietta in modo omogeneo nella lega fusa il gas inerte.
Il gas, risalendo in superficie, trascina con sé gas disciolti quali H2, segregazioni intermetalliche, ossidi misti di Al2O3 e SiO2, SiC ecc.
Oltre a questo, mediante un sistema di microdosatura unito ad un sistema di creazione del vortice, è possibile andare ad aggiungere alla lega prodotti granulari o in polvere.
Dimensioni

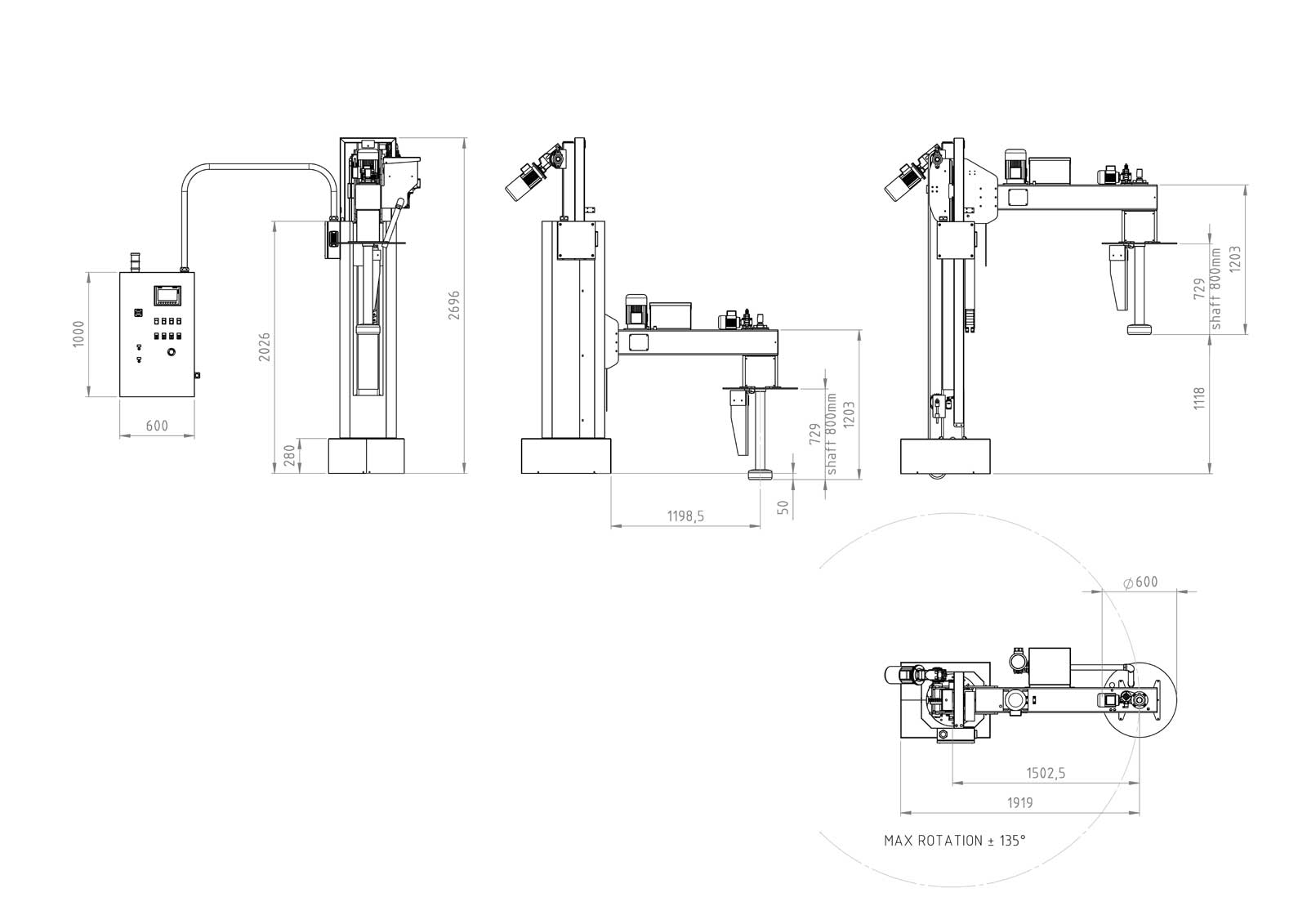

Degasatore su Colonna Girevole Motorizzata Dimensioni
Alimentazione

Alimentazione elettrica:

  • Tensione di alimentazione 400Vac 3 Fasi 50Hz
  • Potenza 2000 VA

Alimentazione gas inerte:

  • Pressione: 6-8 Bar
  • Tipo di gas: Inerte
  • Portata minima garantita: 100Nl/min
Comandi
  • Interruttore generale
  • Spia luminosa tensione inserita
  • Pannello di interfaccia operatore
  • Pulsante luminoso di Start Gas in bassa portata
  • Pulsante luminoso di Start ciclo
  • Pulsante di Stop ciclo
  • Selettore rotazione pinna
  • Selettore rotazione macchina
  • Pulsante di arresto a fungo
  • Pulsante di inserzione circuito ausiliario
  • Lampada luminosa ciclo in corso / allarme
  • Sezionatore manuale gas inerte
  • Regolatore di flusso bassa portata
  • Regolatore di flusso alta portata
  • Flussimetro indicazione portata gas
  • Pressostato digitale rilevamento mancanza gas
Optionals
Altezza speciale
Lunghezza mensola speciale
Guaina di collegamento con lunghezza maggiorata
Disco isolante con forme/dimensioni speciali
Motore rotazione albero con potenza maggiorata
Sistema di controllo proporzionale della portata di gas controllato da PLC
Tramoggia aggiuntiva per il dosaggio di un secondo prodotto granulare
Circuito aggiuntivo di secondo gas per rigasaggio
Datalog con memorizzazione dei cicli di lavoro eseguiti
Sistema di controllo della temperatura
Protezione zona di lavoro
Barriera fotoelettrica controllo accesso alla zona di lavoro
Configurazione IO per inserimento macchina in isola automatizzata

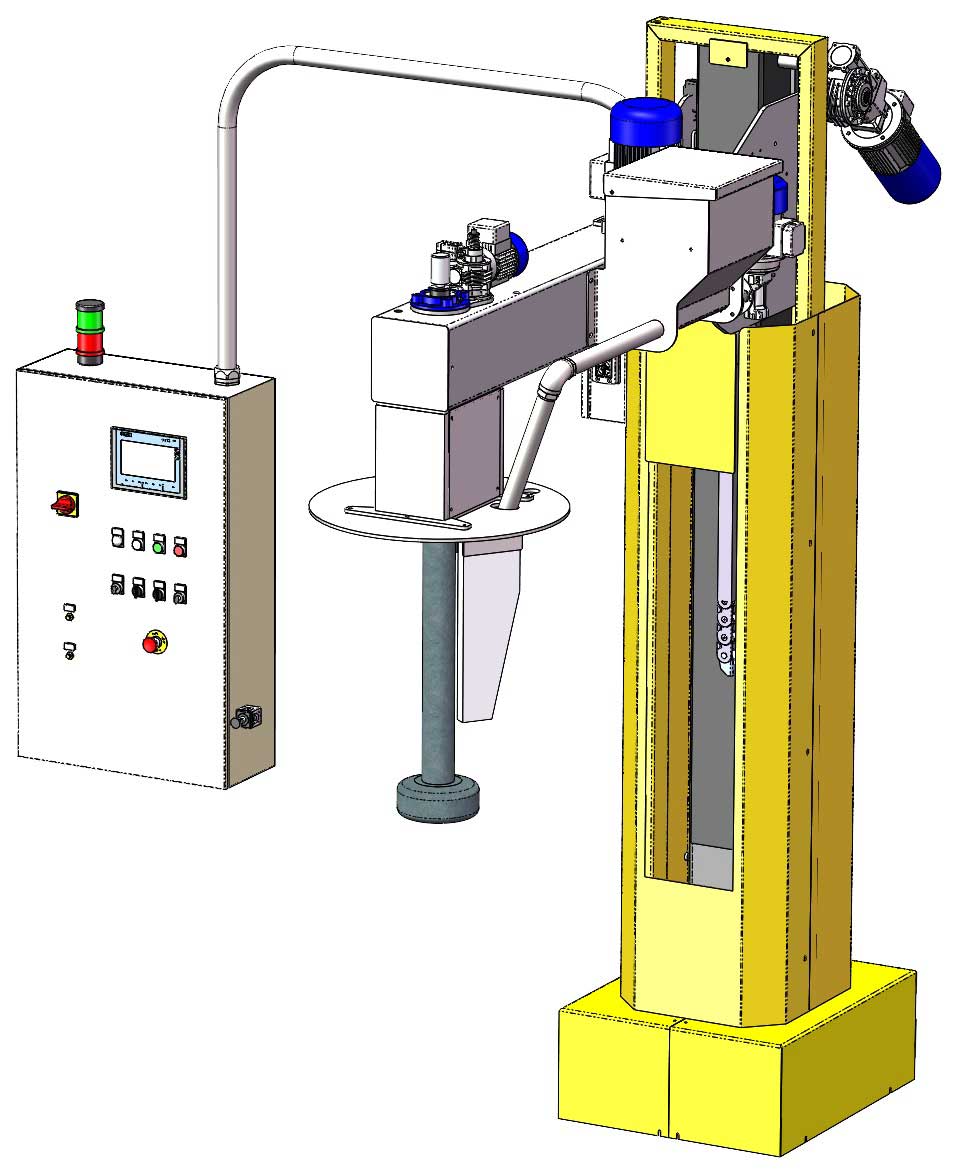

Degasatore su Colonna Girevole Motorizzata
