Pressa 10T con controllo piantaggio e tavola girevole
Applicazioni per l'automazione industriale

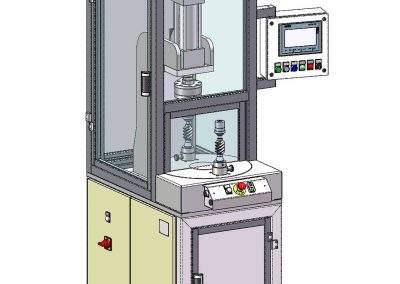

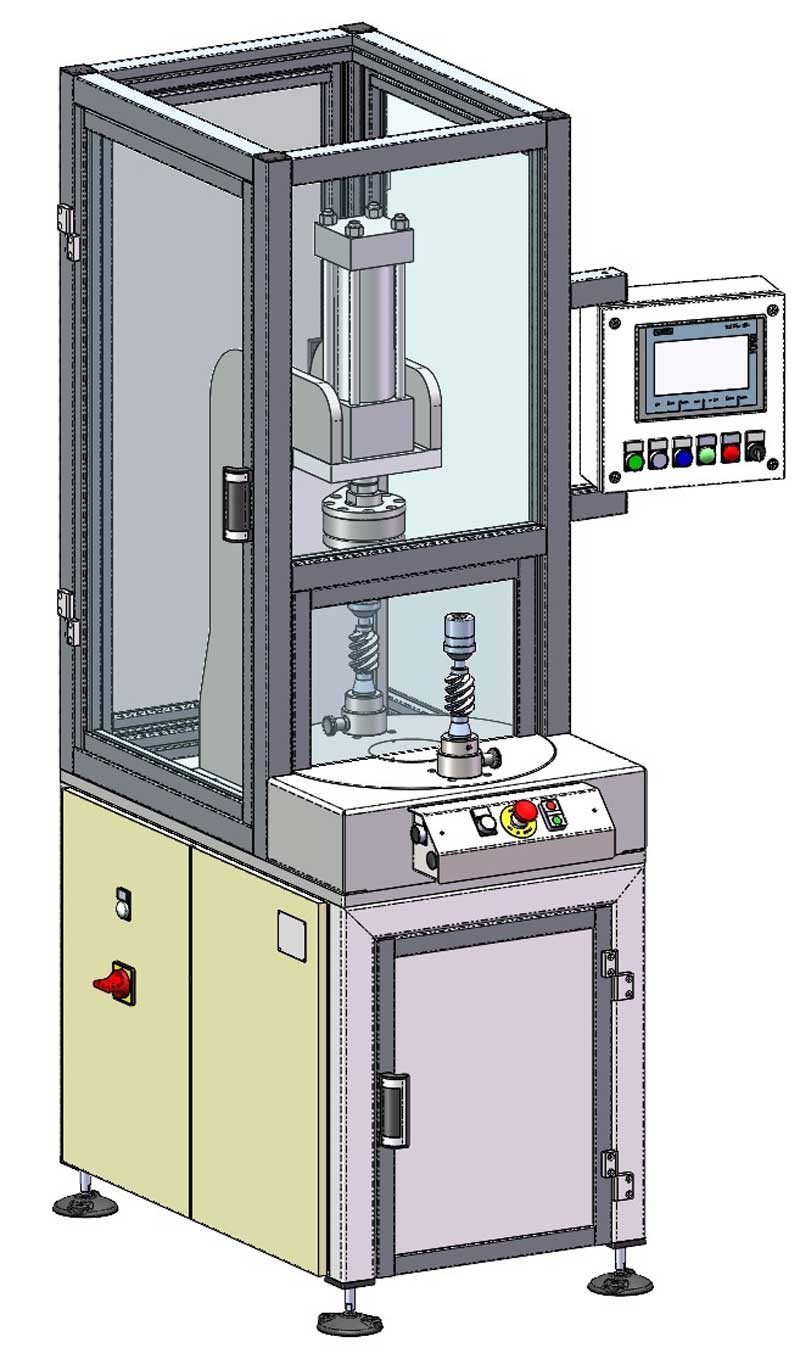

Pressa oleodinamica con tavola girevole e controllo del piantaggio
Pressa oleodinamica a struttura compatta costituita da cilindro oleodinamico di spinta con cella di carico per misurazione della forza di spinta per il piantaggio controllato di componenti meccanici, su tavola rotante a 2 posizioni.
La pressa presenta un adattatore superiore per l’inserimento e la rimozione dei tamponi tramite aggancio rapido per un agevole cambio formato. Inoltre i posaggi portapezzo inferiori sono stati appositamente progettati per l’alloggiamento e il centraggio dei pezzi meccanici da piantare.
La pressa è progettata e realizzata secondo le norme di sicurezza vigenti ed è dotata di marchio CE, completa di dispositivi di sicurezza come azionamento della movimentazione tramite comando bimanuale, protezioni perimetrali in policarbonato trasparente e barriere fotoelettriche di sicurezza sul lato accessibile.
Struttura
- Banco di sostegno in tubolare elettrosaldato con piano di appoggio, chiuso perimetralmente con lati apribili per la manutenzione della centralina idraulica posizionata sotto il piano di appoggio
- Pressa in acciaio elettrosaldato con struttura a collo di cigno
- Tavola rotante a 2 postazioni:
- Postazione carico/scarico pezzi: postazione in cui l’operatore preleva il pezzo lavorato e posiziona il nuovo pezzo da piantare
- Postazione pressatura automatica
- Cilindro oleodinamico alesaggio 80mm – corsa 200mm
- Trasduttore lineare corsa 200mm con risoluzione 1/100mm
- Cella di carico con fondoscala 10T fissata sullo stelo del cilindro, con dispositivo portacavo e guaina flessibile
- Protezione fissa con portelle apribili realizzata in profili di alluminio e pannelli in policarbonato trasparente che proteggono tutti e 4 i lati della pressa
Centralina oleodinamica
- Centralina oleodinamica con due pompe in tandem per permettere due velocità di avanzamento dei cilindri (8cm/sec veloce – 0,8 cm/sec lenta)
- Elettrovalvola di messa a scarico della pompa principale
- Pressostato che rallenta automaticamente la velocità quando il carico aumenta
- Regolatore di pressione con manometro per permettere la regolazione agevole della pressione
- Serbatoio olio in lamiera verniciata capacità 50l
Quadro elettrico
Quadro di comando con alimentazione 400Vac con le seguenti caratteristiche:
- Fasi: 3+N
- Potenza complessiva installata: 2kW
- Circuito ausiliario: 24Vdc
- Modulo di sicurezza per la gestione del pulsante di emergenza in cat. IV
- N° 2 contattori di linea
- Modulo di sicurezza bimanuale per il comando della pressata
- PLC per la gestione del ciclo di lavoro e delle movimentazioni manuali
- Azionamento del motore mediante contattore e interruttore automatico di protezione
Comandi / interfaccia
- comando bimanuale per la rotazione tavola
- pulsante di emergenza a fungo
- pulsante di inserzione circuito ausiliario
- pulsante di avvio piantaggio automatico
Pannello interfaccia operatore touch-screen TFT a colori dimensione 7,5”, che visualizza le seguenti informazioni:
- ciclo impostato
- forza di piantaggio
- posizione assoluta
- corsa di piantaggio
- esito del ciclo di piantaggio
- possibilità di visualizzare il grafico del piantaggio
Optionals
- Consente il collegamento di qualsiasi dispositivo Ethernet senza la necessità di configurare il gateway.
- Connessione istantanea a banda larga, attraverso la LAN dello stabilimento creando una rete VPN (il tunneling VPN basato su SSL garantisce la massima sicurezza, l’accesso VPN può essere controllato con un interruttore ON/OFF esterno dotato di chiave)

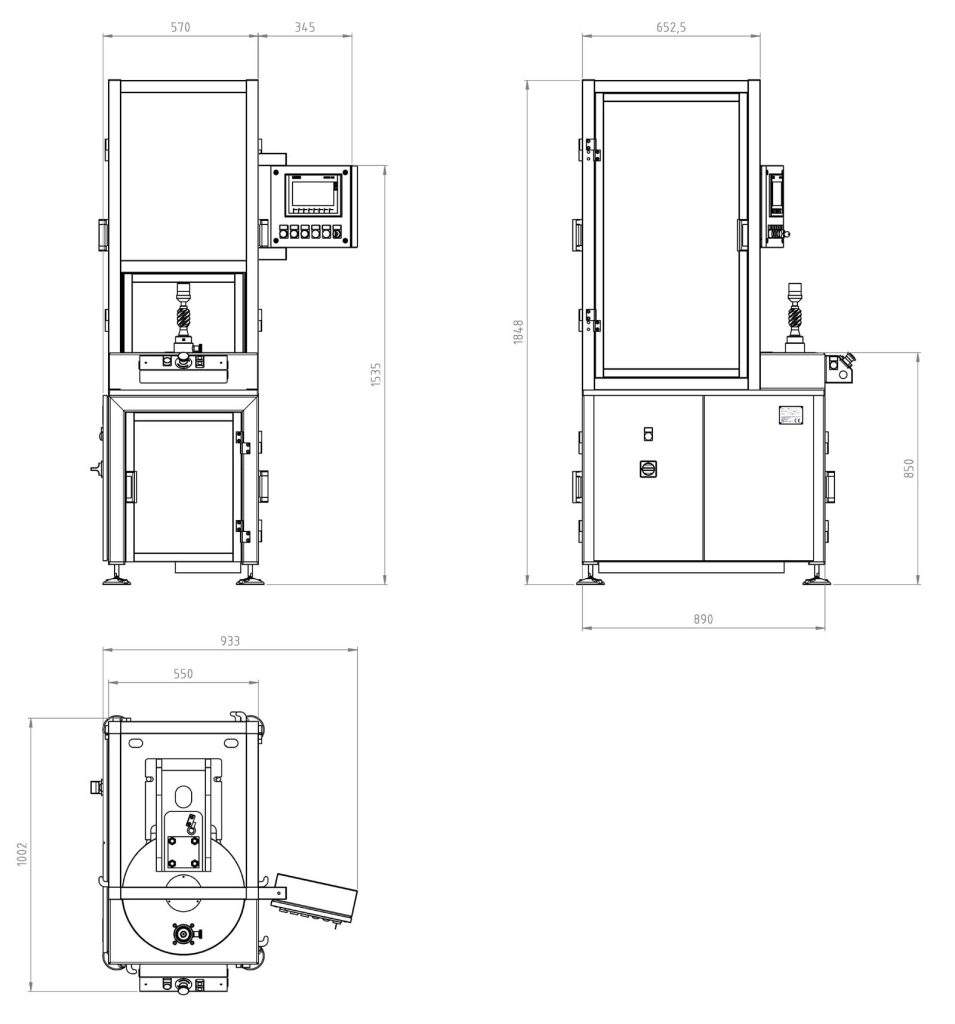

Dimensioni
Galleria

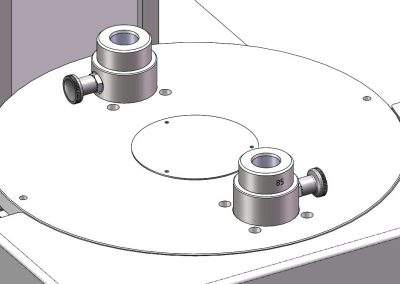

Pressa 10T con controllo piantaggio e tavola girevole rotante 2 postazioni

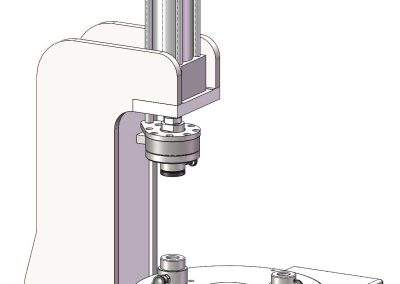

Pressa 10T con controllo piantaggio e tavola girevole Pressa idraulica con cella di carico
