Lanciaflussi Flux Gun Pro
Applicazioni e prodotti per fonderie
Flux Gun Pro nasce per essere movimentata agevolmente su un normale pavimento industriale. In questo modo può essere comodamente posizionata in prossimità del forno da trattare.
La macchina è dotata di un serbatoio pressurizzato che può contenere sino a 50 Kg di prodotto all’interno del quale è presente un sistema di microdosatura a coclea che permette la dosatura del prodotto con estrema costanza e precisione.
Sul quadro di comando, che contiene sia l’impianto elettrico che il circuito di distribuzione gas, sono posizionati, in posizione ergonomica, tutti i comandi.
Caratteristiche tecniche
- Funzionamento con ciclo completamente automatico gestito da PLC Siemens
- Sistema di microdosaggio con motoriduttore a vite senza fine
- Velocità di rotazione impostabile tra 20% e 100% mediante opportuno parametro presente in ogni ricetta
- Possibilità di dosare prodotto granulare o in polvere con una quantità massima di 1,5 Kg/min
- N° 6 cicli di lavoro in cui si possono impostare tutti i tempi di lavoro dal pannello operatore e in modo completamente indipendente
- Controlli di portata del gas mediante valvola proporzionale gestita dal PLC
- Flussimetro digitale per la misurazione della portata
Principio di funzionamento
Il principio di funzionamento di questa apparecchiatura si basa sull’introduzione nel bagno di metallo liquido di una lancia che inietta nella lega fusa un gas inerte ed un prodotto granulare o in polvere.
Il gas, risalendo in superficie, trascina con sé gas disciolti quali H2, segregazioni intermetalliche, ossidi misti di Al2O3 e SiO2, SiC ecc.
Il gas, risalendo in superficie, trascina con sé gas disciolti quali H2, segregazioni intermetalliche, ossidi misti di Al2O3 e SiO2, SiC ecc.

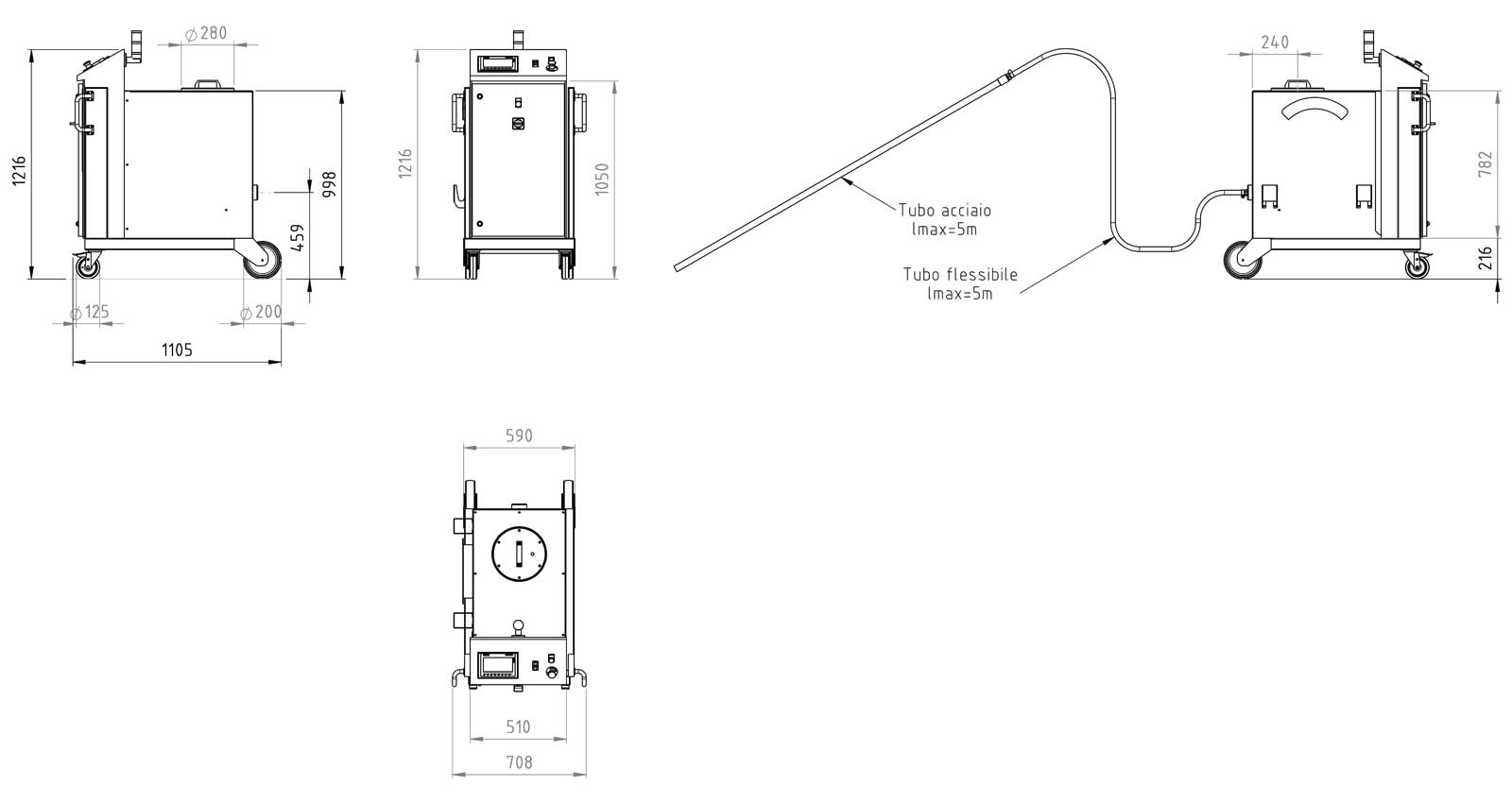

Dimensioni
Alimentazione
Alimentazione elettrica:
- Tensione di alimentazione 230Vac 1 Fase +N 50Hz
- Potenza 1000 VA
Alimentazione gas inerte:
- Pressione: 6-8 Bar
- Tipo di gas: Inerte
- Portata minima garantita: 500Nl/min
Comandi
- Interruttore generale
- Spia luminosa tensione inserita
- Pannello di interfaccia operatore
- Pulsante luminoso di Start Gas in bassa portata
- Pulsante luminoso di Start ciclo
- Pulsante di Stop ciclo
- Pulsante di arresto a fungo
- Pulsante di inserzione circuito ausiliario
- Lampada luminosa ciclo in corso / allarme
- Pressostato digitale rilevamento mancanza gas
Optionals
Alimentazione 400V 3 Fasi
Datalog con memorizzazione dei cicli di lavoro eseguiti
Datalog con memorizzazione dei cicli di lavoro eseguiti
Galleria

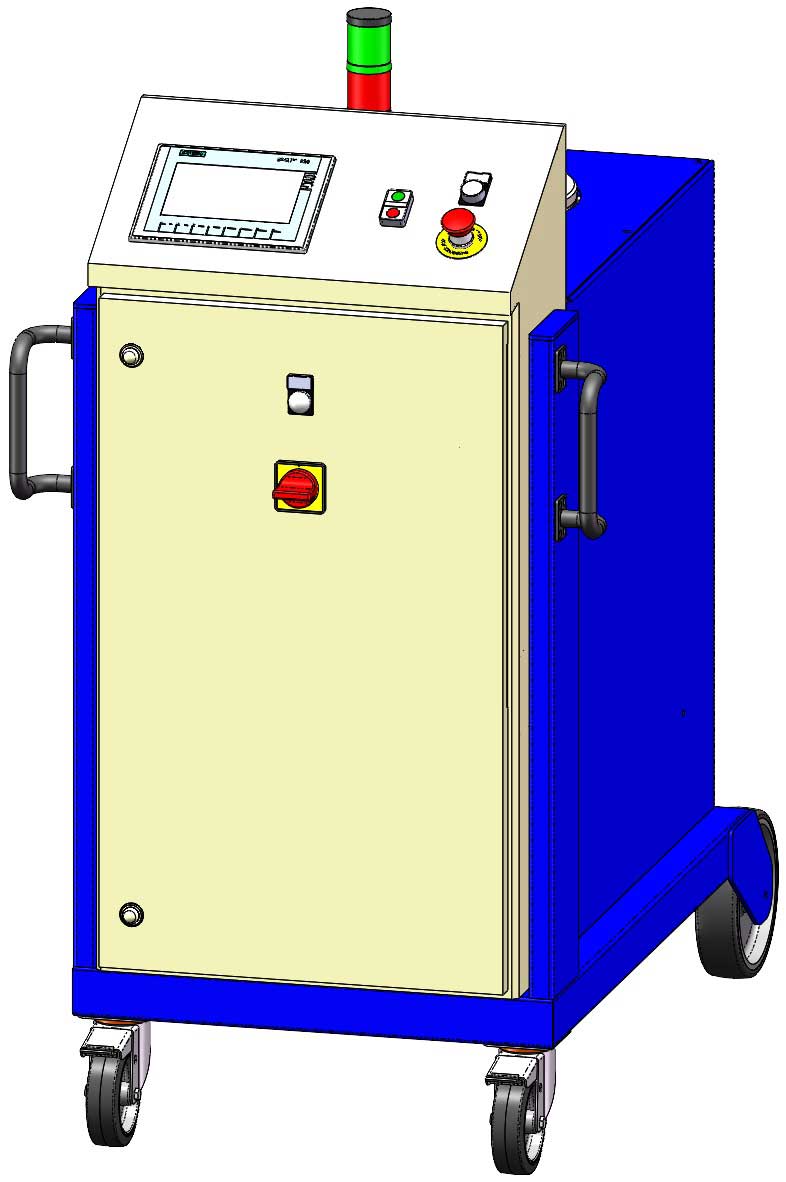

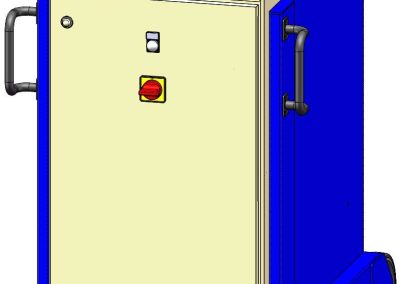

Flux Gun Pro Quadro elettrico

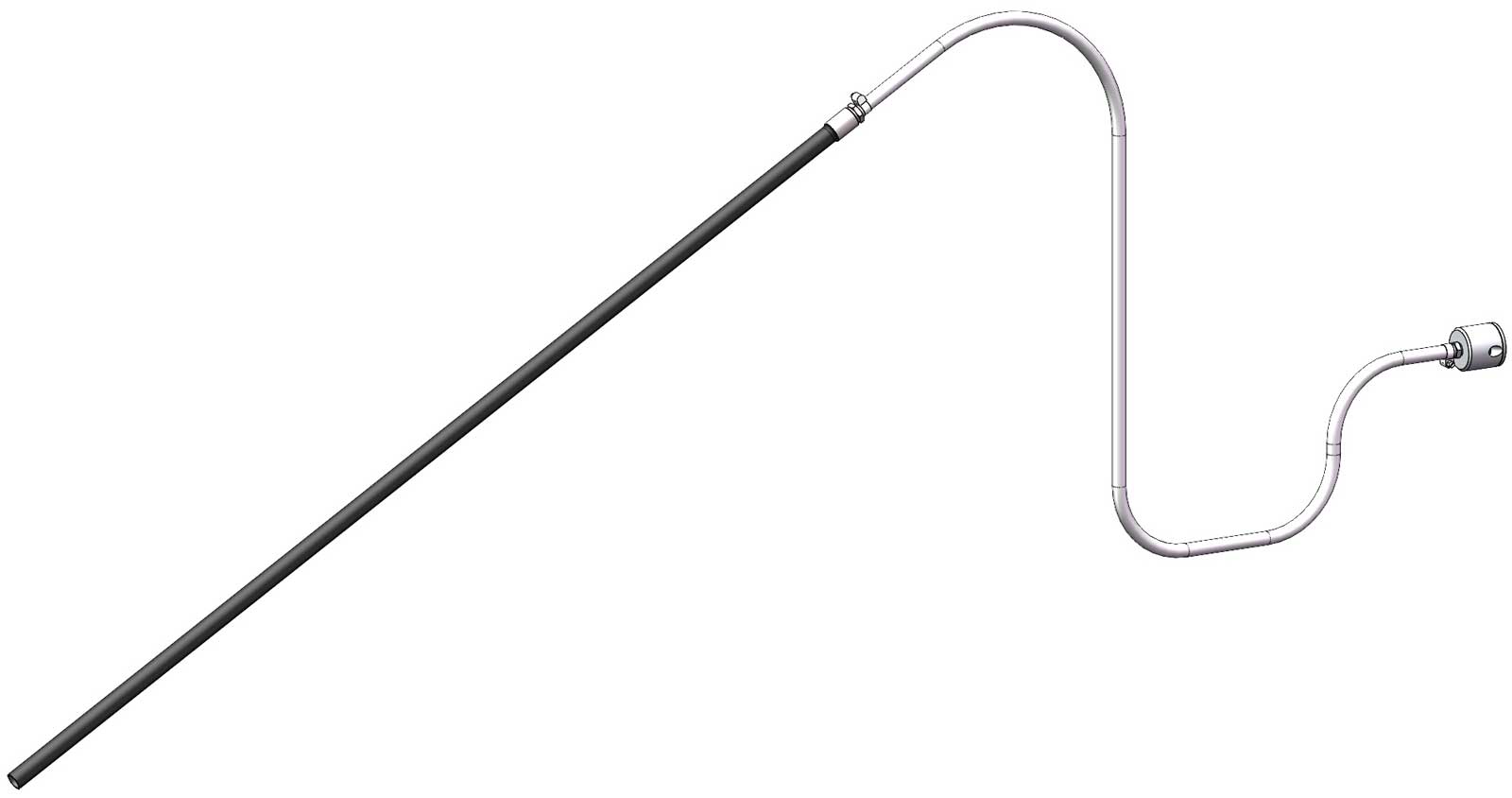

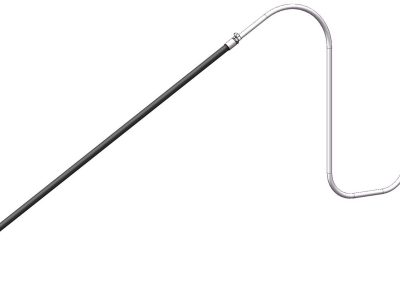

Flux Gun Pro Lancia con tubo flessibile

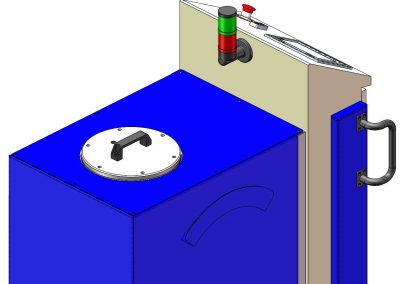

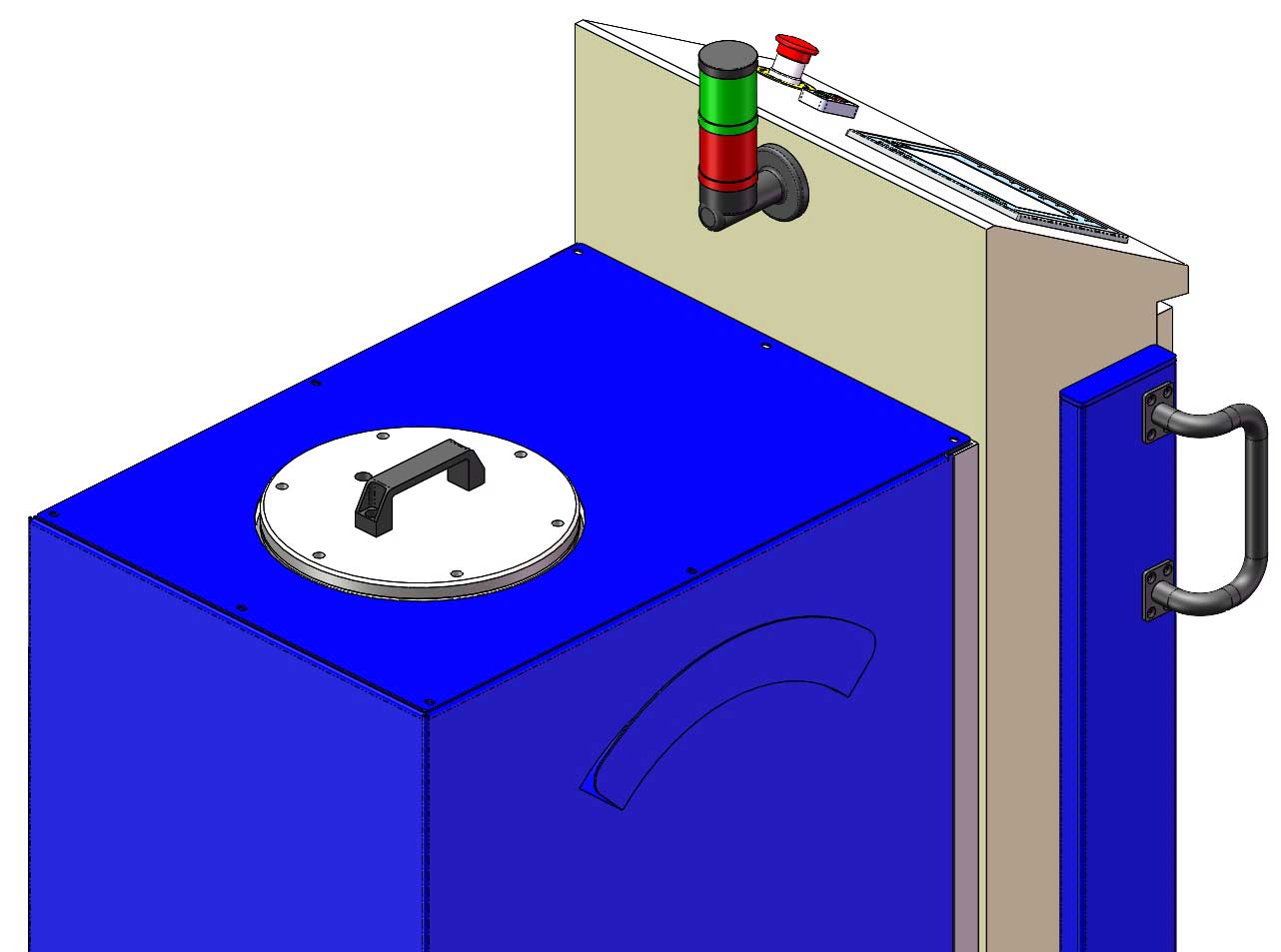

Flux Gun Pro Carico serbatoio
