Degasatore su Carrello Basic
Applicazioni e prodotti per fonderie
La macchina nasce per essere movimentata agevolmente su un normale pavimento industriale. In questo modo può essere posizionata su più forni e/o siviere.
Il posizionamento può essere facilitato da un robusto riscontro in carpenteria che facilita l’operatore nel collocare il carrello in posizione corretta. La macchina inoltre è dotata di un freno di stazionamento che abilita il funzionamento solo se la macchina è bloccata.
La macchina è dotata di un microdosatore a coclea e di un sistema di movimentazione della pinna. Quest’ultimo consente, nella fase di dosatura, la creazione di un adeguato vortice nell’alluminio che accelera l’azione dei prodotti dosati.
Sul quadro di comando, che contiene sia l’impianto elettrico che il circuito di distribuzione gas, sono posizionati, in posizione ergonomica, tutti i comandi.
Il posizionamento può essere facilitato da un robusto riscontro in carpenteria che facilita l’operatore nel collocare il carrello in posizione corretta. La macchina inoltre è dotata di un freno di stazionamento che abilita il funzionamento solo se la macchina è bloccata.
La macchina è dotata di un microdosatore a coclea e di un sistema di movimentazione della pinna. Quest’ultimo consente, nella fase di dosatura, la creazione di un adeguato vortice nell’alluminio che accelera l’azione dei prodotti dosati.
Sul quadro di comando, che contiene sia l’impianto elettrico che il circuito di distribuzione gas, sono posizionati, in posizione ergonomica, tutti i comandi.
Caratteristiche tecniche
- Funzionamento con ciclo completamente automatico gestito da PLC Siemens
- Sistema di motorizzazione albero idoneo per alberi d=75 mm lmax=1000 mm e rotori sino a d=250 mm
- Velocità di rotazione albero impostabile tra 200 e 750 g/min mediante opportuni parametri presenti in ogni ricetta
- N° 6 cicli di lavoro in cui si possono impostare tutti i tempi di lavoro dal pannello operatore e in modo completamente indipendente
- N° 2 controlli di portata del gas mediante regolatori di portata che consentono di regolare la portata sino a 50 Nl/min
- Flussimetro per la misurazione della portata
Principio di funzionamento
Il principio di funzionamento di questa apparecchiatura si basa sull’introduzione nel bagno di metallo liquido di una lancia che ruotando ad una opportuna velocità inietta in modo omogeneo nella lega fusa il gas inerte.
Il gas, risalendo in superficie, trascina con sé gas disciolti quali H2, segregazioni intermetalliche, ossidi misti di Al2O3 e SiO2, SiC ecc.
Oltre a questo, mediante un sistema di microdosatura unito ad un sistema di creazione del vortice, è possibile andare ad aggiungere alla lega prodotti granulari o in polvere.
Il gas, risalendo in superficie, trascina con sé gas disciolti quali H2, segregazioni intermetalliche, ossidi misti di Al2O3 e SiO2, SiC ecc.
Oltre a questo, mediante un sistema di microdosatura unito ad un sistema di creazione del vortice, è possibile andare ad aggiungere alla lega prodotti granulari o in polvere.

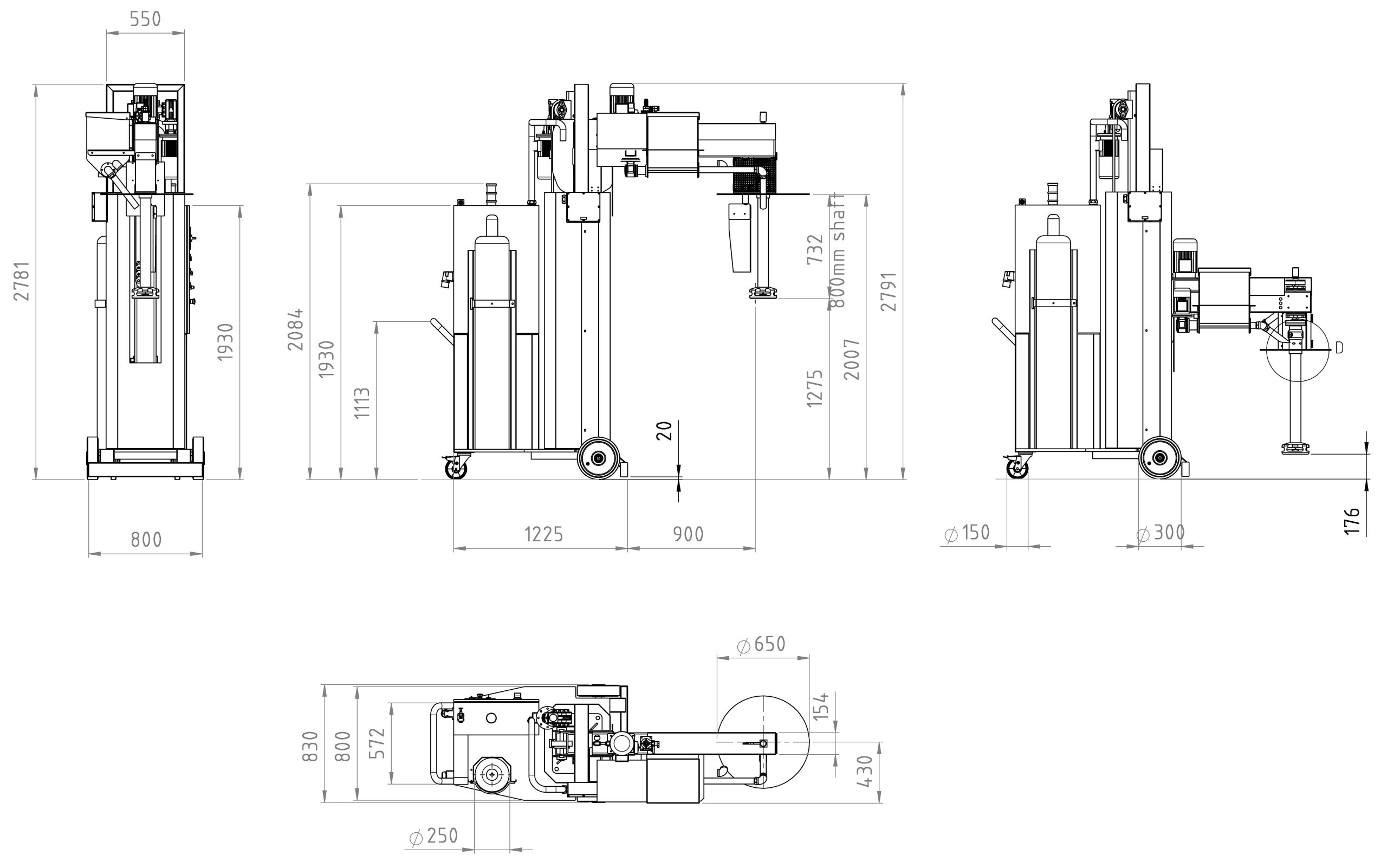

Dimensioni
Alimentazione
Alimentazione elettrica:
- Tensione di alimentazione 400Vac 3 Fasi 50Hz
- Potenza 2000 VA
Alimentazione gas inerte:
- Pressione: 6-8 Bar
- Tipo di gas: Inerte
- Portata minima garantita: 100Nl/min
Comandi
- Interruttore generale
- Spia luminosa tensione inserita
- Pannello di interfaccia operatore
- Pulsante luminoso di Start Gas in bassa portata
- Pulsante luminoso di Start ciclo
- Pulsante di Stop ciclo
- Selettore rotazione pinna
- Pulsante di arresto a fungo
- Pulsante di inserzione circuito ausiliario
- Lampada luminosa ciclo in corso / allarme
- Sezionatore manuale gas inerte
- Regolatore di flusso bassa portata
- Regolatore di flusso alta portata
- Flussimetro indicazione portata gas
- Pressostato digitale rilevamento mancanza gas
Optionals
Altezza speciale
Lunghezza mensola speciale
Disco isolante con forme/dimensioni speciali
Motore rotazione albero con potenza maggiorata
Sistema di controllo proporzionale della portata di gas controllato da PLC
Tramoggia aggiuntiva per il dosaggio di un secondo prodotto granulare
Circuito aggiuntivo di secondo gas per rigasaggio
Datalog con memorizzazione dei cicli di lavoro eseguiti
Sistema di controllo della temperatura
Riscontro per posizionamento aggiuntivo
Lunghezza mensola speciale
Disco isolante con forme/dimensioni speciali
Motore rotazione albero con potenza maggiorata
Sistema di controllo proporzionale della portata di gas controllato da PLC
Tramoggia aggiuntiva per il dosaggio di un secondo prodotto granulare
Circuito aggiuntivo di secondo gas per rigasaggio
Datalog con memorizzazione dei cicli di lavoro eseguiti
Sistema di controllo della temperatura
Riscontro per posizionamento aggiuntivo
Galleria

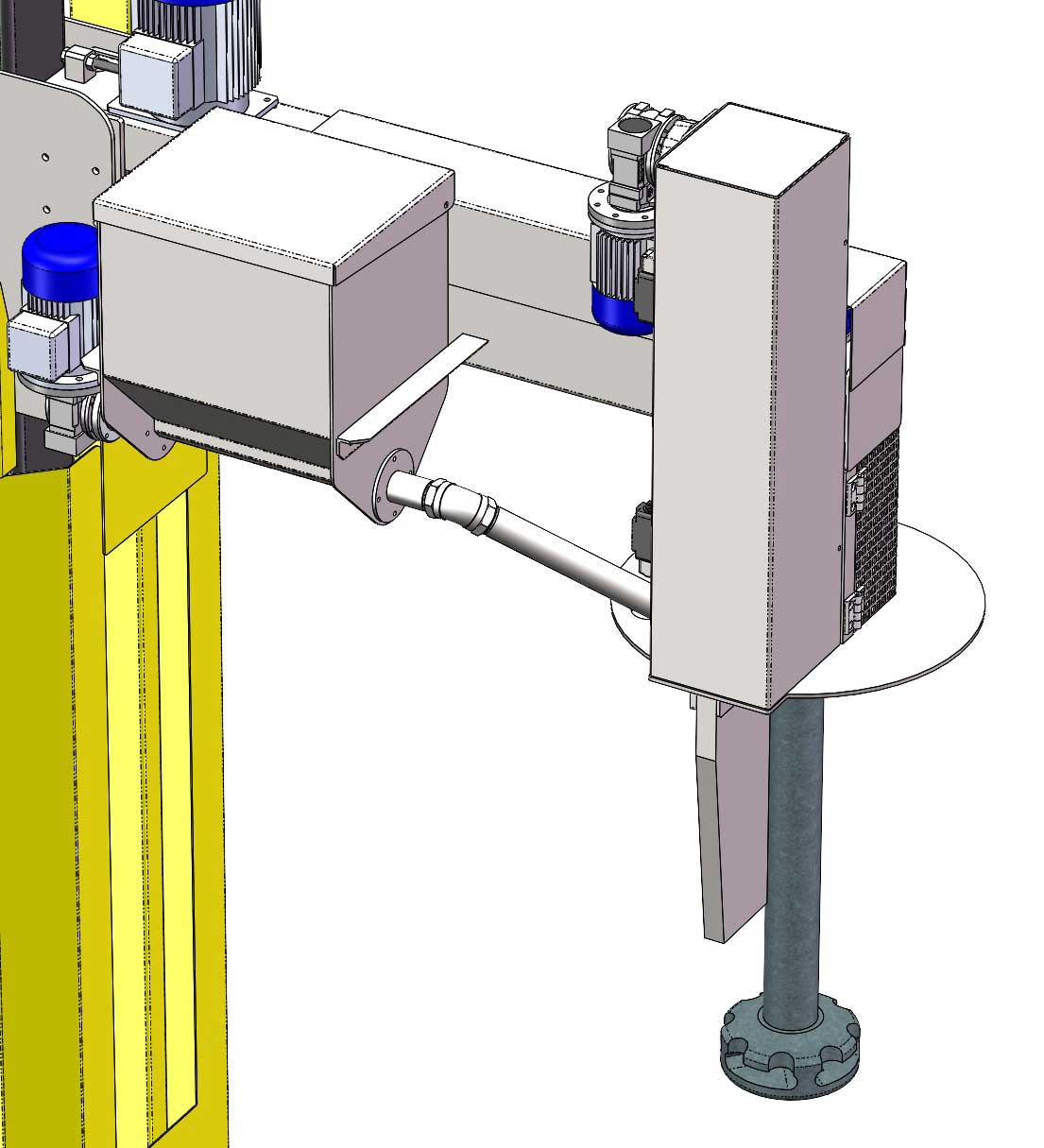

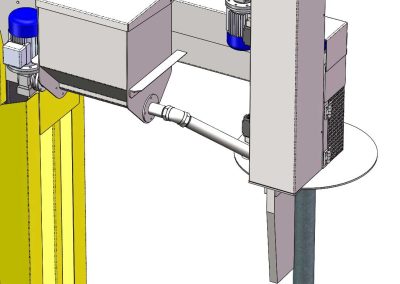

Degasatore su carrello basic Sistema salita discesa pinna

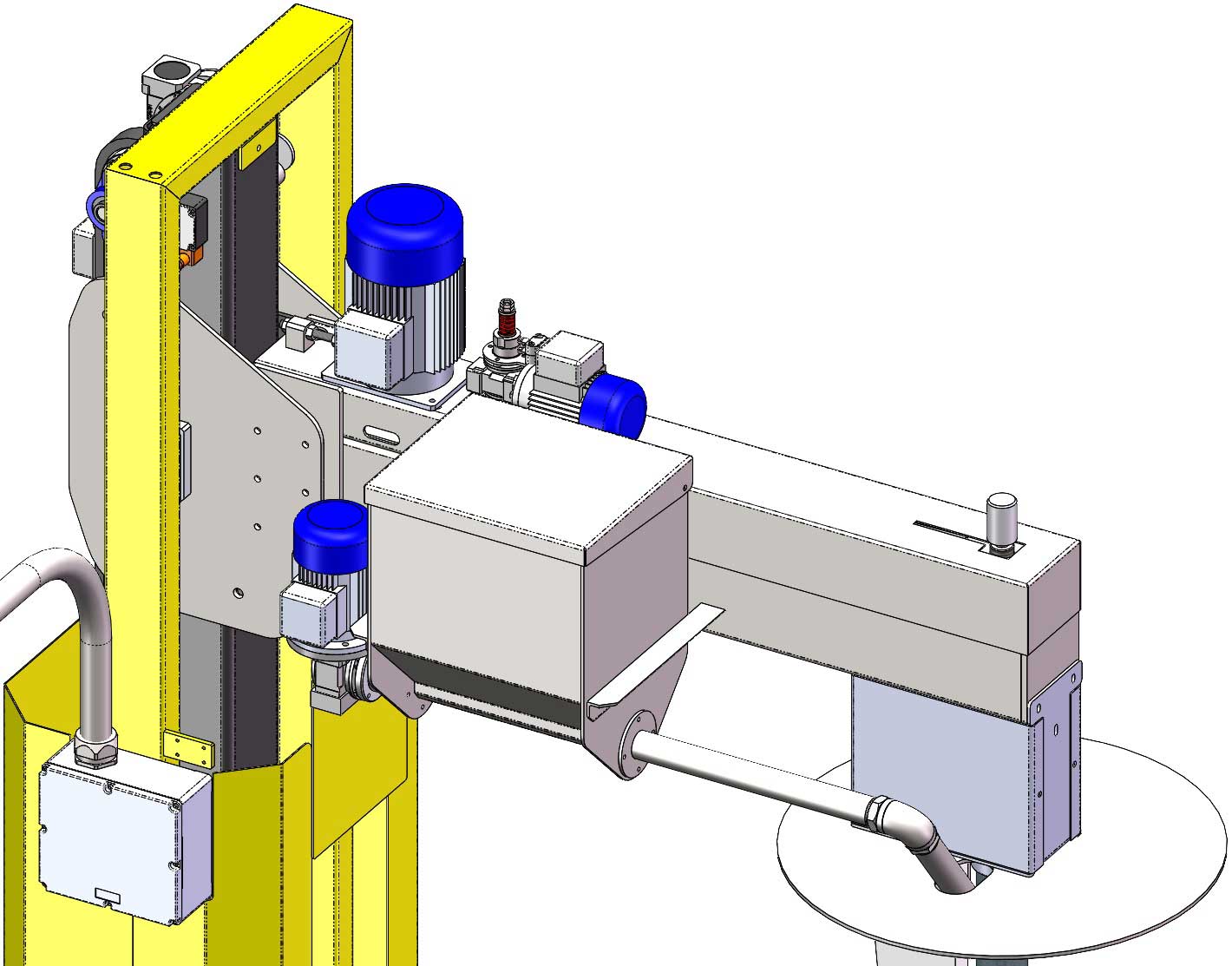

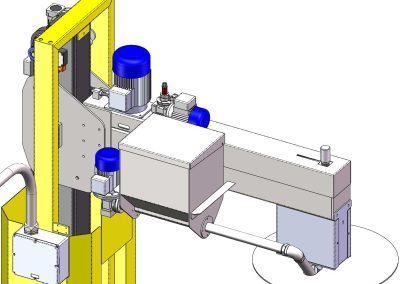

Degasatore su carrello basic Sistema dosaggio sale

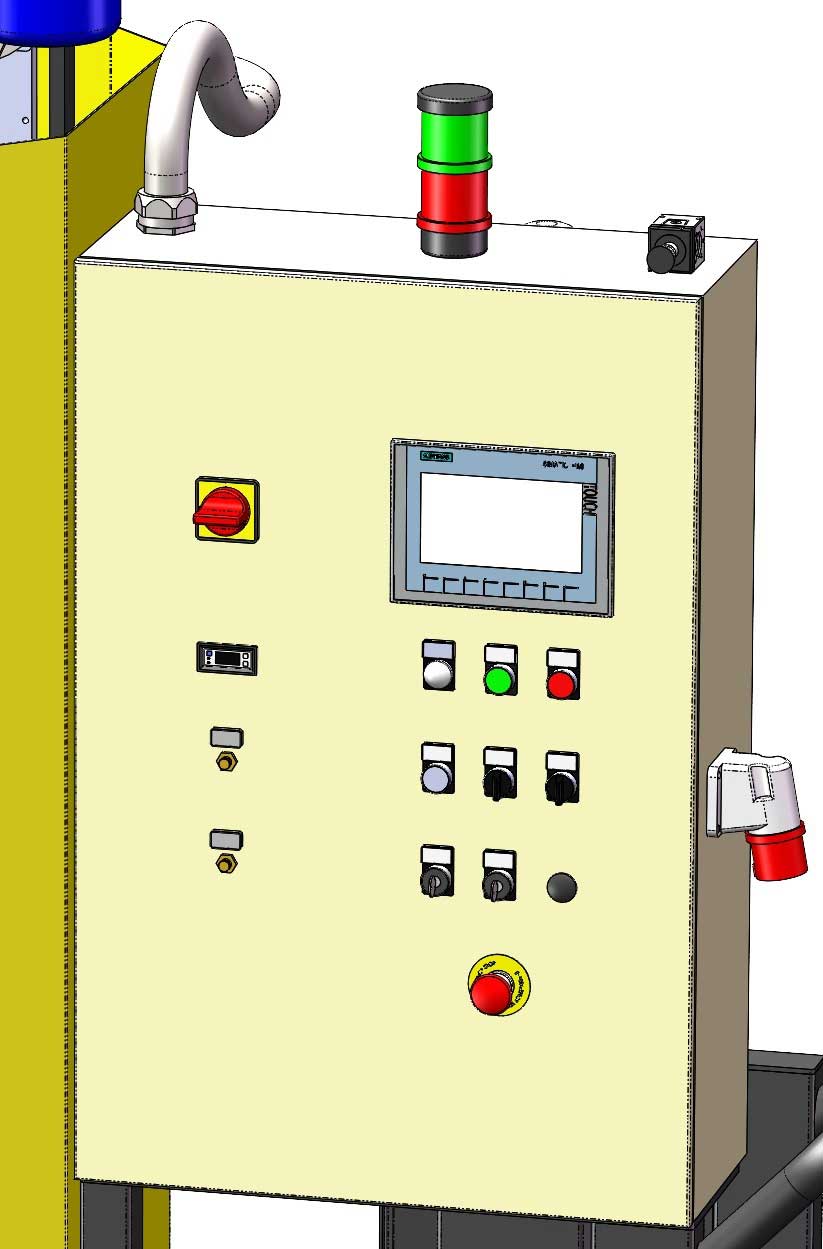

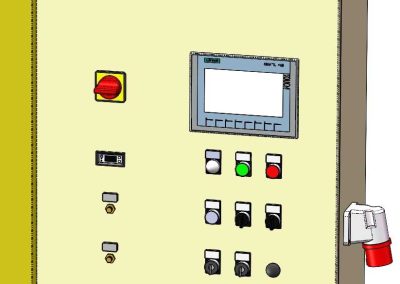

Degasatore su carrello basic Quadro elettrico

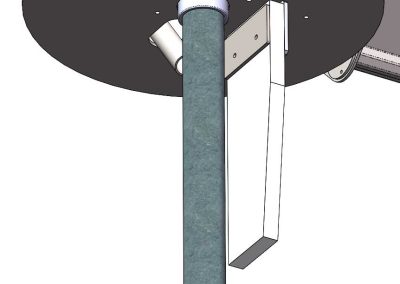

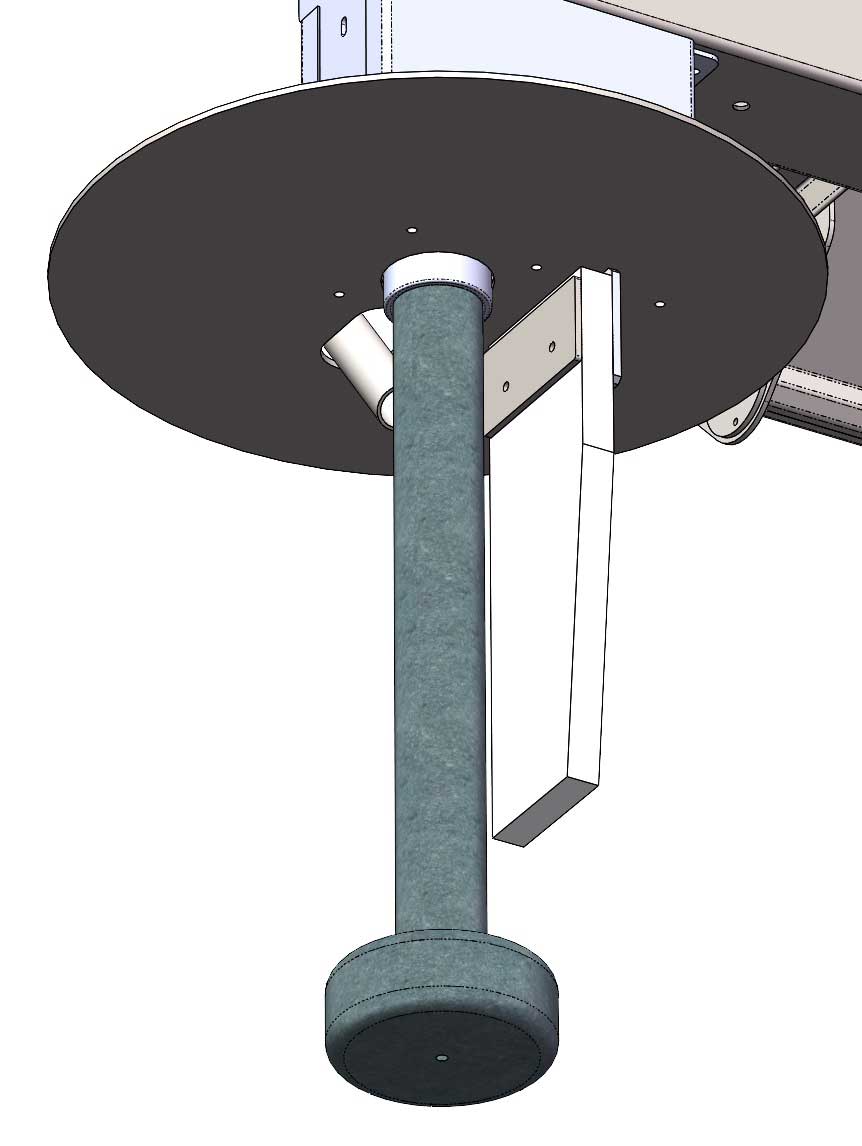

Degasatore su carrello basic Pinna posizione vortice

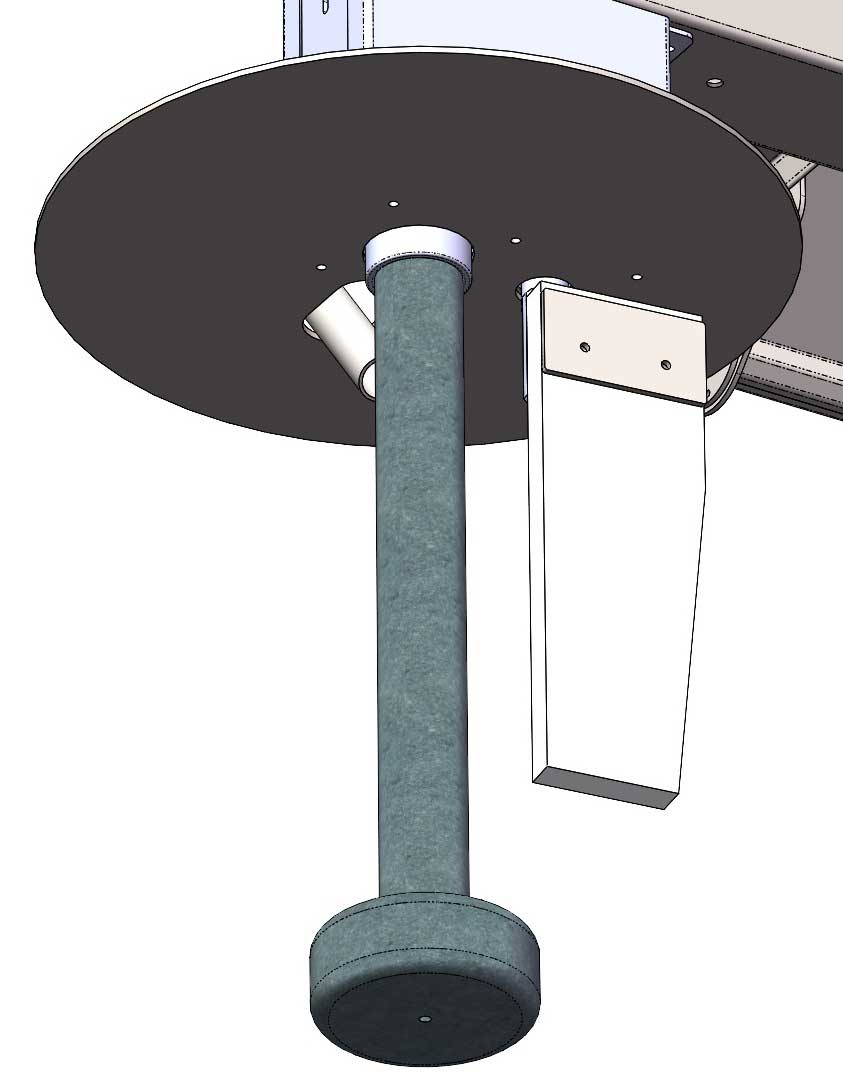

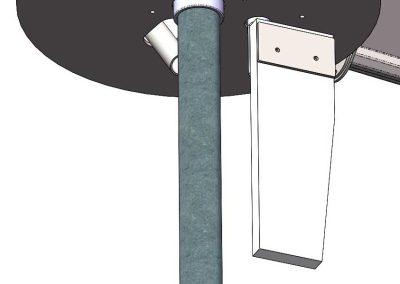

Degasatore su carrello basic Pinna posizione degasaggio

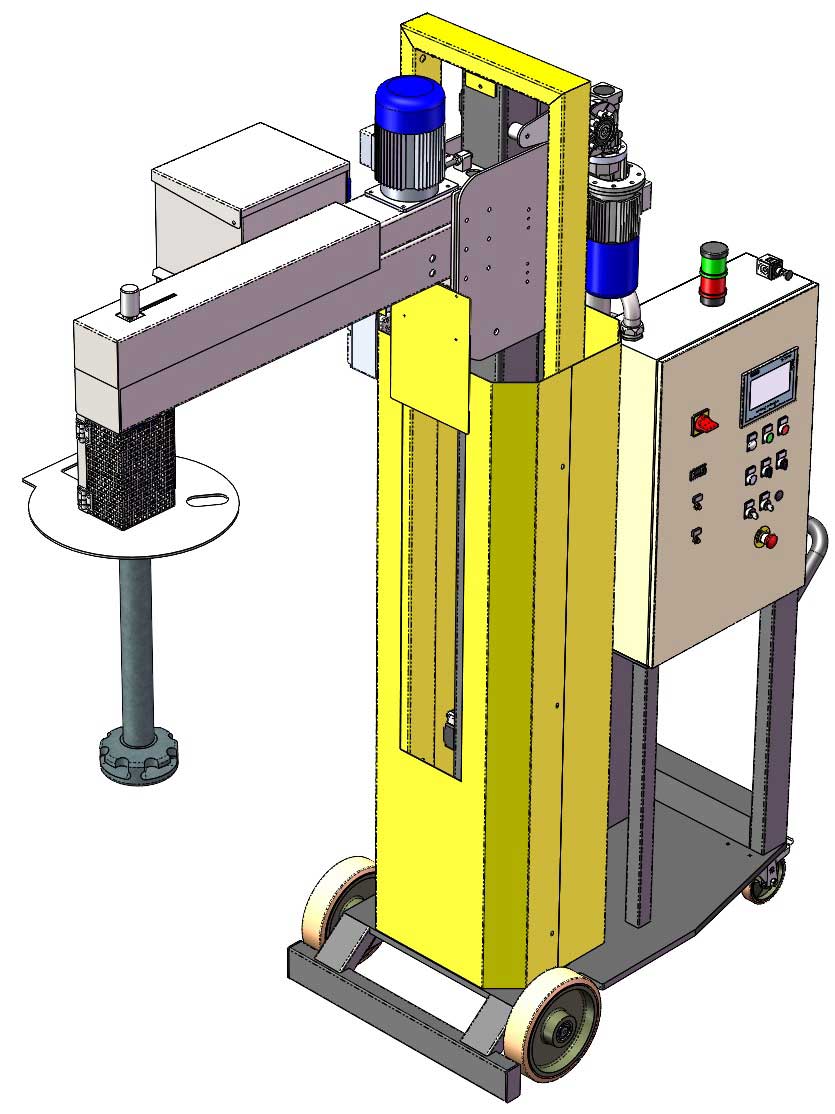

Degasatore su carrello basic
