Degasatore per paranco con dosatore

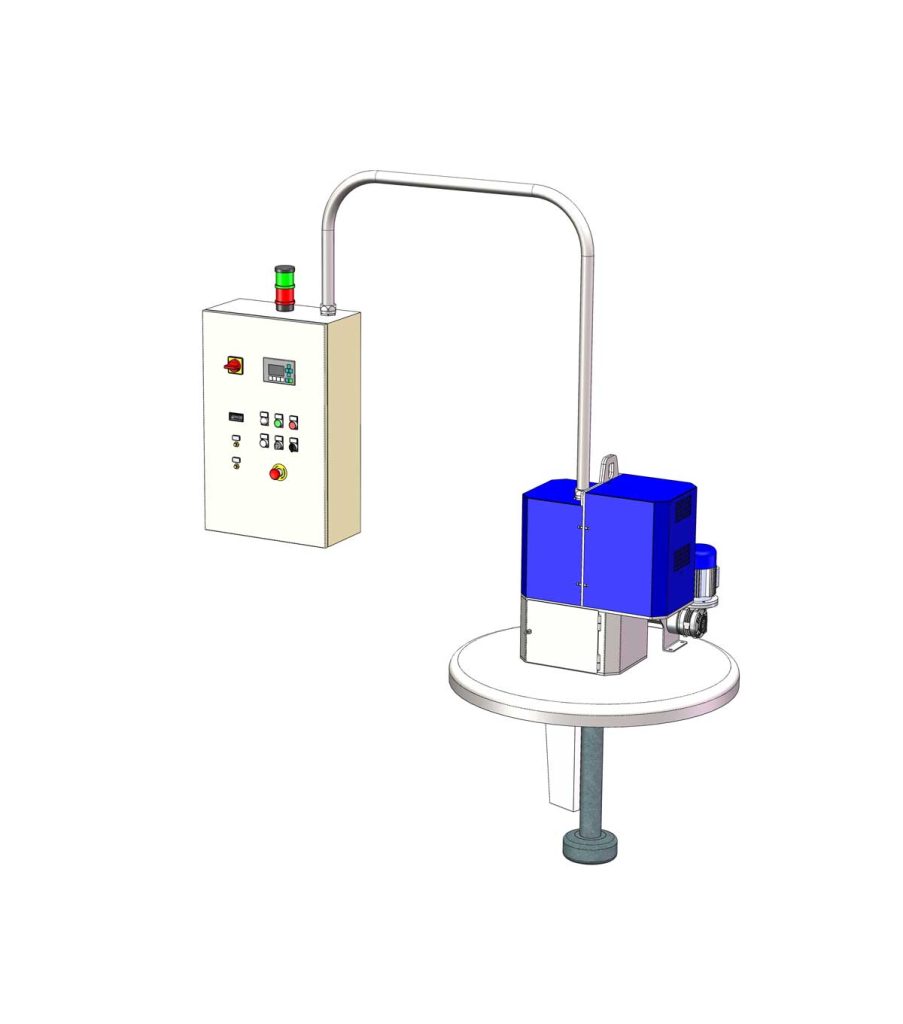

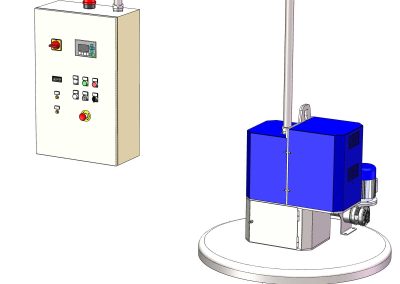

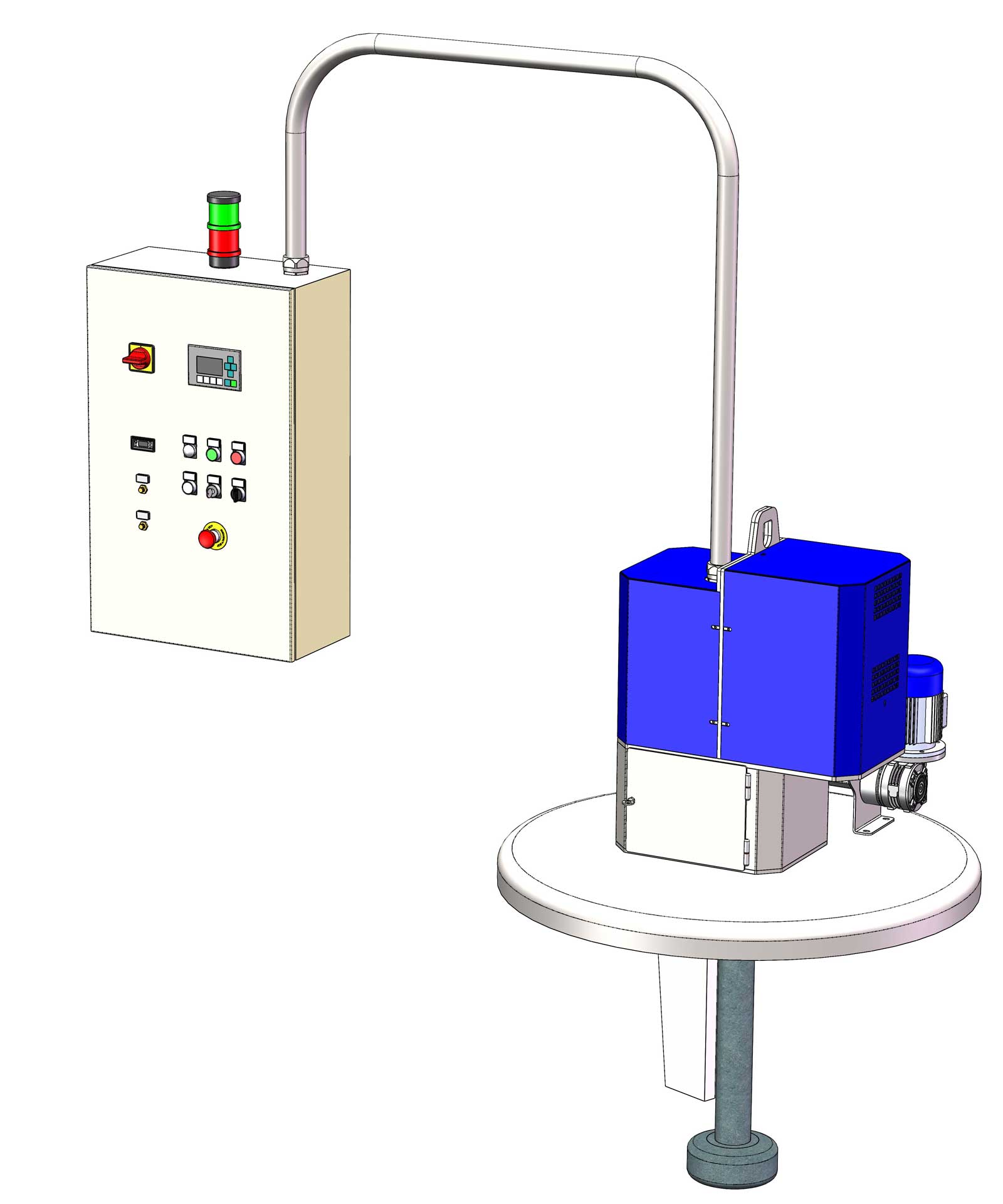

Essa è costituita da una unità degasante, collegata mediante cavo flessibile di lunghezza 5 mt al quadro di comando.
L’unità degasante è dotata di microdosatore a coclea e di un sistema di movimentazione della pinna. Quest’ultimo consente, nella fase di dosatura, la creazione di un adeguato vortice nell’alluminio che accelera l’azione dei prodotti dosati.
Sul quadro di comando, che contiene sia l’impianto elettrico che il circuito di distribuzione gas, sono posizionati, in posizione ergonomica, tutti i comandi.
Caratteristiche tecniche
- Funzionamento con ciclo completamente automatico gestito da PLC Siemens
- Sistema di motorizzazione albero idoneo per alberi d=75 mm lmax=1000 mm e rotori sino a d=220 mm
- Velocità di rotazione albero impostabile tra 200 e 750 g/min mediante opportuni parametri sull’inverter
- N° 2 cicli di lavoro in cui si possono impostare sul pannello operatore, in modo completamente indipendente tutti i tempi di lavoro
- N° 2 controlli di portata del gas mediante regolatori di portata che consentono di regolare la portata sino a 50 Nl/min
- Flussimetro per la misurazione della portata
Principio di funzionamento
Il principio di funzionamento di questa apparecchiatura si basa sull‘introduzione nel bagno di metallo liquido di una lancia rotante che ruotando ad una opportuna velocità inietta in modo omogeneo nella lega fusa il gas inerte.
Il gas, risalendo in superficie, trascina con sé gas disciolti quali H2, segregazioni intermetalliche, ossidi misti di Al2O3 e SiO2, SiC ecc.

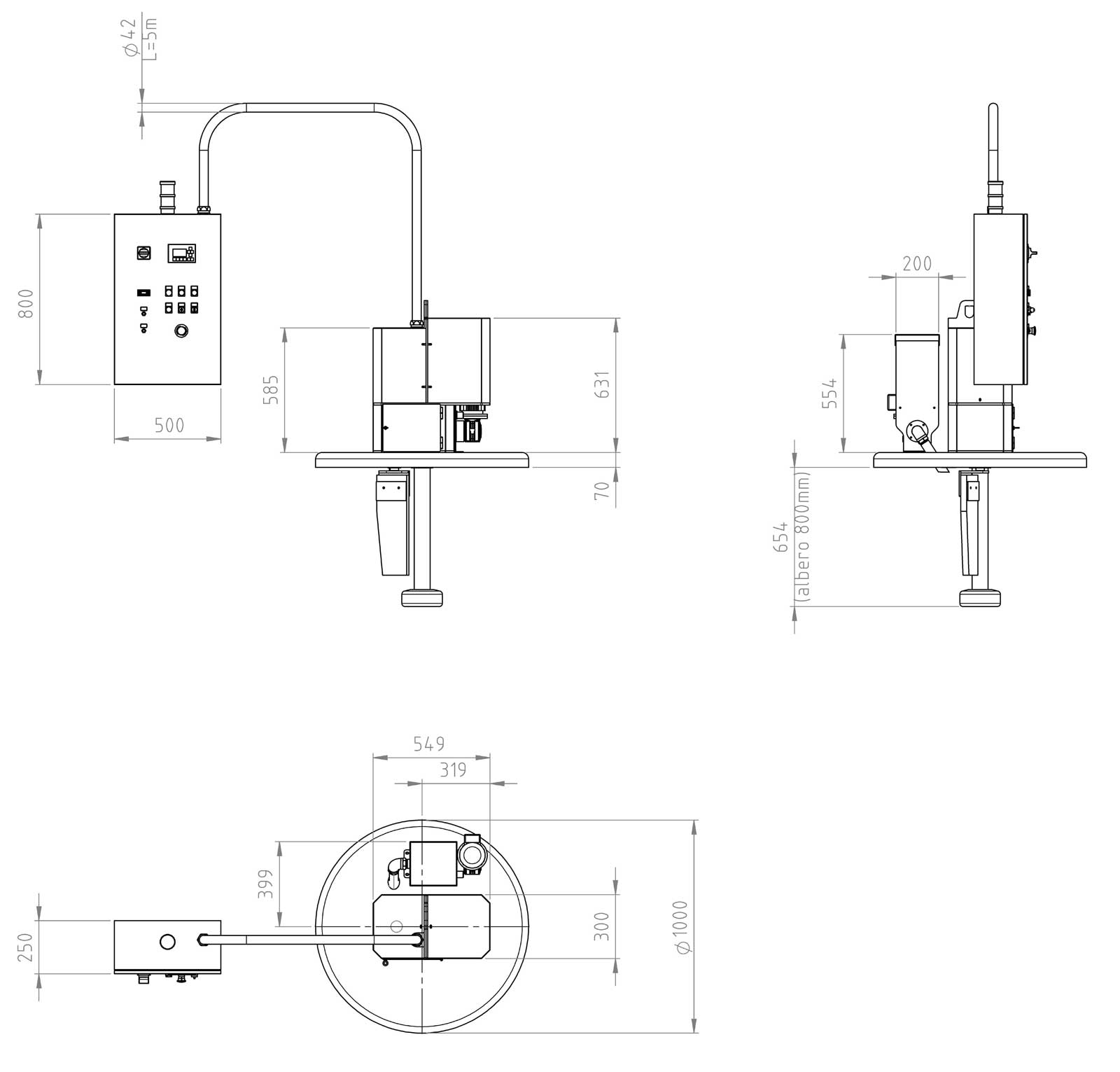

Dimensioni
Alimentazione
- Tensione di alimentazione 400Vac 3 Fasi 50Hz
- Potenza 2000 VA
Alimentazione gas inerte:
- Pressione: 6-8 Bar
- Tipo di gas: Inerte
- Portata minima garantita: 100Nl/min
Comandi
- Interruttore generale
- Spia luminosa tensione inserita
- Pannello di interfaccia operatore
- Pulsante luminoso di Start Gas in bassa portata
- Pulsante luminoso di Start ciclo
- Pulsante di Stop ciclo
- Selettore scelta ciclo (1-2)
- Selettore rotazione pinna
- Pulsante di arresto a fungo
- Pulsante di inserzione circuito ausiliario
- Lampada luminosa ciclo in corso / allarme
- Sezionatore manuale gas inerte
- Regolatore di flusso bassa portata
- Regolatore di flusso alta portata
- Flussimetro indicazione portata gas
- Pressostato digitale rilevamento mancanza gas
Optionals
Quadro elettrico a bordo
Guaina di collegamento con lunghezza maggiorata
Sedi per forche carrello elevatore
Disco isolante con forme/dimensioni speciali
Galleria

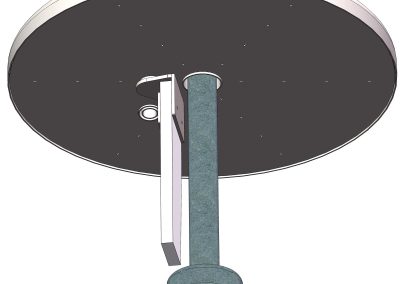

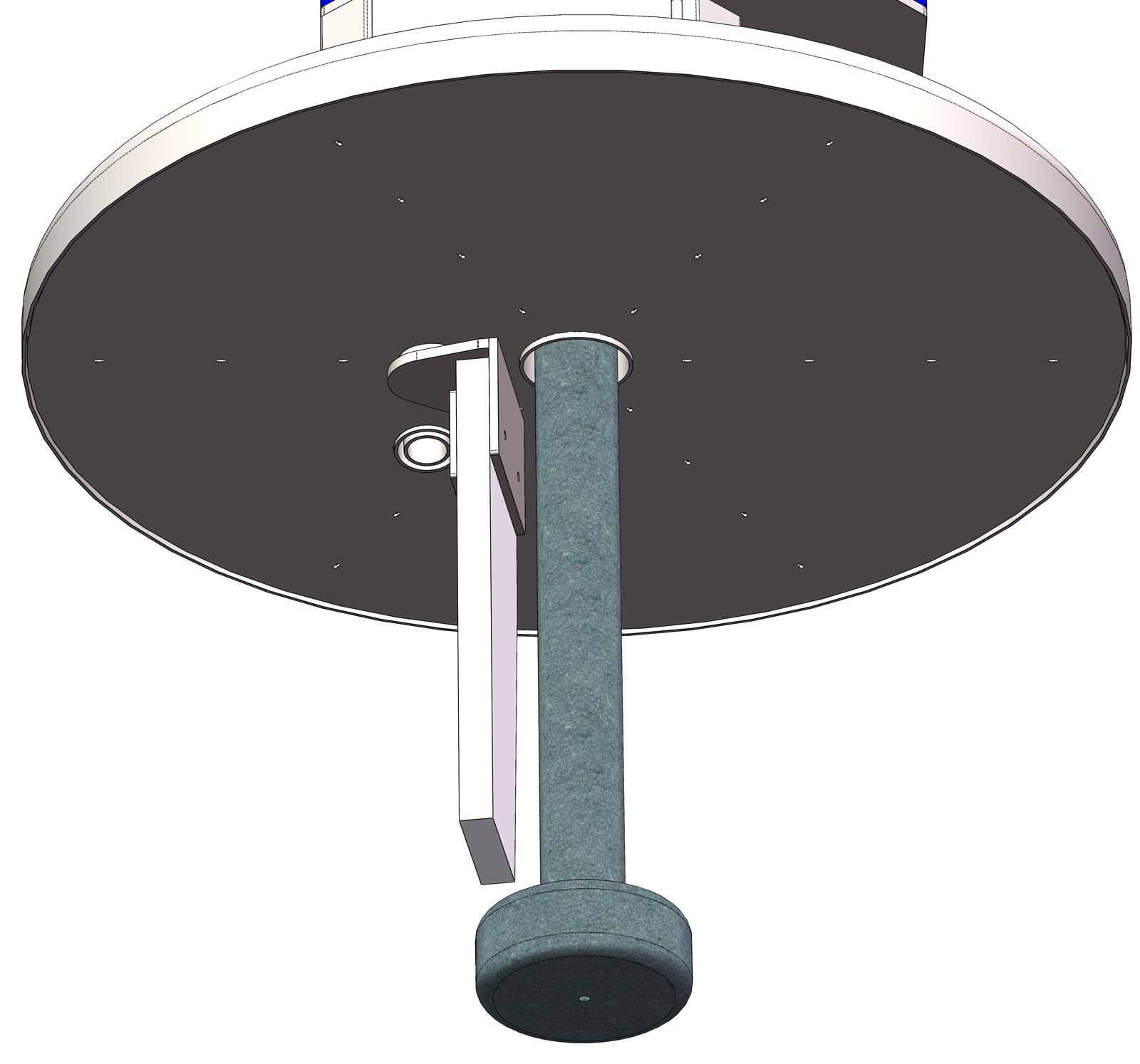

Degasatore per paranco con dosatore vortic

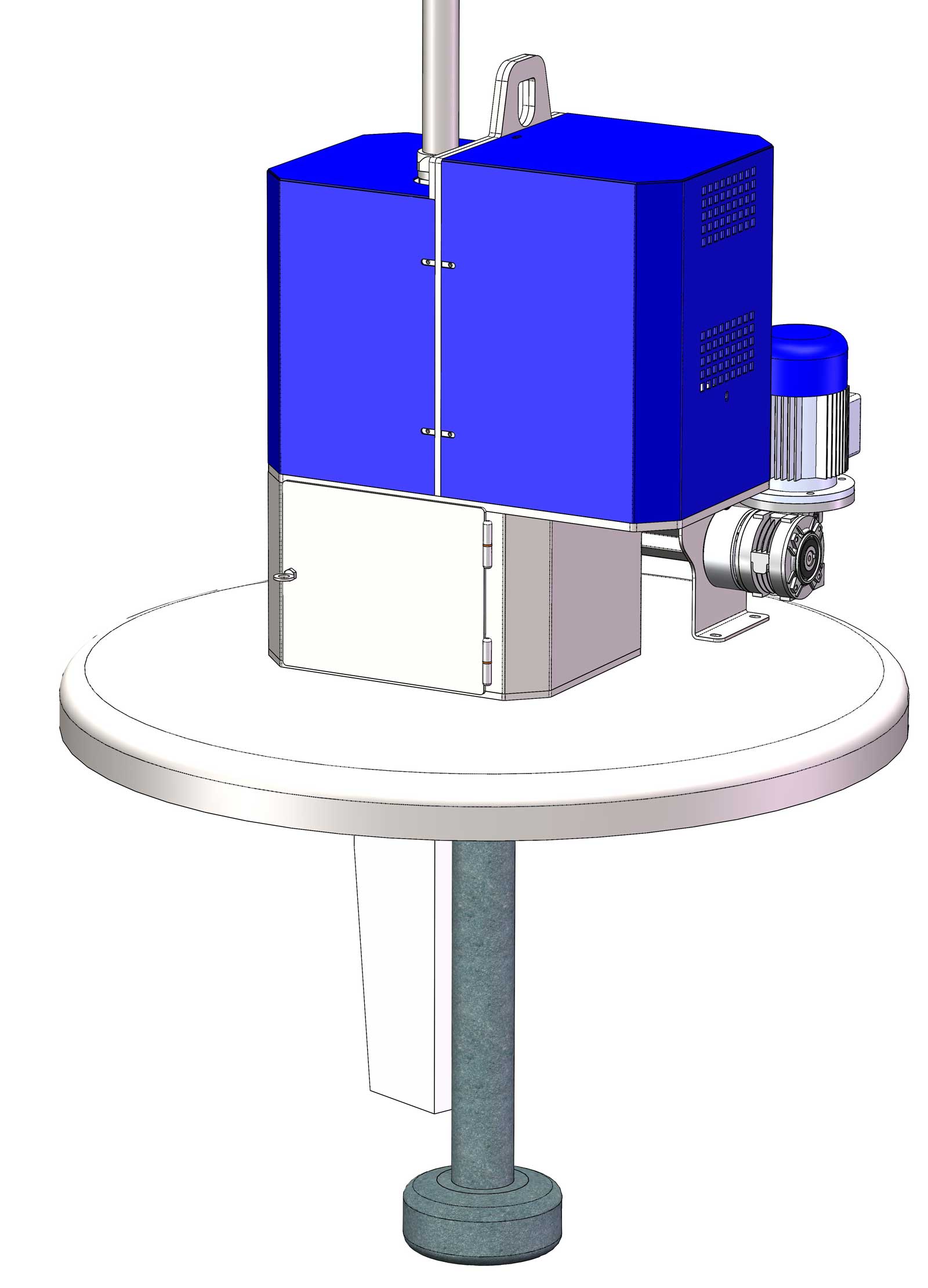

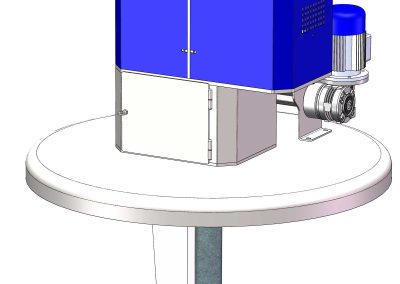

Degasatore per paranco con dosatore unita degasante

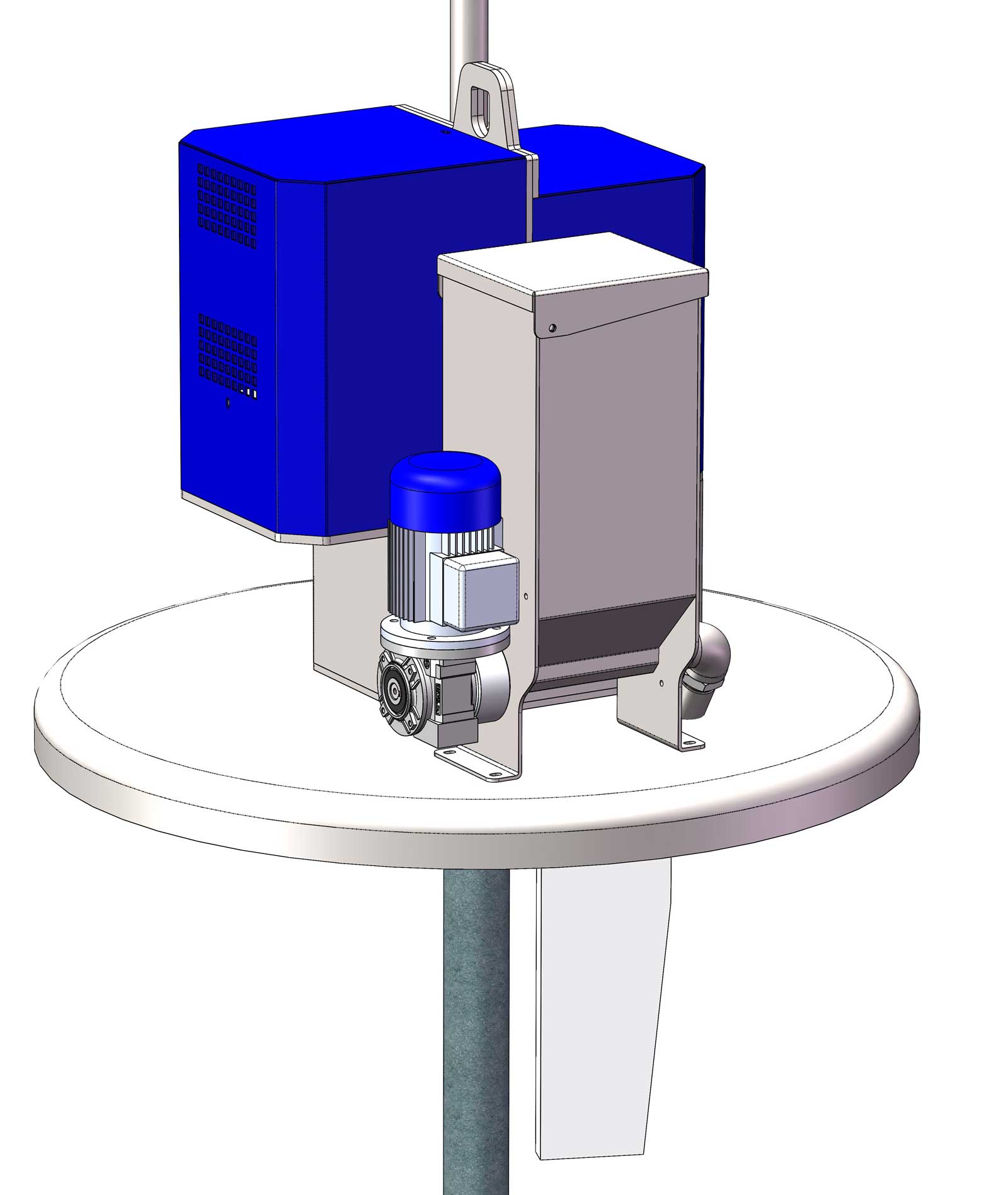

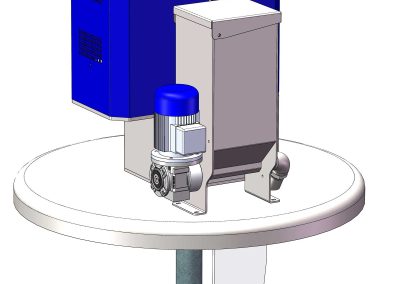

Degasatore per paranco con dosatore tramoggia

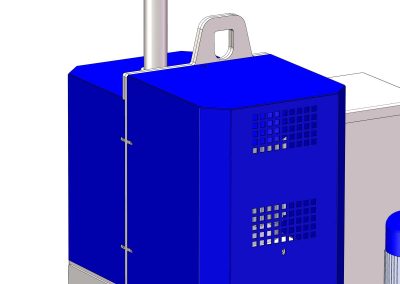

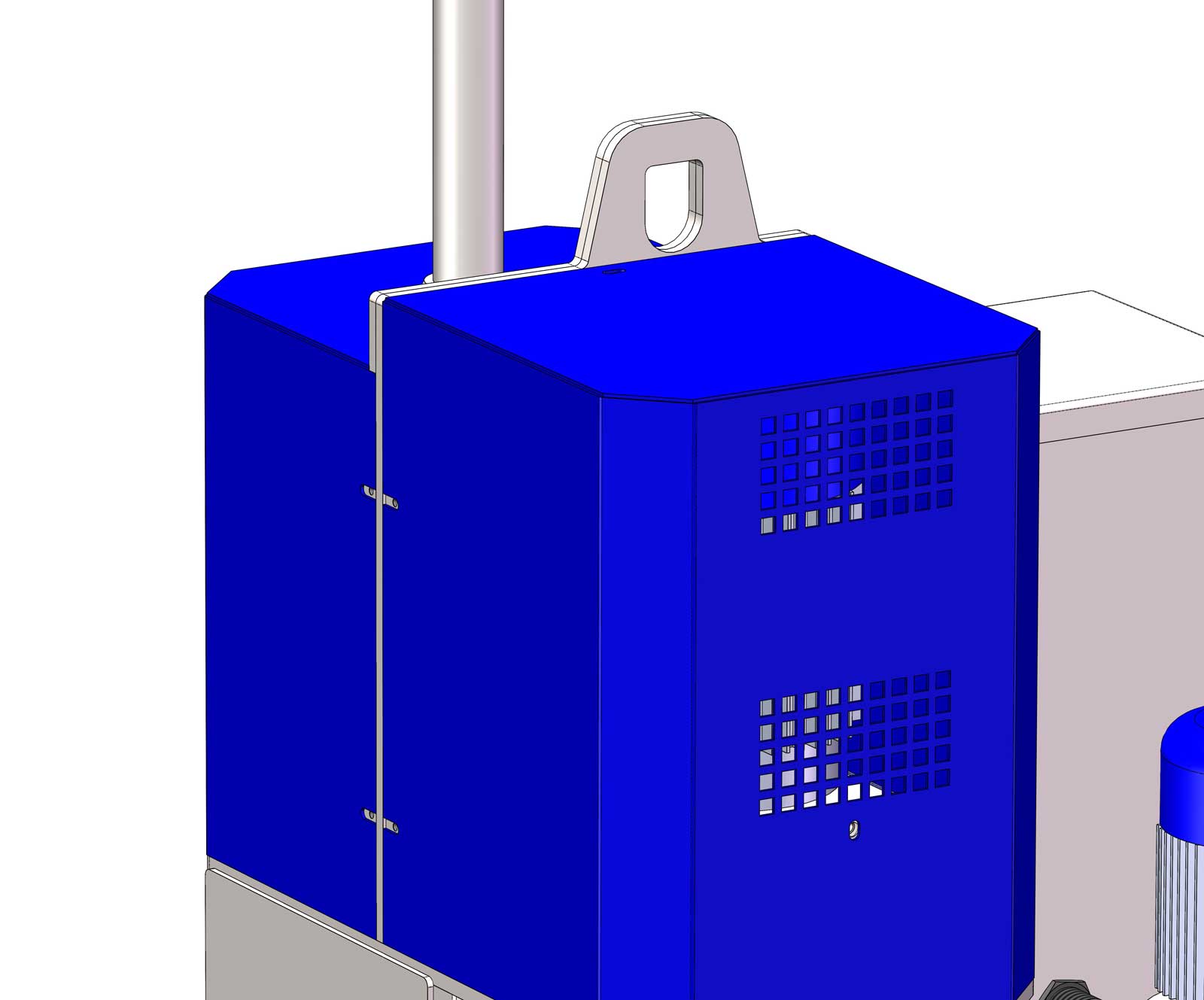

Degasatore per paranco con dosatore tiro

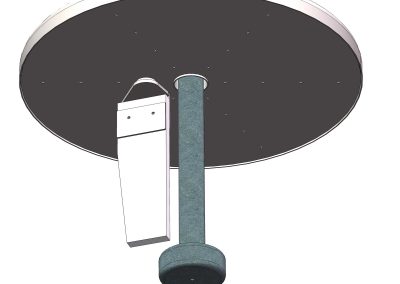

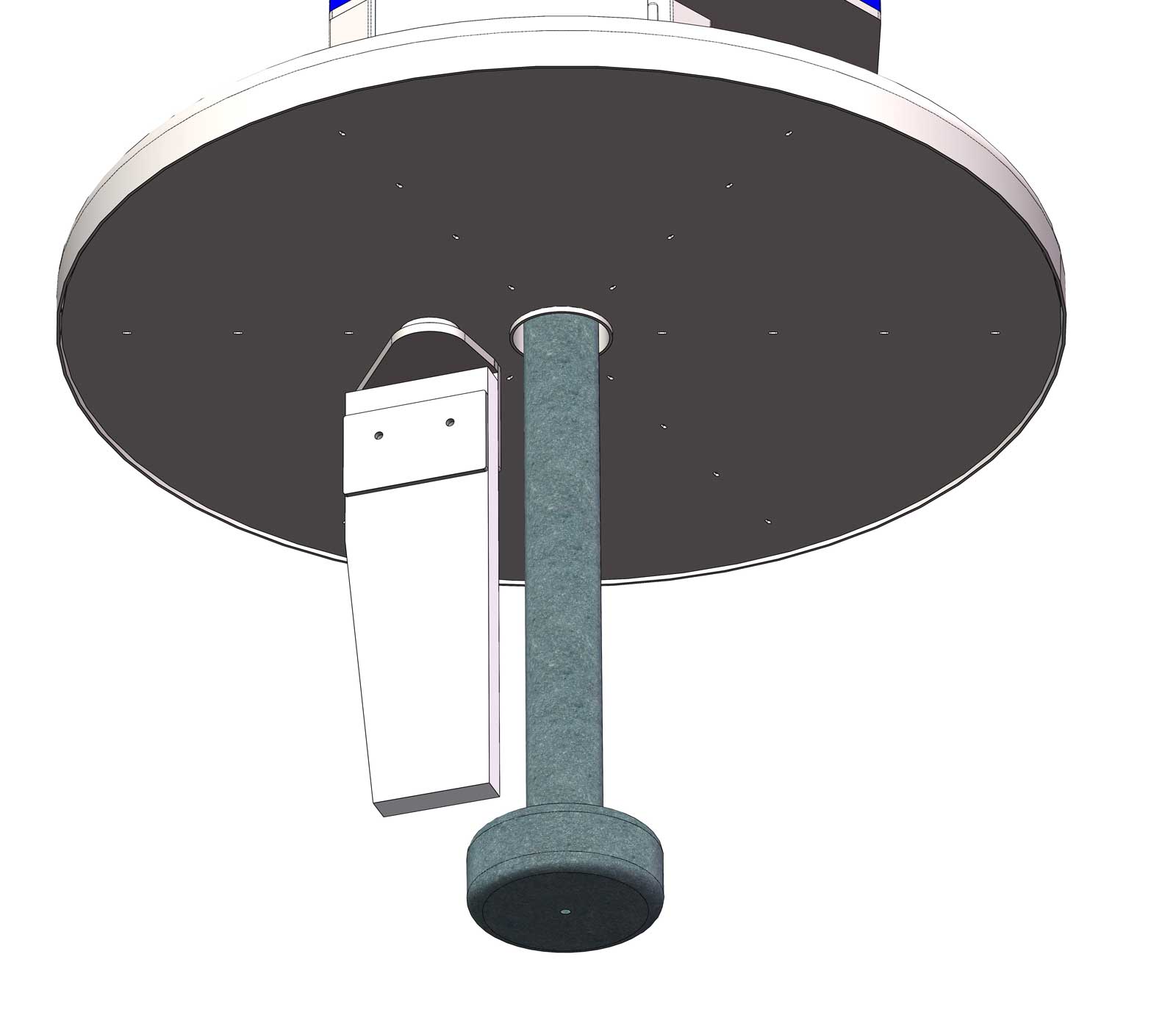

Degasatore per paranco con dosatore degas
