Gastec Density
Il Gastec Density è un’apparecchiatura che permette la solidificazione sottovuoto di un provino di alluminio fuso e la successiva misura della densità per mezzo di una bilancia ad alta precisione. Questo permette il calcolo immediato dell’indice di densità.
Il sistema grazie a chiari messaggi sul pannello di interfaccia, guida l’operatore in tutte le fasi della misurazione. Al termine le densità rilevate e l’indice di densità vengono memorizzati in un database. Tali dati sono scaricabili da un qualsiasi PC collegato in rete con l’apparecchiatura.

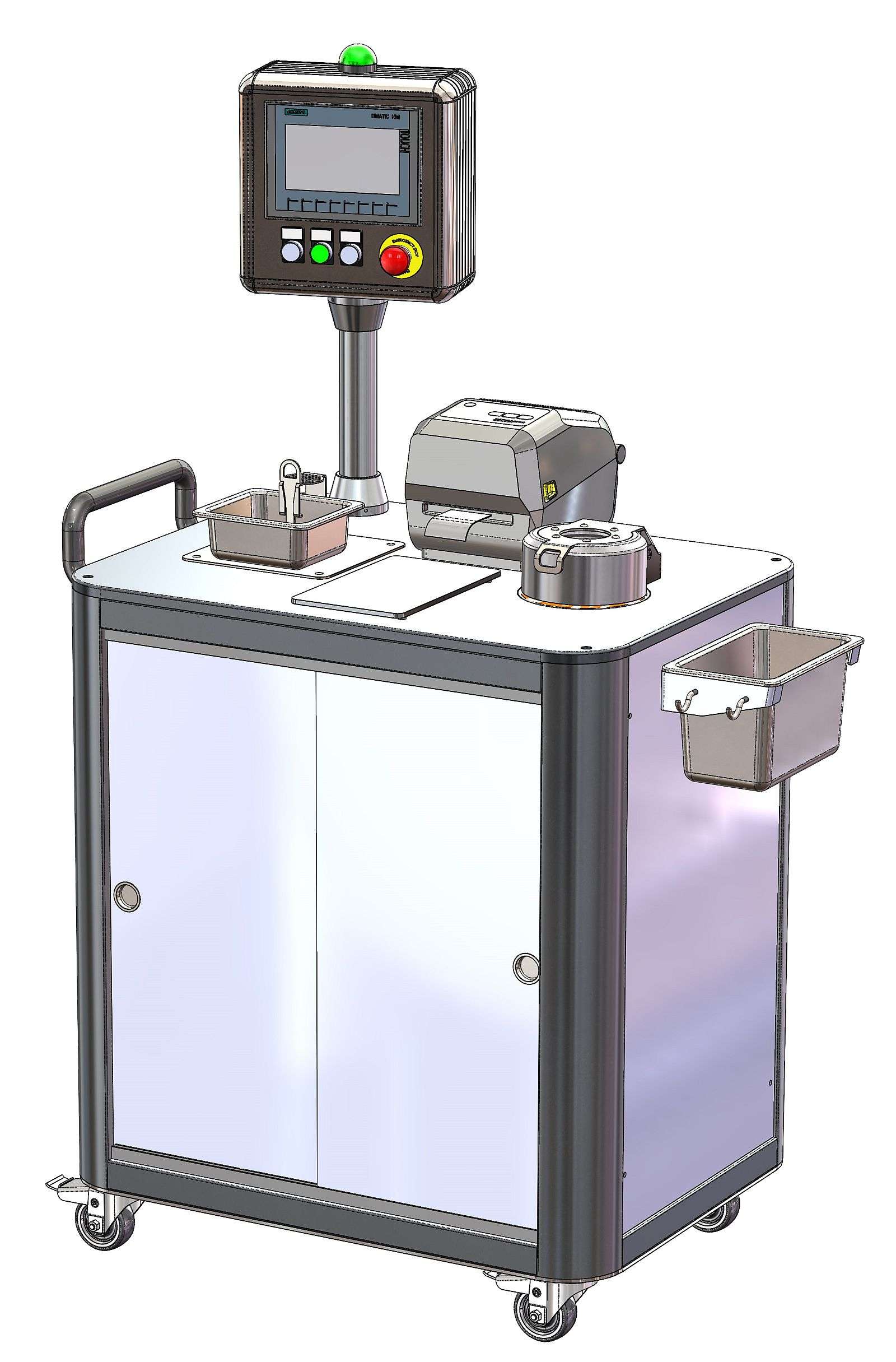

La macchina ha una struttura carrellata per cui può essere movimentata facilmente. Per questo è dotata di un maniglione di spinta e 4 robuste ruote dotate di freno di stazionamento. Il peso è pari a 90Kg.
Sul piano superiore sono presenti due postazioni, una che permette la solidificazione del provino sottovuoto ed una per la pesatura del provino e quindi la misura della densità. Il pannello di interfaccia operatore ed i pulsanti sono posizionati in un quadretto presente sulla parte centrale della macchina, in posizione ben visibile-
Caratteristiche tecniche
- Vuoto raggiungibile: 5 mbar
- Tempo per il raggiungimento di un livello di vuoto di 20 mbar in un volume di 1l: 15 secondi circa
- Cicli di lavoro: 2 (ognuno caratterizzato da proprio livello di pressione, tempo di prova)
- Tempo di ciclo: impostabile mediante parametro nel pannello operatore
- Livello di vuoto: impostabile a piacimento nel pannello operatore
- Unità di misura della pressione: mBar
- Scarico automatico della pressione alla fine del ciclo
Principio di funzionamento
Il Gastec Density calcola la densità utilizzando il principio di Archimede.

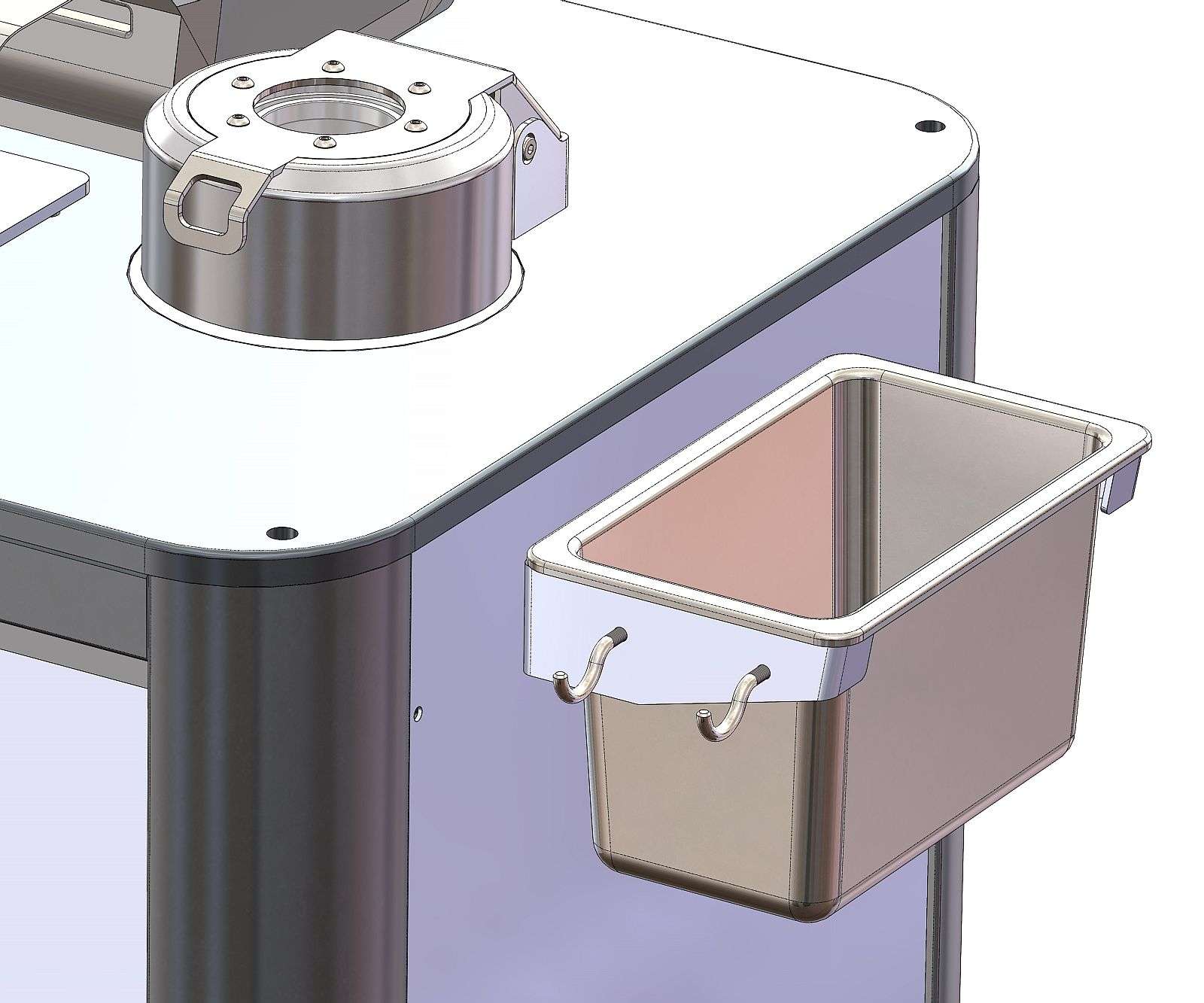

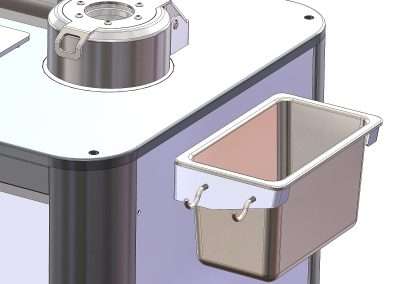

Due campioni di metallo liquido vengono prelevati dal bagno e fatti solidificare, rispettivamente, a pressione atmosferica e a pressione controllata nella camera sottovuoto.
L’indice di densità rappresenta la differenza di densità percentuale dei due campioni..

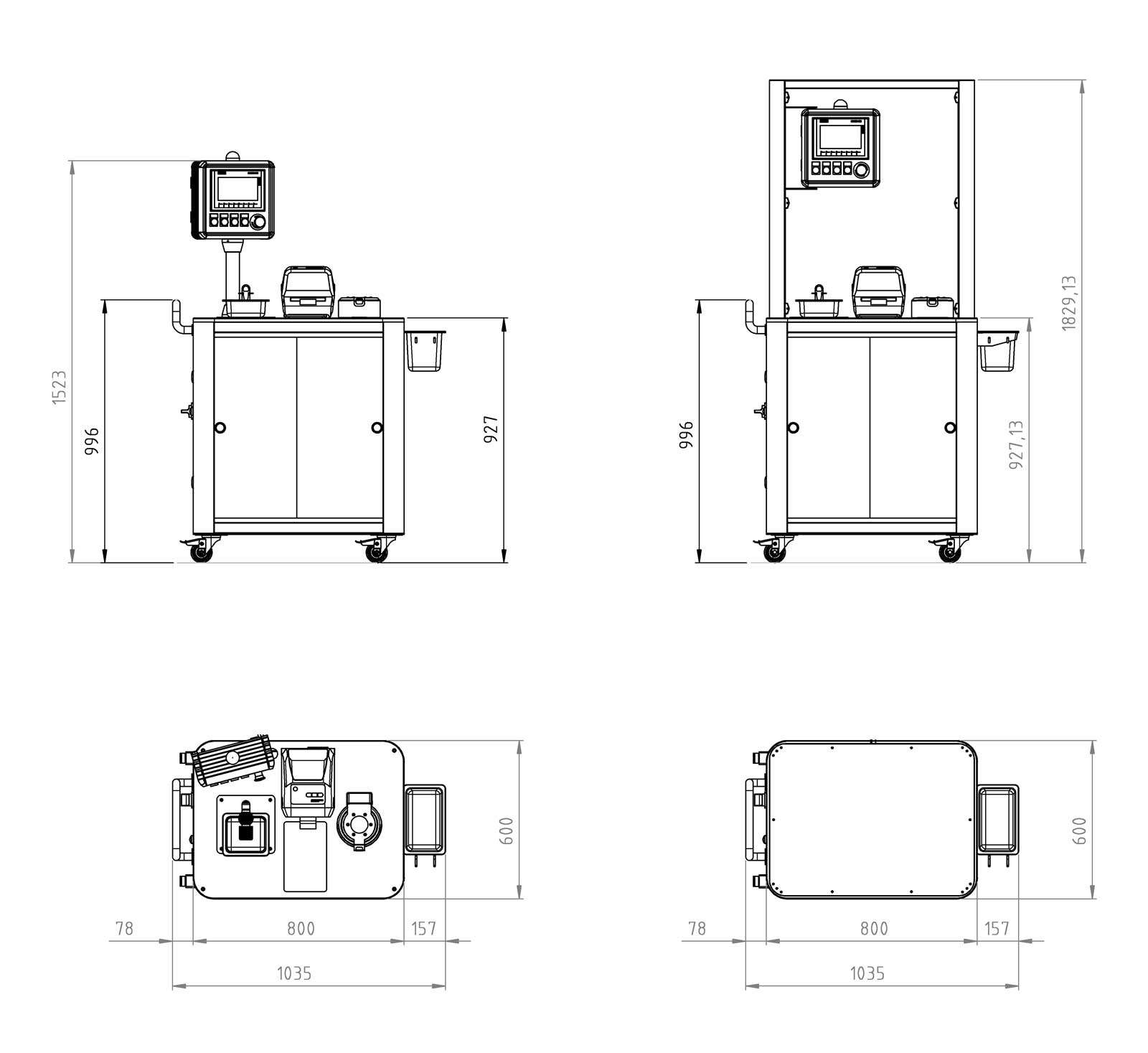

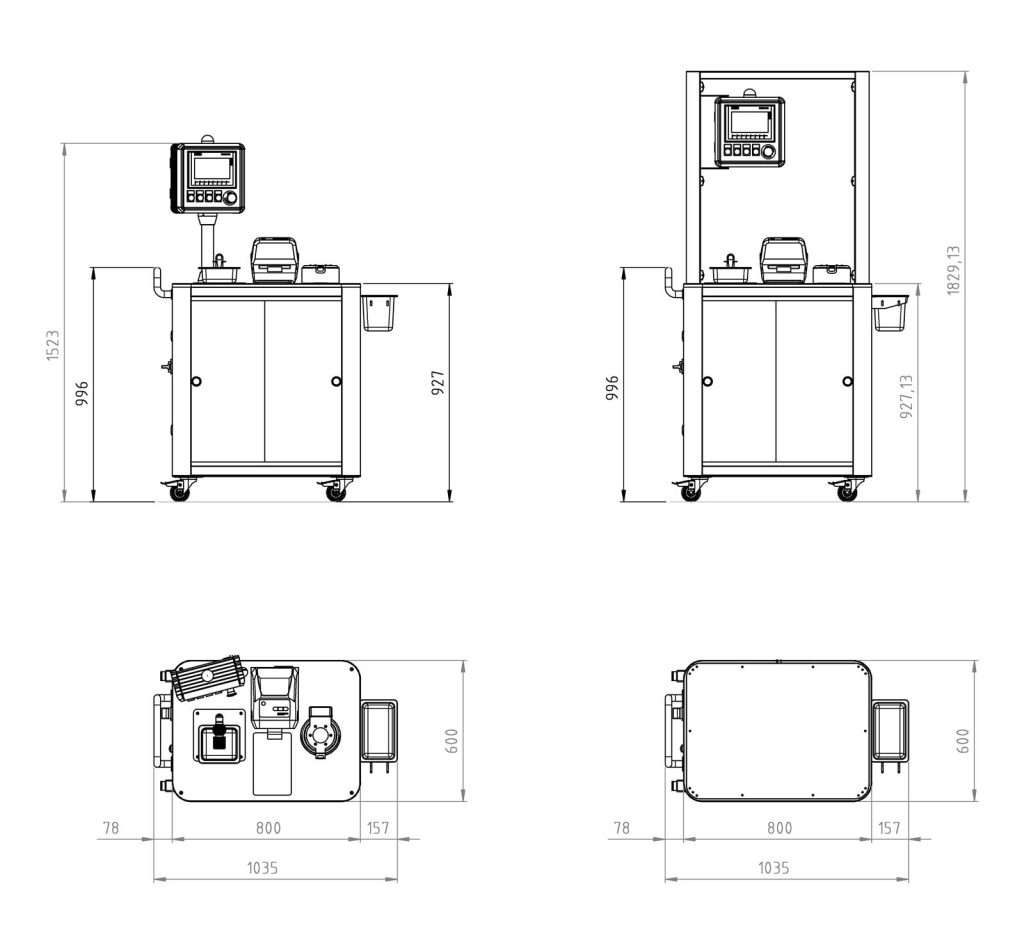

Dimensioni
Alimentazione
La macchina è dotata di cavo di alimentazione l=2m.
Le specifiche di alimentazione sono le seguenti:
- Tensione di alimentazione 230 Vac 50-60Hz
- Potenza 500 VA.
Comandi
- Interruttore generale
- Pannello di interfaccia operatore Touch Screen da 7”
- Pulsante luminoso di Start / Stop ciclo
- Pulsante di avanzamento fase di pesatura
- Pulsante di arresto a fungo
Optionals
Crogiolino in acciaio inox
Pinza
Stampante stampa rapporto di prova
Protezione in alluminio con pannellature in PC trasparente
Galleria

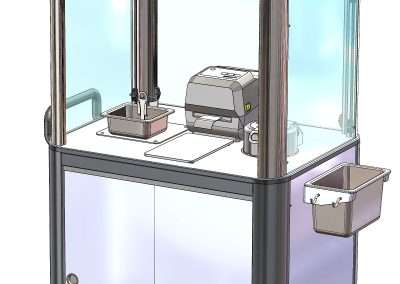

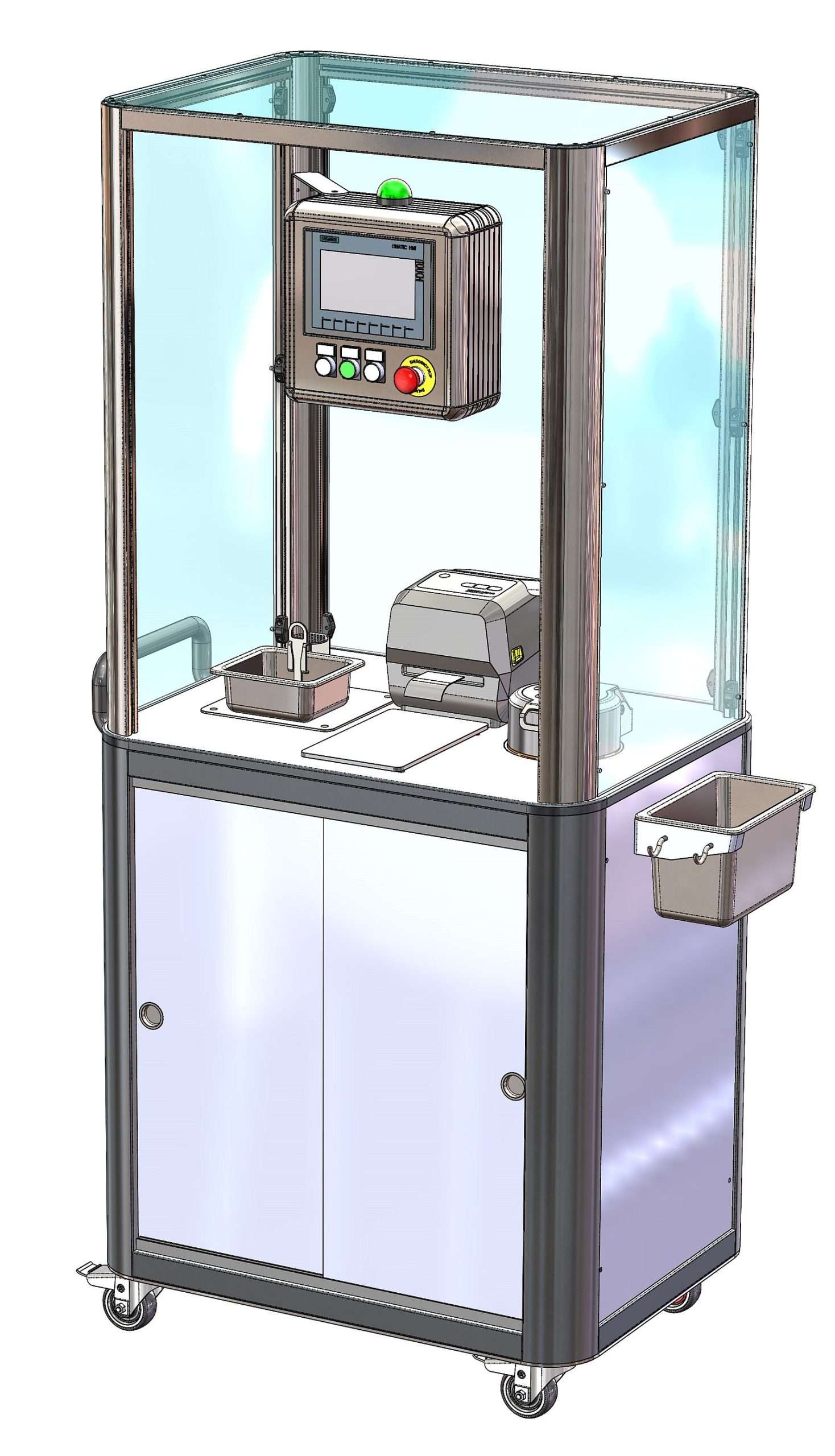

Gastec Density con protezione

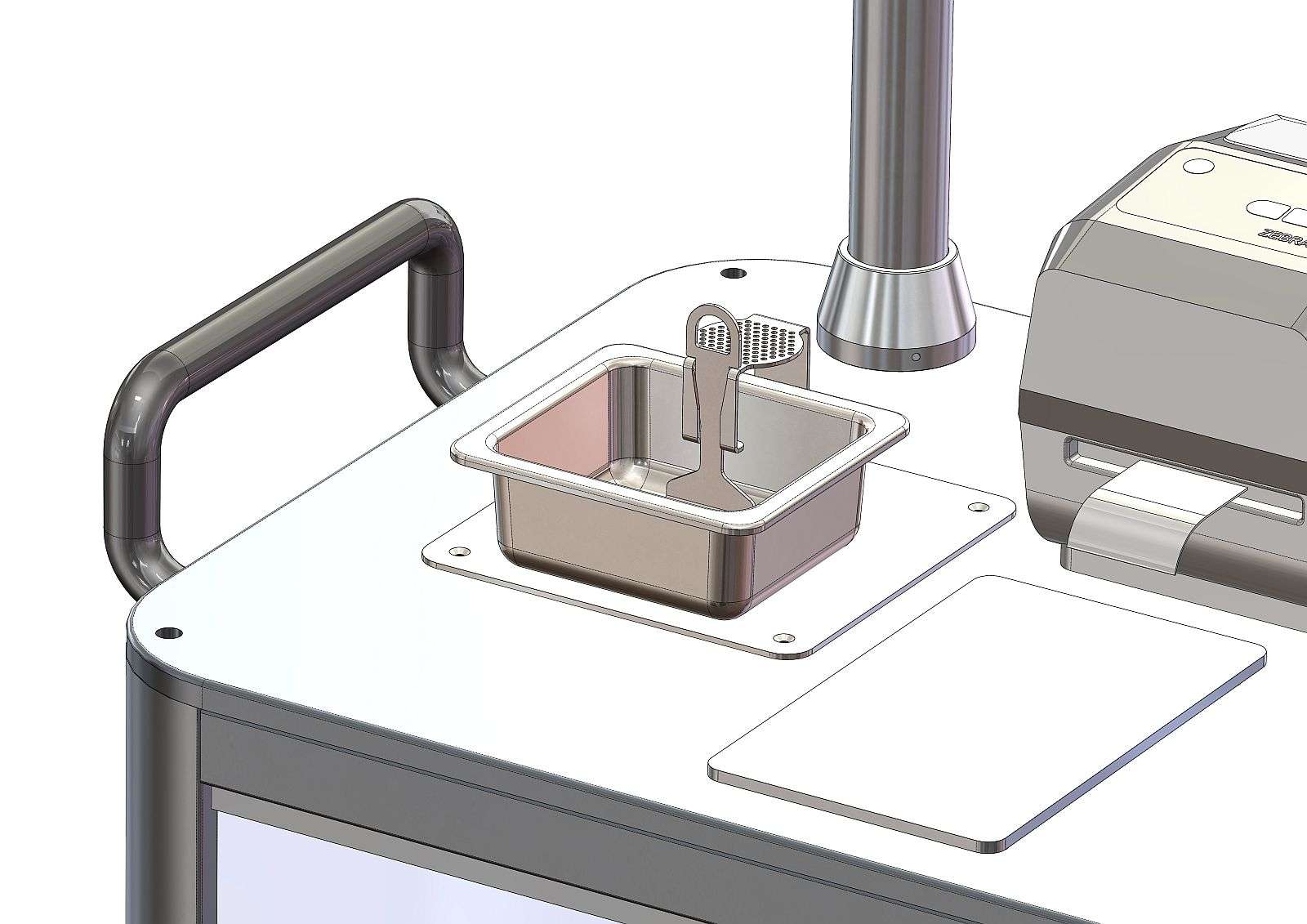

Gastec Density misura densita
