Gastec Basic

Applicazioni e prodotti per fonderie
Gastec Basic è un’apparecchiatura che permette la solidificazione di un provino di alluminio fuso sottovuoto. Questo consente al tecnico di fonderia di capire immediatamente, mediante semplice controllo visivo se nella lega è presente gas disciolto che potrebbe compromette la qualità dei getti che si andranno a produrre.

Gastec Basic nasce per essere trasportata facilmente e per essere posizionata su un normale banco. Per questo è dotata di due maniglie laterali per un’agevole presa. Il peso è pari a 10Kg.

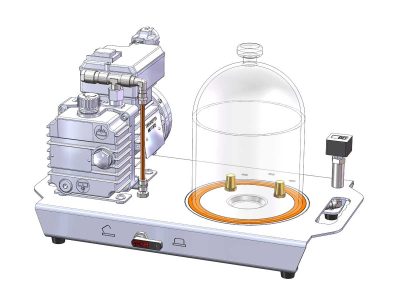

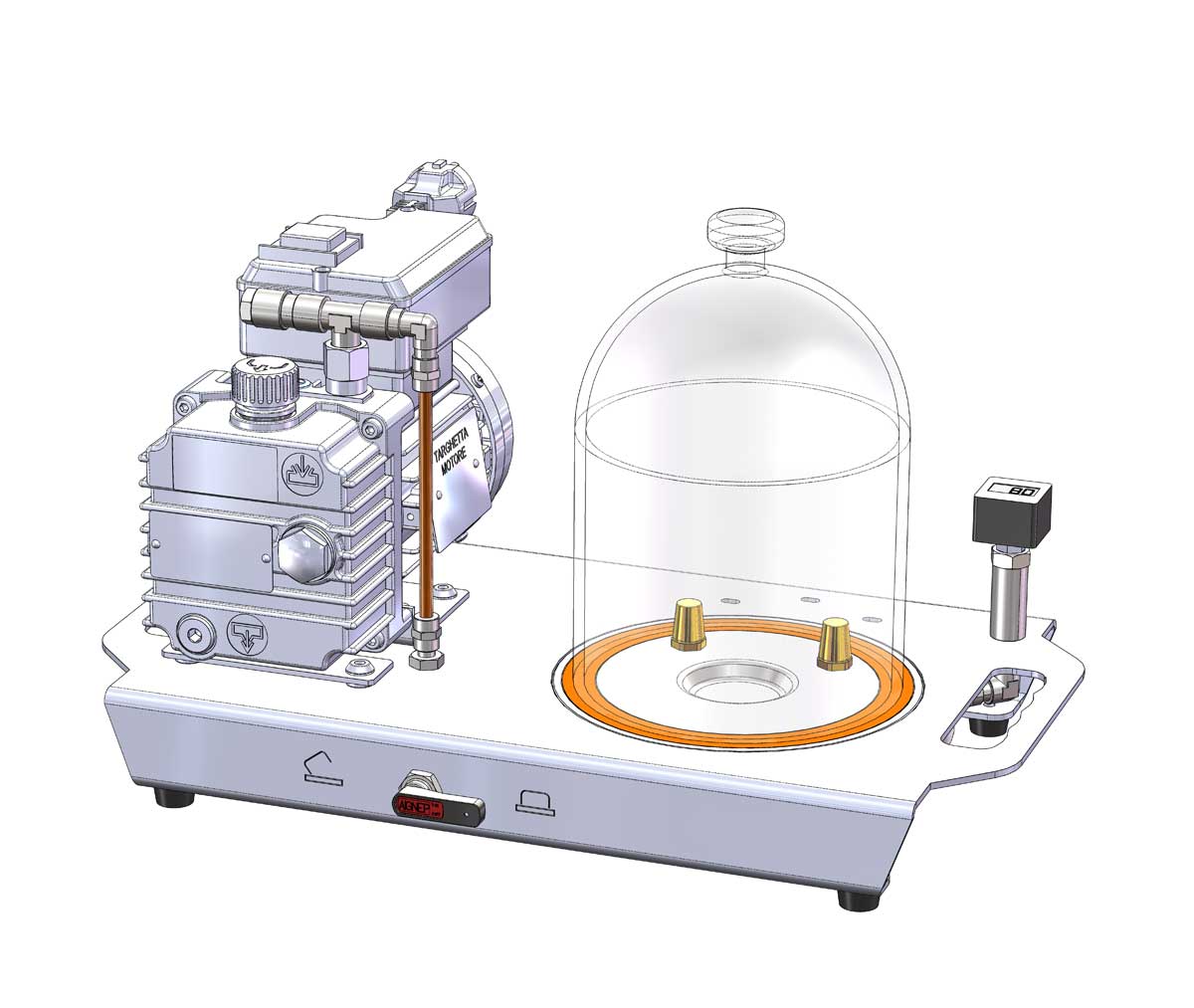

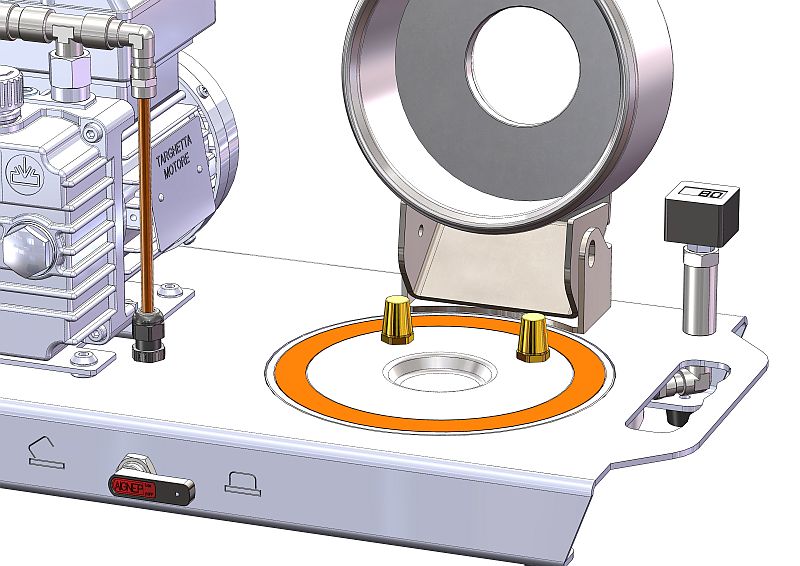

Sul piano superiore è presente una campana, che a seconda della configurazione può essere in vetro o in alluminio, all’interno della quale deve essere posizionato il crogiolino contenente l’alluminio fuso in prova. E’ inoltre presente un pianetto in acciaio inox dotato di lamiera per il sostegno del crogiolino quando non viene utilizzato.

Caratteristiche tecniche
  • Vuoto raggiungibile: 5 mbar
  • Tempo per il raggiungimento di un livello di vuoto di 20 mbar in un volume di 1l: 20 secondi circa
    • Livello di vuoto: impostabile a piacimento mediante regolatore a vite presente. Il valore può essere verificato tramite lo strumento digitale presente
    • Unità di misura della pressione: psi Bar mmHg KPa
    • Scarico della pressione alla fine del ciclo mediante opportuna valvola manuale
Principio di funzionamento

Il principio di funzionamento su cui si basa l’apparecchiatura è il metodo “Straube-Pfeiffer”. Un campione di metallo liquido viene fatto raffreddare, in condizioni controllate, sotto vuoto. Durante la solidificazione, la presenza del vuoto induce nella massa metallica una rapida formazione di bolle gassose, la cui distribuzione e dimensione può dare un’idea del grado di contaminazione della lega.

Dimensioni

440x250x250 mm

Alimentazione

La macchina è dotata di cavo di alimentazione l=2m.
Le specifiche di alimentazione sono le seguenti:

  • Tensione di alimentazione 230 Vac 50-60Hz
  • Potenza 400 VA.
Comandi
  1. Interruttore avvio pompa
  2. Valvola a 3 vie manuale per l’attivazione del vuoto / scarico pressione alla fine del ciclo
  3. Regolatore livello di vuoto
  4. Indicatore digitale pressione
Optionals

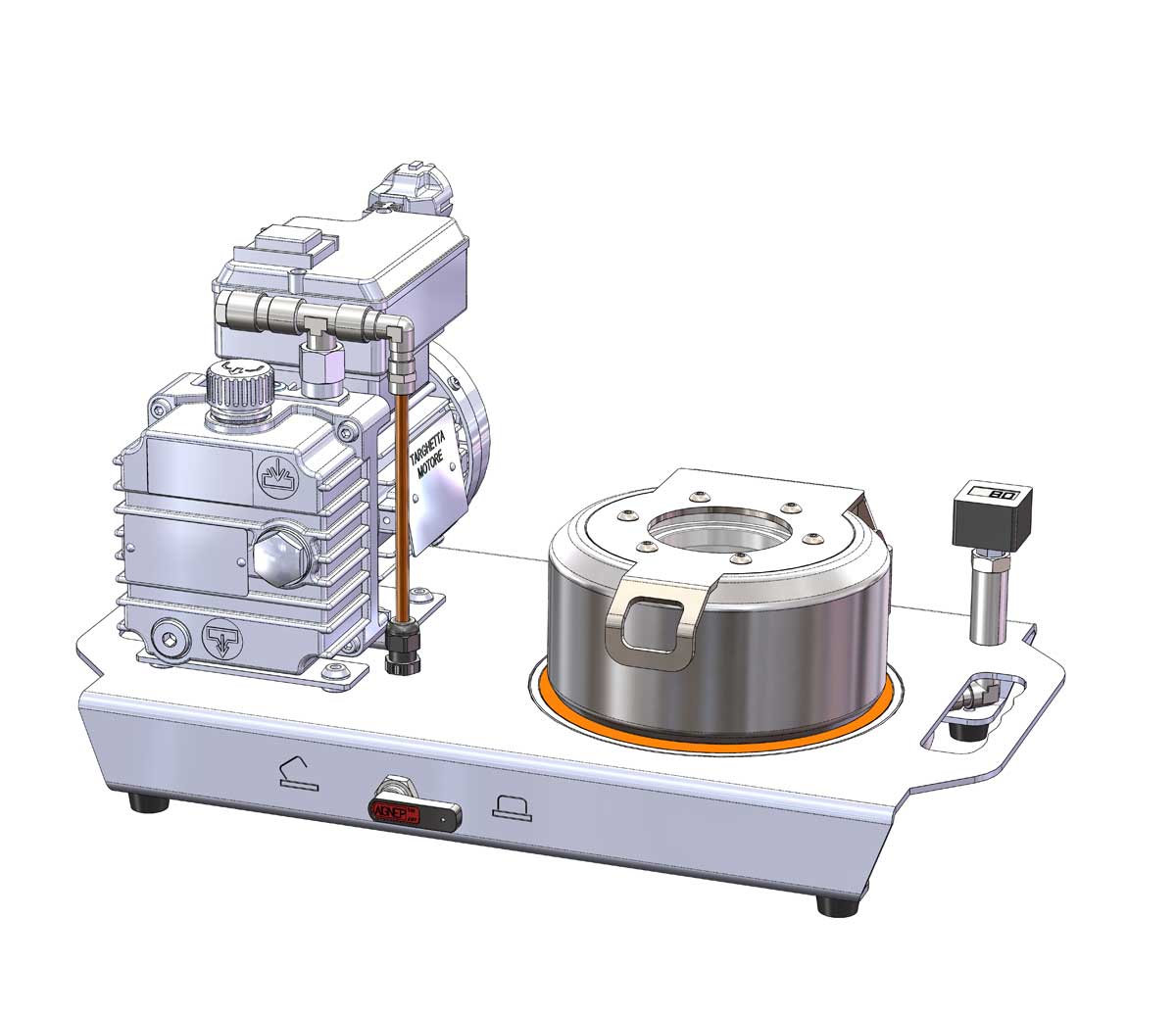

Camera del vuoto realizzata con campana in alluminio dotata di oblò in vetro.

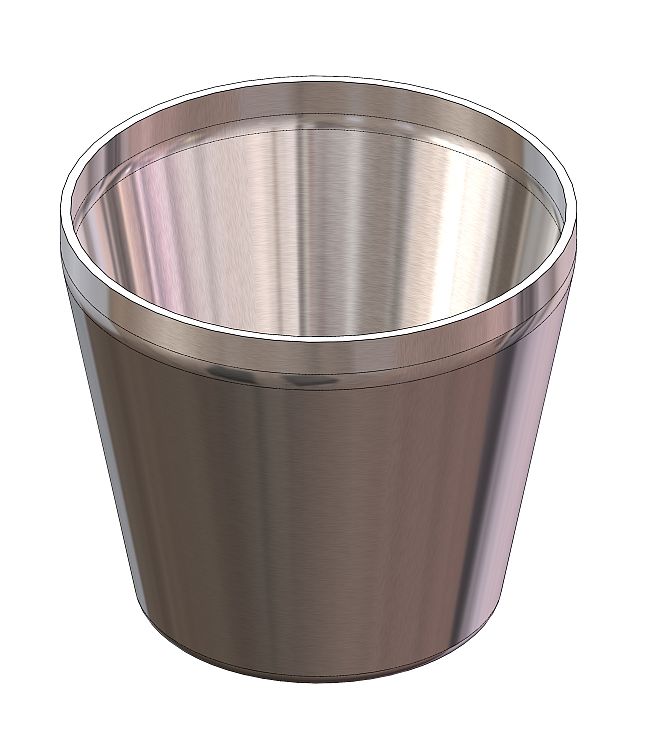

Crogiolino in acciaio inox

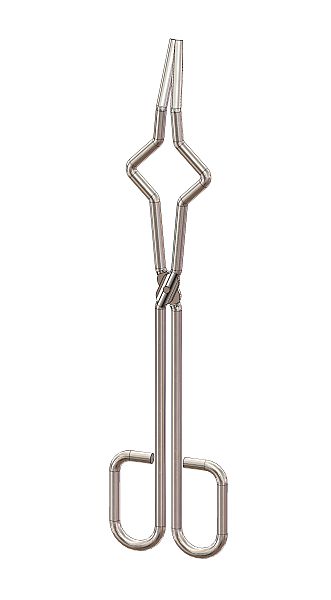

Pinza
