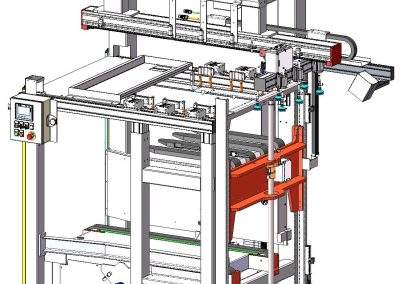

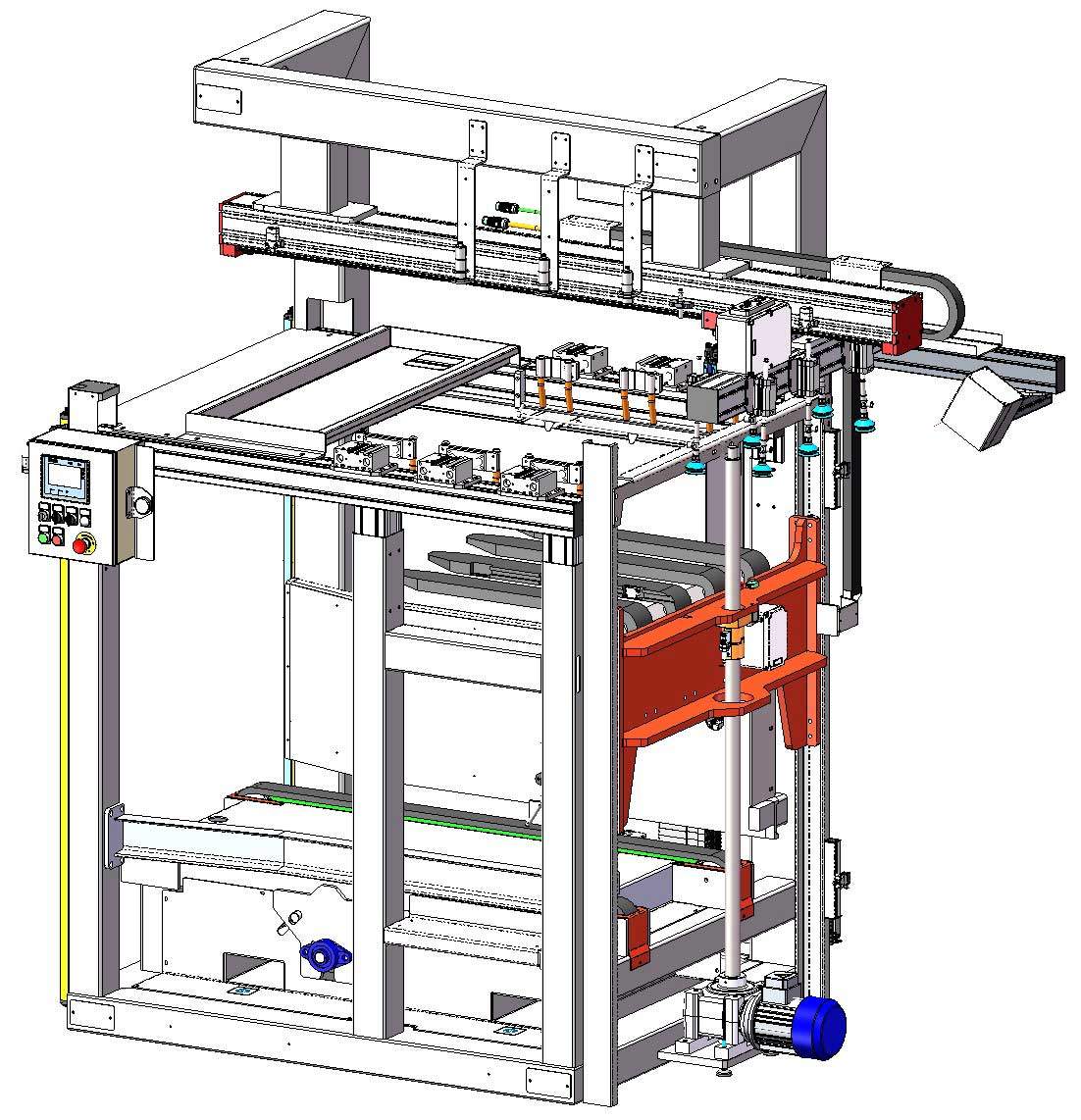

Macchina per il caricamento automatico di fogli in lamiera di alluminio per alimentazione pressa di stampaggio di tappi per bottiglie. Nella catenaria della macchina viene caricato un intero bancale di fogli di alluminio di opportuna dimensione, il caricatore provvede a singolarizzarli e a posizionarli in un’apposita zona di caricamento della pressa di stampaggio.

Il caricatore è costituito da un movimentatore a ventose, la cui posizione è regolata da un servomotore lineare. La singolarizzazione dei fogli è garantita dal sistema pneumatico a cui sono collegate le ventose.
Il pallet di fogli caricato viene posizionato in macchina tramite un sistema di movimentazione a catenaria, mentre l’altezza del pallet è regolata da un sistema a forche, simili ad un carrello elevatore, comandato da un martinetto a vite.

Il caricatore è progettato e realizzato secondo le norme di sicurezza vigenti ed è predisposto per essere integrato in un’isola di lavoro completa di protezioni perimetrali con certificazione di incorporazione 2006/42/CE – Allegato II B.

Struttura

Telaio in carpenteria elettrosaldata in tubolare di acciaio verniciato a sostegno di tutti i componenti della macchina, completo di sedi per forche di carrello elevatore per la movimentazione e il posizionamento.
Barriera fotoelettrica di sicurezza Cat. 4 con capacità di rilevazione “passaggio mano”, funzione di muting per le operazioni di carico e scarico pallet

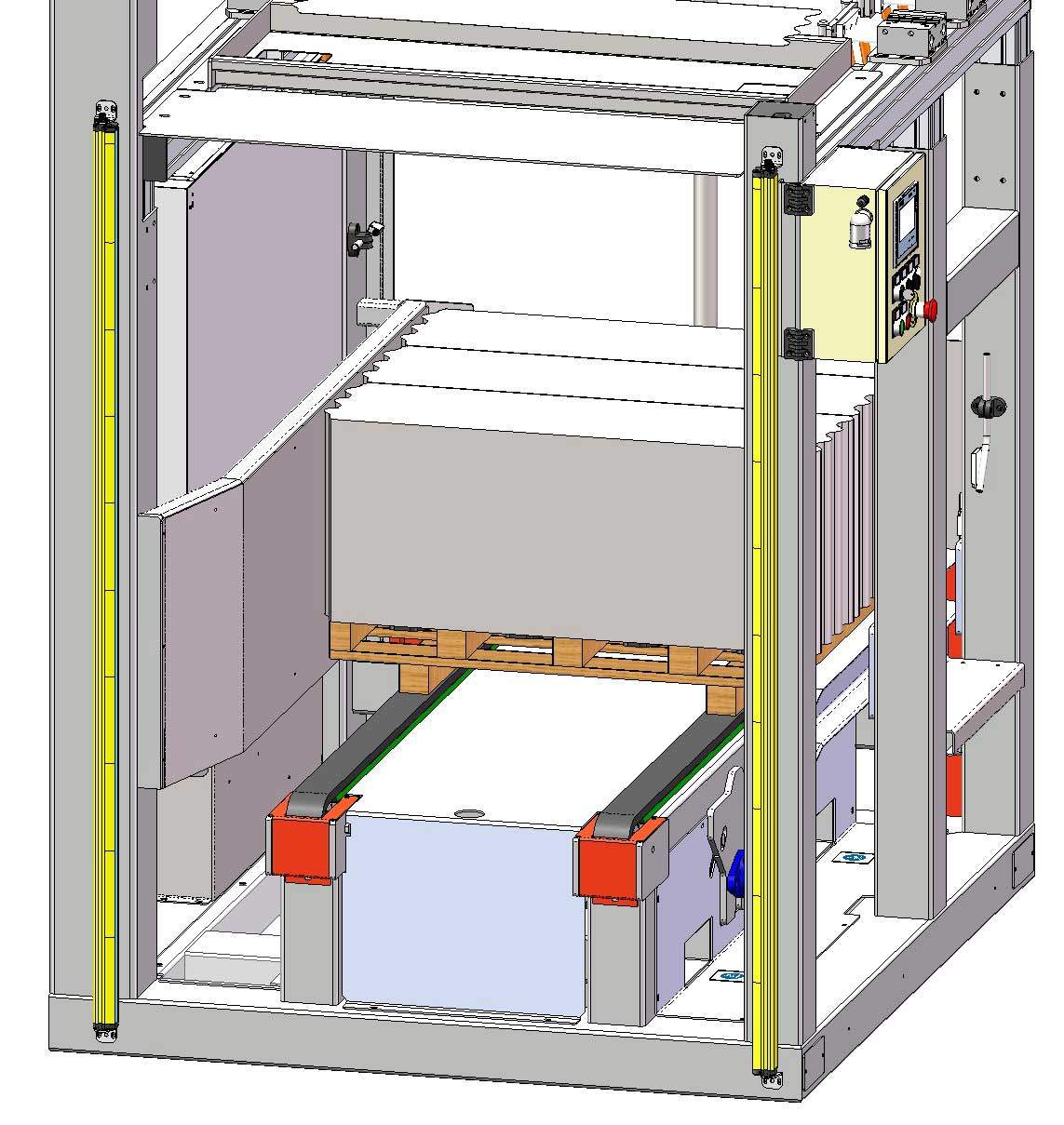

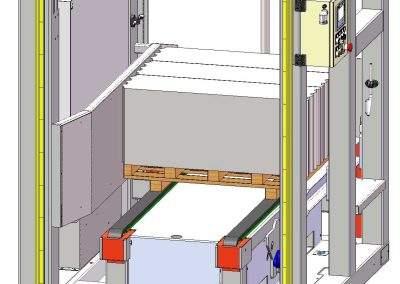

Catenaria ingresso pallet

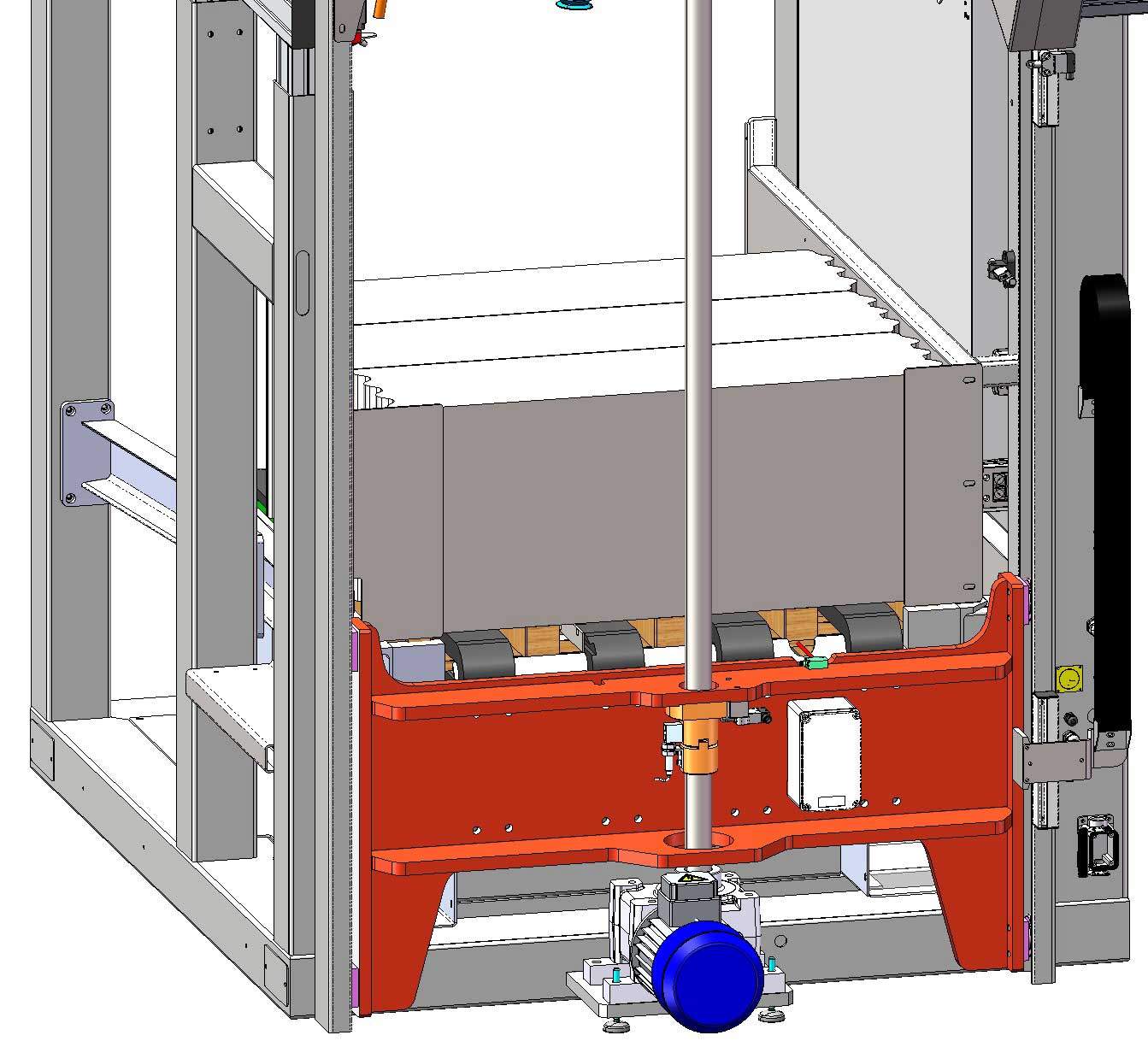

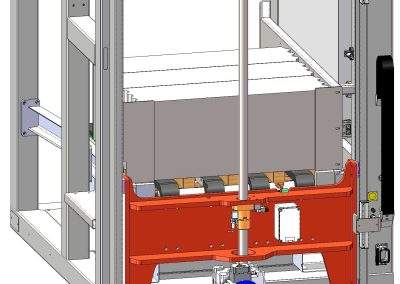

Sollevamento del pacco di fogli mediante carrello che scorre su apposite guide azionato da martinetto a vite
Carrello dotato di 4 cuscinetti con gioco assiale regolabile mediante eccentrico
Sollevamento dei fogli per mezzo di 4 forche analoghe a quelle per carrello elevatore sezione 80×35
Sistema di sollevamento/abbassamento mediante mediante martinetto meccanico, vite trapezia 40×7 con chiocciola in bronzo
Dispositivo con chiocciola e sensore per la verifica della eccessiva usura

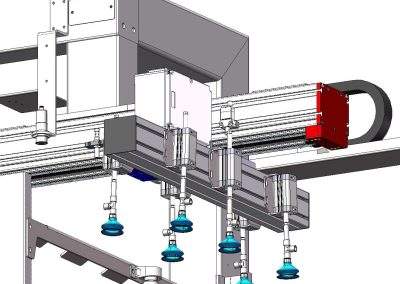

Sistema presa fogli

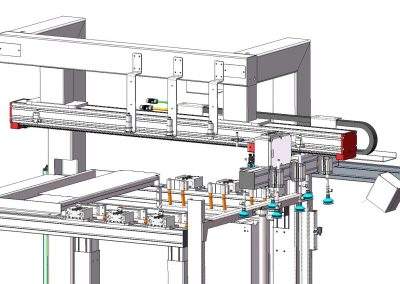

Servomotore Lineare Brushless corsa 1600mm completo di azionamento
Rilevamento posizione tramite Encoder magnetico
Presa fogli mediante 6 ventose fissate ad altrettanti cilindri pneumatici
Generatori del vuoto con soffio per distacco foglio

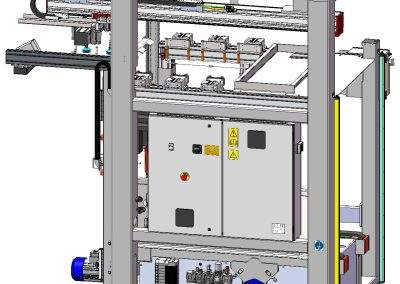

Quadro elettrico

Quadro elettrico per la gestione di tutti i componenti della macchina:

Sezionatore quadripolare 25 A
Fusibile 3P
Alimentatore 400-24Vdc 5A
Fusibile 1P+N
N° 2 Contattori inserzione Ausiliari
Modulo di sicurezza in cat. 4
PLC S7-1200 con gli opportuni moduli di espansione
N° 2 Inverter Toshiba con alimentazione 400V 3 fasi per motori catenaria e martinetto

Comandi / interfaccia

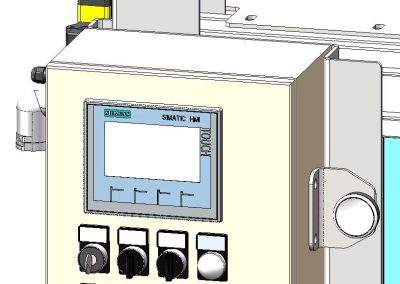

Quadretto comandi composta da:

Pannello interfaccia operatore Siemens
Selettori e pulsanti per il controllo dei movimenti manuali della macchina

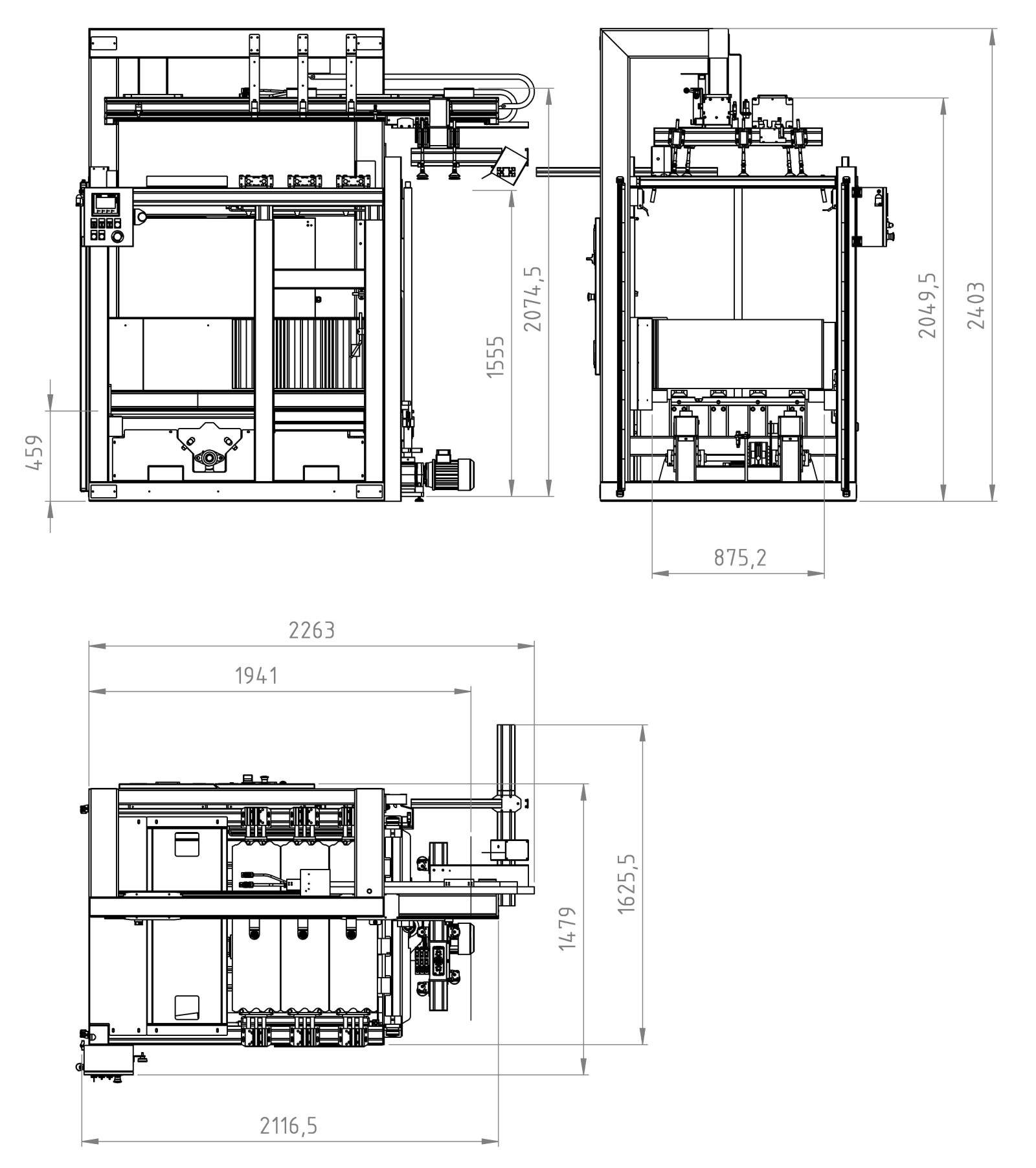

Dimensioni

Caricatore lastrine per presse di stampaggio
