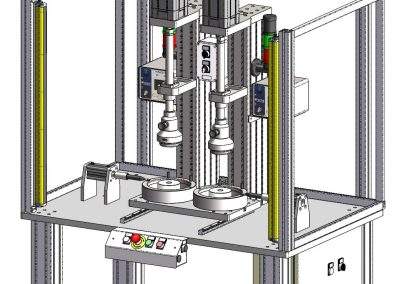

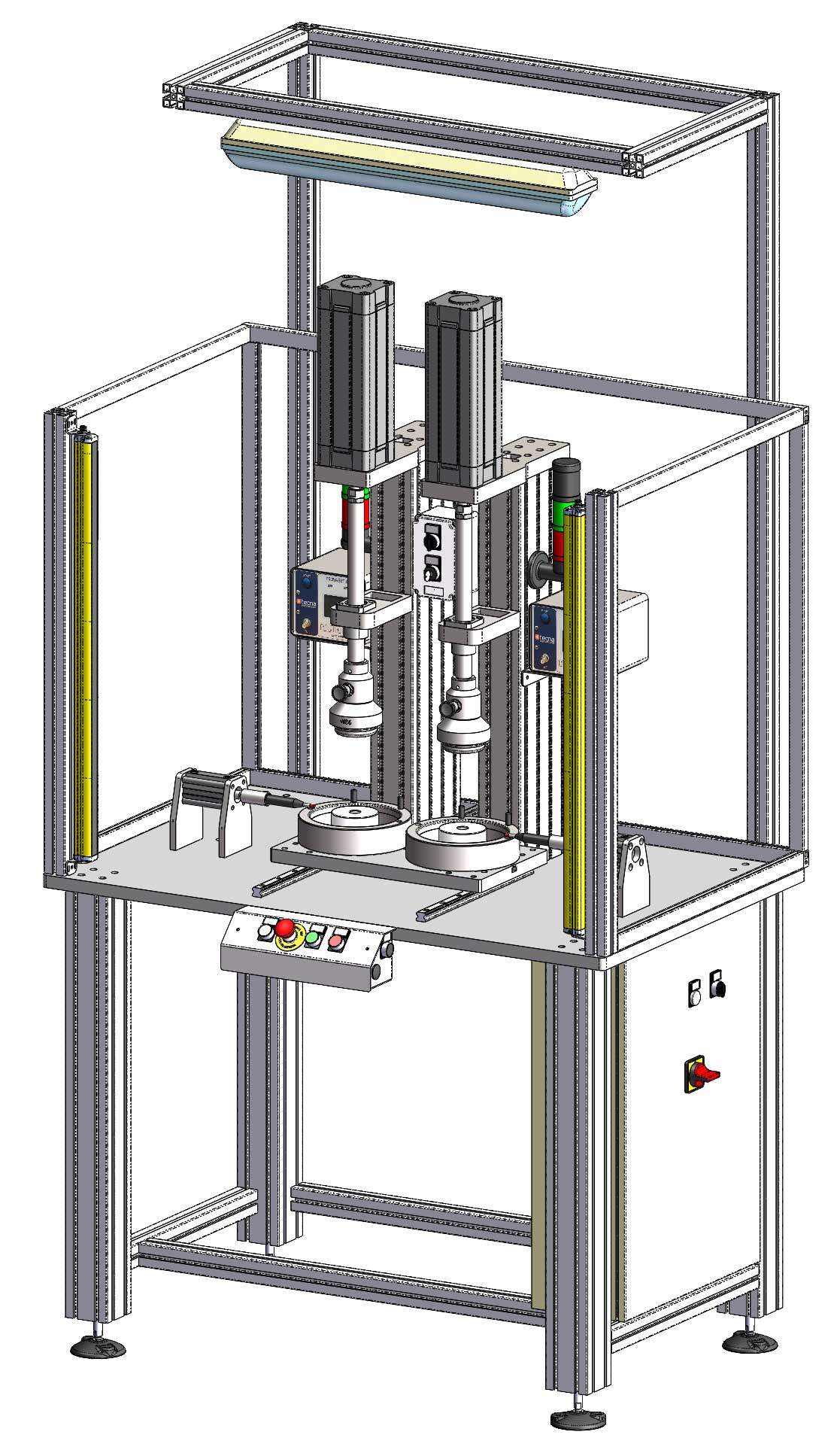

Banco a 2 postazioni di prova tenuta a pressione di flange in alluminio per motoriduttori, costituito da 2 cilindri pneumatici per la chiusura dei fori e slitta scorrevole portapezzi per il posizionamento dei componenti da testare.

La pressa presenta un adattatore superiore per l’inserimento e la rimozione dei tamponi tramite aggancio rapido per un agevole cambio formato. Inoltre i posaggi portapezzo inferiori sono stati appositamente progettati per l’alloggiamento e il centraggio delle varie grandezze dei componenti meccanici da testare.

La pressa è progettata e realizzata secondo le norme di sicurezza vigenti ed è dotata di marchio CE, completa di dispositivi di sicurezza come azionamento dei cilindri tramite comando bimanuale, protezioni perimetrali in policarbonato trasparente e barriere fotoelettriche di sicurezza sul lato accessibile.

Struttura

Banco di sostegno del piazzamento di prova e di tutti le altre parti della macchina con struttura in alluminio modulare, dimensioni 1200×800
Protezioni fisse sui lati destro e sinistro e posteriore con telaio realizzato in alluminio modulare e lastre in policarbonato trasparente
Barriera fotoelettrica di sicurezza Cat. 4 con capacità di rilevazione “passaggio mano”, funzione di muting per le operazioni di carico e scarico pezzo

Attrezzatura di prova

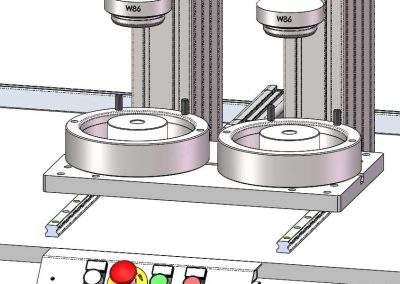

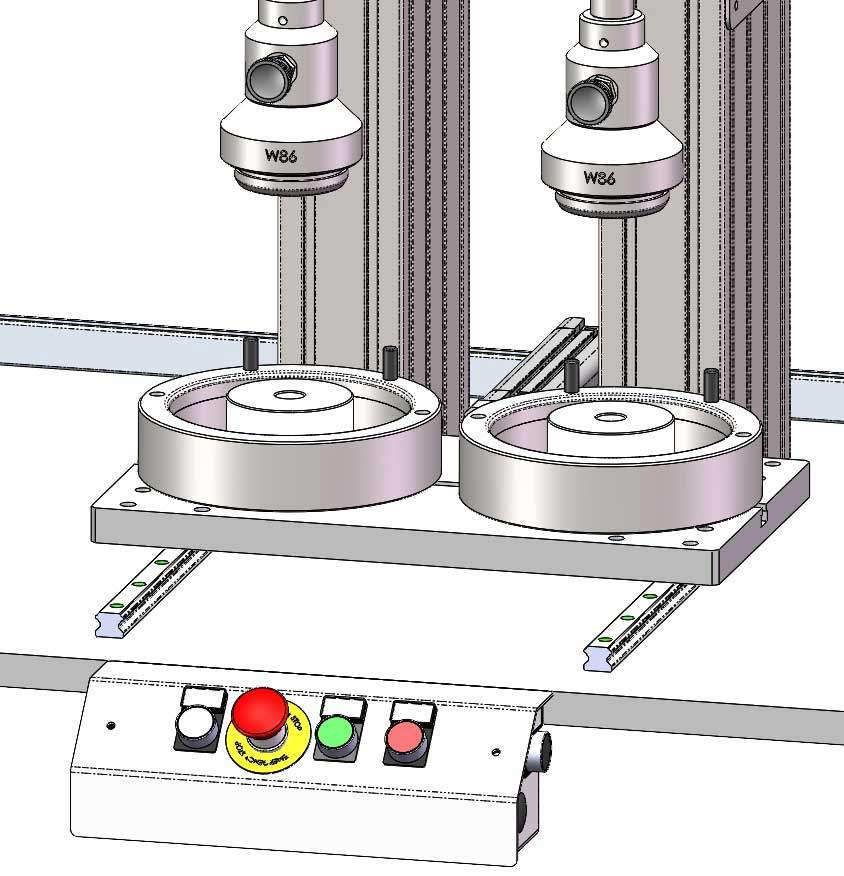

Piastra traslante orizzontalmente per il supporto dei 2 piazzamenti per provare contemporaneamente 2 flange; sistema di guida con pattini a ricircolo di sfere e movimentazione mediante attuatore pneumatico (la traslazione permette di portare le flange al di fuori della struttura in modo da poterle rimuovere agevolmente)

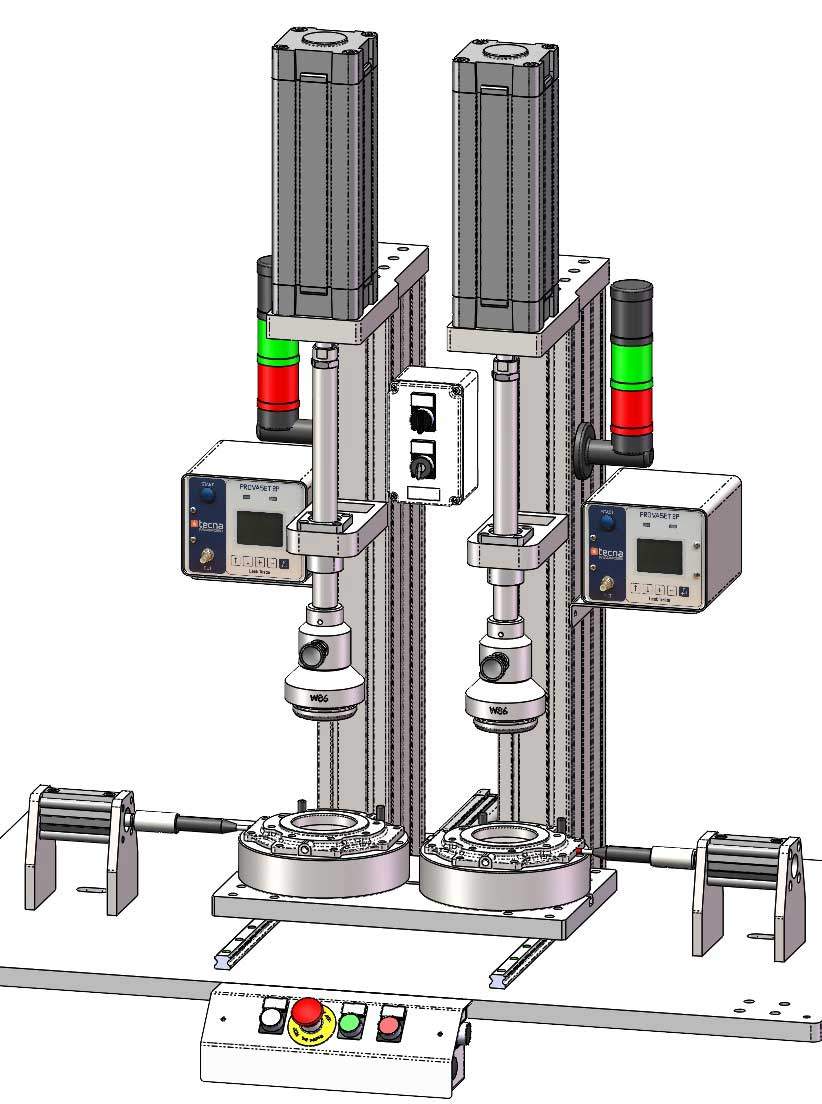

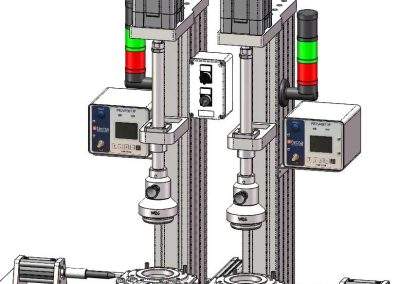

Coppia di strutture di supporto per cilindri bloccaggio/tappatura pezzi con adattatore per il fissaggio rapido dei vari tamponi
Sistema di marcatura a percussione che, in caso di esito positivo della prova, esegue un bulino sulla flangia. Ogni postazione di prova ha un suo sistema
Strumenti di prova pressione con le seguenti caratteristiche:
- Alimentazione Wide Range (85÷264 Vac 47÷63 Hz)
- Circuito pneumatico di sicurezza
- Collaudi di tenuta fino a 6 bar
- Risoluzione 0,1 mbar
- 20 letture al secondo
- 16 tabelle di parametri
- Led per la visualizzazione di pezzo Buono / pezzo scarto, contatore buoni/scarti
- Interfaccia per comandi esterni

Quadro elettrico

Quadro di comando con alimentazione 230Vac con le seguenti caratteristiche:

Fasi: 1+N
Potenza complessiva installata: 1kW
Circuito ausiliario: 24Vdc
Modulo di sicurezza per la gestione del pulsante di emergenza in cat. IV
Modulo di sicurezza bimanuale per il comando della discesa dei cilindri
MicroPLC Siemens per la gestione del ciclo di lavoro

Comandi / interfaccia

Pulsantiera comandi composta da:

comando bimanuale per la discesa dei cilindri
pulsante di emergenza a fungo
pulsante di inserzione circuito ausiliario
pulsante di start ciclo
pulsante di stop ciclo

Quadretto comandi composta da:

selettore abilitazione postazioni test
una colonnina luminosa per ogni postazione, entrambe dotate di lampada rossa e verde per la visualizzazione dell’esito della prova dei due pezzi in prova

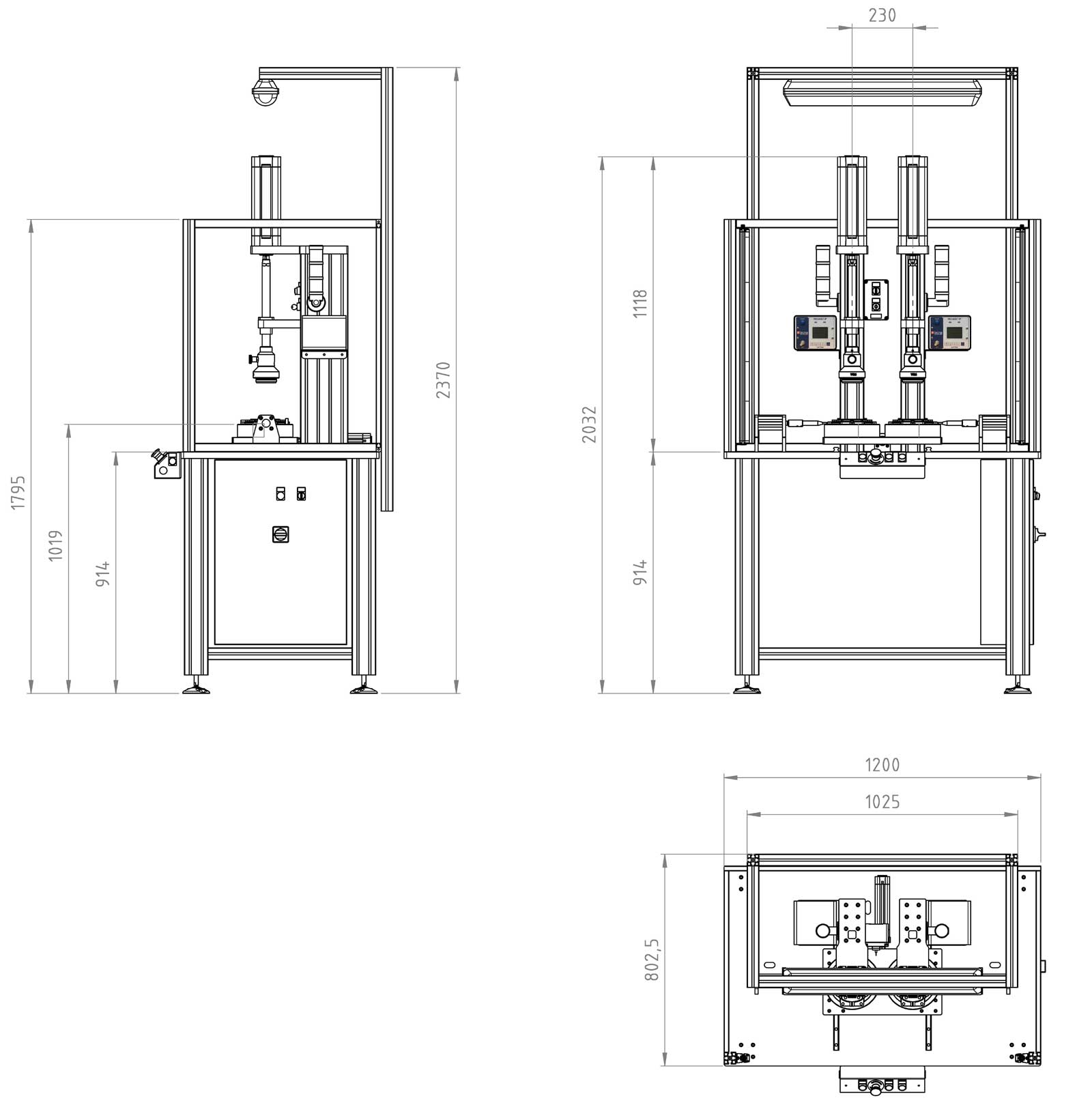

Dimensioni

Galleria
