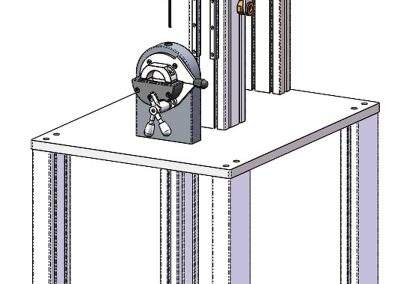

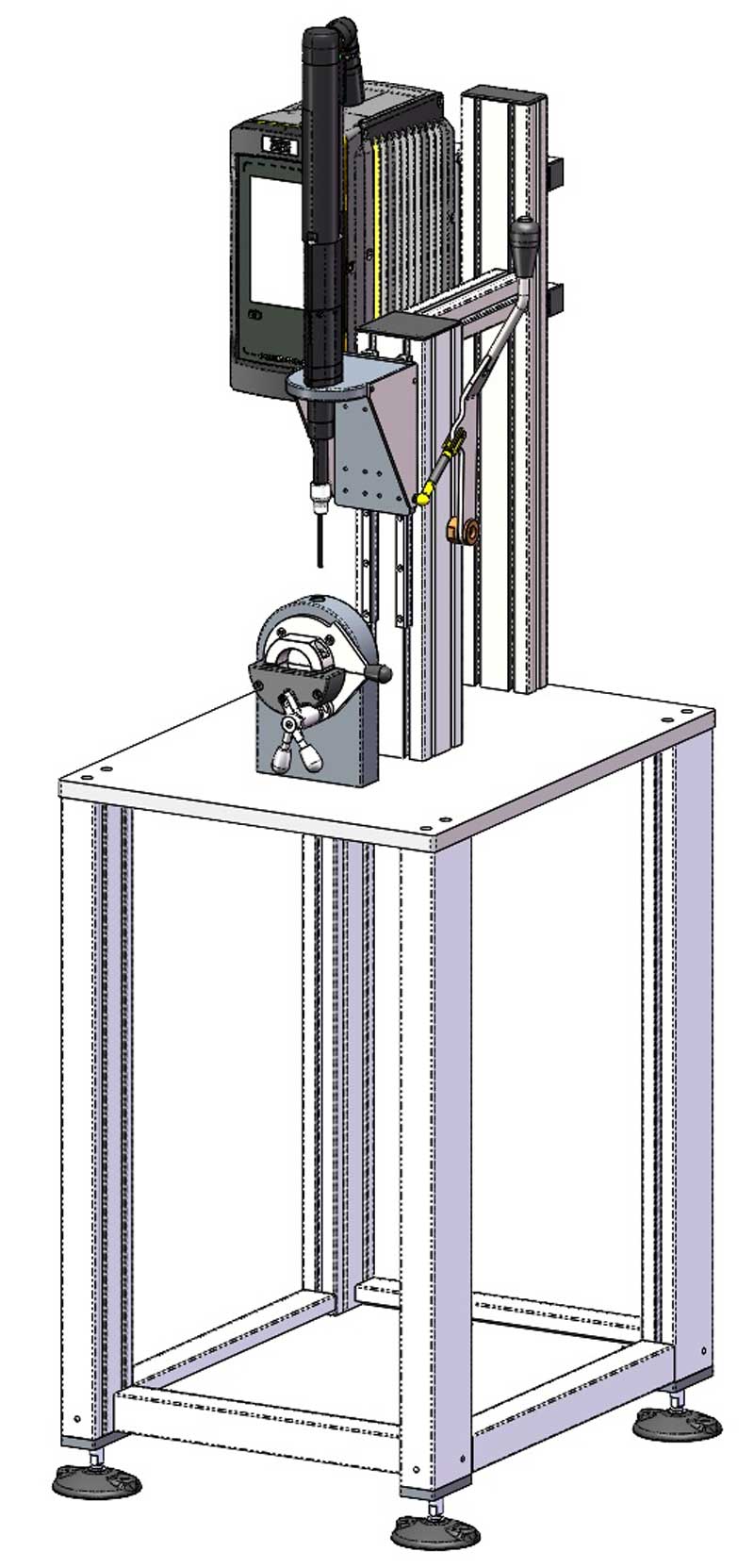

Sistema avvitatura manuale biella
Applicazioni per l'automazione industriale
Banco di avvitatura con dispositivo di bloccaggio e rotazione del componente per poter avvitare viti su più facce del pezzo, tramite avvitatore elettronico.
L’avvitatore elettronico coppia-angolo è installato su un meccanismo a slitta scorrevole che permette l’avvicinamento dell’avvitatore stesso al pezzo bloccato nell’apposita sede portapezzo, tramite una leva manuale.
Il banco è progettato e realizzato secondo le norme di sicurezza vigenti ed è dotata di marchio CE, completa di dispositivi di sicurezza.
Struttura
- Struttura realizzata con profili estrusi in alluminio di opportuna sezione per garantire una adeguata stabilità
- Piano di lavoro in acciaio zincato altezza e dimensioni tali da assicurare una adeguata ergonomia agli operatori che opereranno in posizione eretta
- Struttura in alluminio per il supporto del controller Atlas Copco
Postazioni di lavoro
- Posaggio per il supporto del pezzo che permette il sostegno di una coppia di semianelli in modo tale da avere l’asse vite verticale e allineato con l’avvitatore realizzato come segue:
- Disco rotante dotato di tasca per permettere l’inserimento della coppia di semianelli dal lato destro
- Coppia di cursori in PE che preservano i 2 piani durante le operazioni di carico e scarico pezzo
- Coppia di lastre di chiusura, una per il semilavorato ed una per il finito fissate al disco con tasca mediante viti
- Rotazione manuale del supporto pezzo di 180 che permette il posizionamento dell’asse della seconda vite in linea con l’avvitatore
- Sistema di guida verticale dell’avvitatore che permette l’avvicinamento dell’avvitatore in asse con il pezzo da serrare
- Bilanciamento del peso del gruppo traslante con leggero positivo che permette la risalita autonoma
- Sensore a lettura diretta per il rilevamento dell’avvenuto scarto del pezzo
Sistema di avvitatura
- Avvitatore elettronico Atlas Copco coppia 10-25Nm – attacco bussole 3/8”
- Controller Power Focus 6000 con 16 programmi impostabili
- Esiti del serraggio OK-NOK
- Potenza complessiva installata: 1kW
- Circuito ausiliario: 24Vdc
- Modulo di sicurezza per la gestione del pulsante di emergenza in cat. IV
- Modulo di sicurezza bimanuale per il comando della discesa dei cilindri
- MicroPLC Siemens per la gestione del ciclo di lavoro
Comandi / interfaccia
- Selettore avvitatura senso Orario/Antiorario
- Pulsante start ciclo avvitatura
- Lampada luminosa esito avvitatura

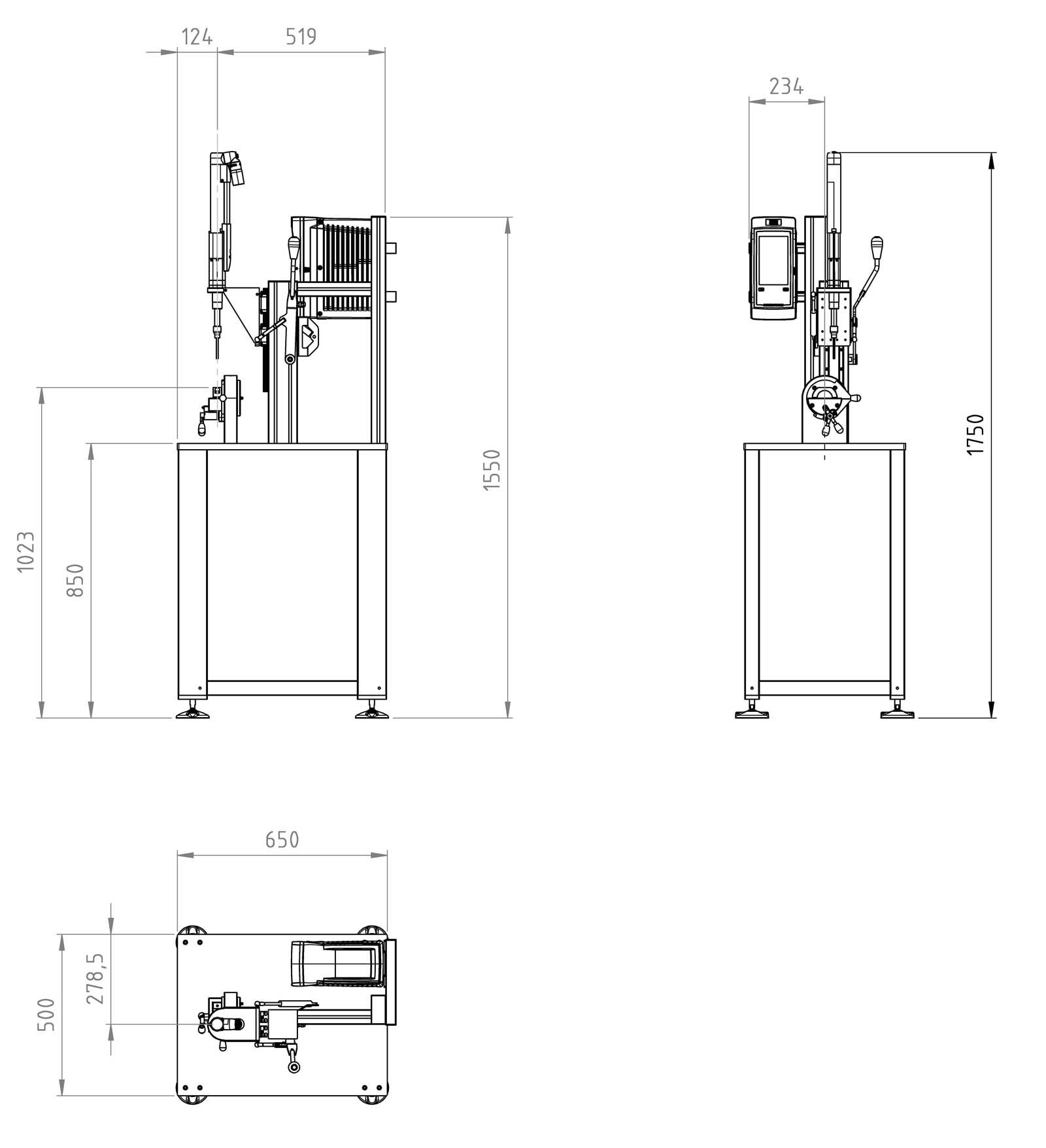

Dimensioni
Galleria

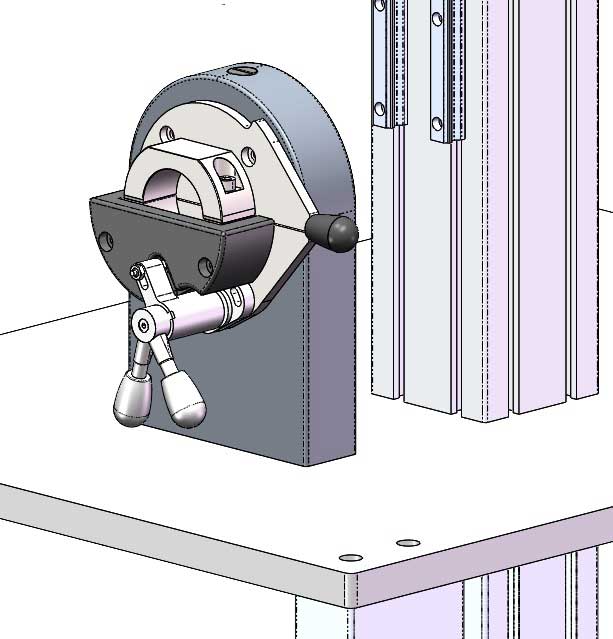

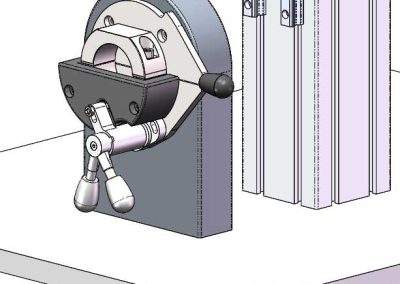

Sistema avvitatura manuale biella Supporto portapezzo

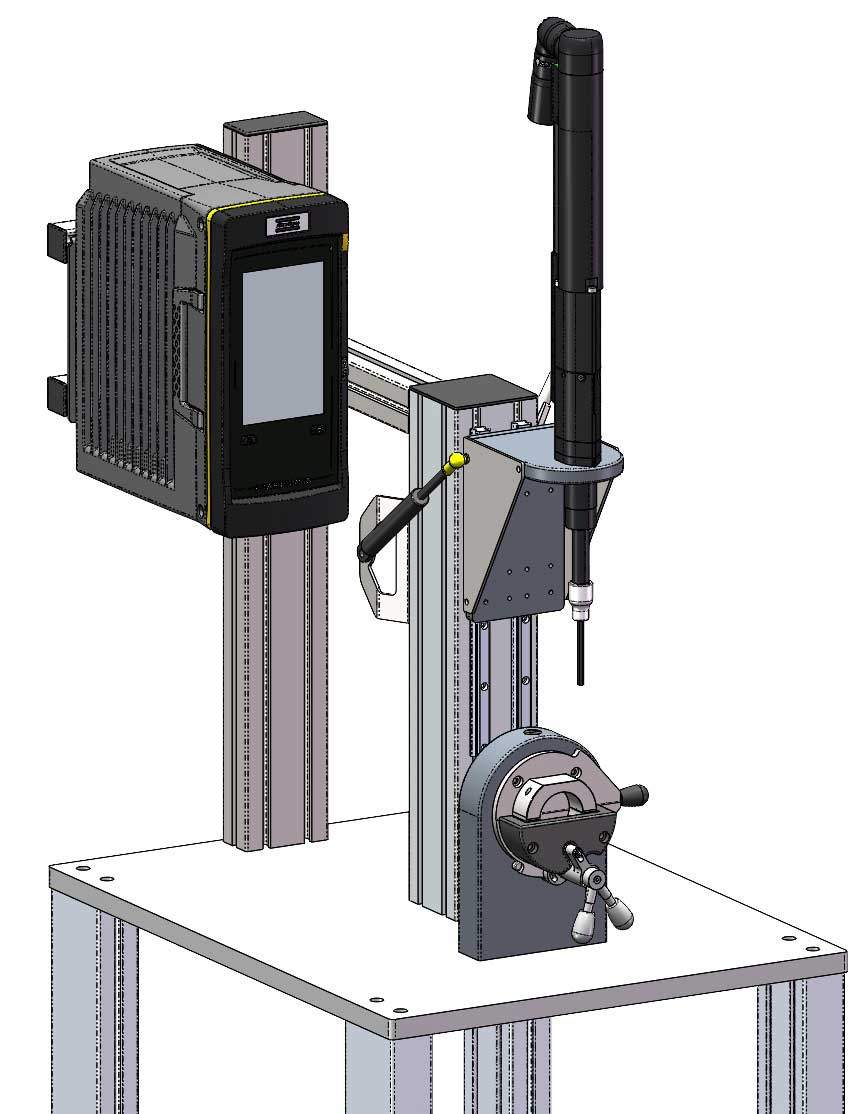

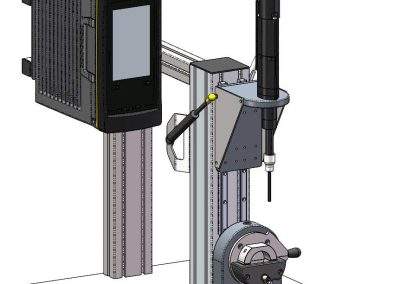

Sistema avvitatura manuale biella Controller Atlas Copco

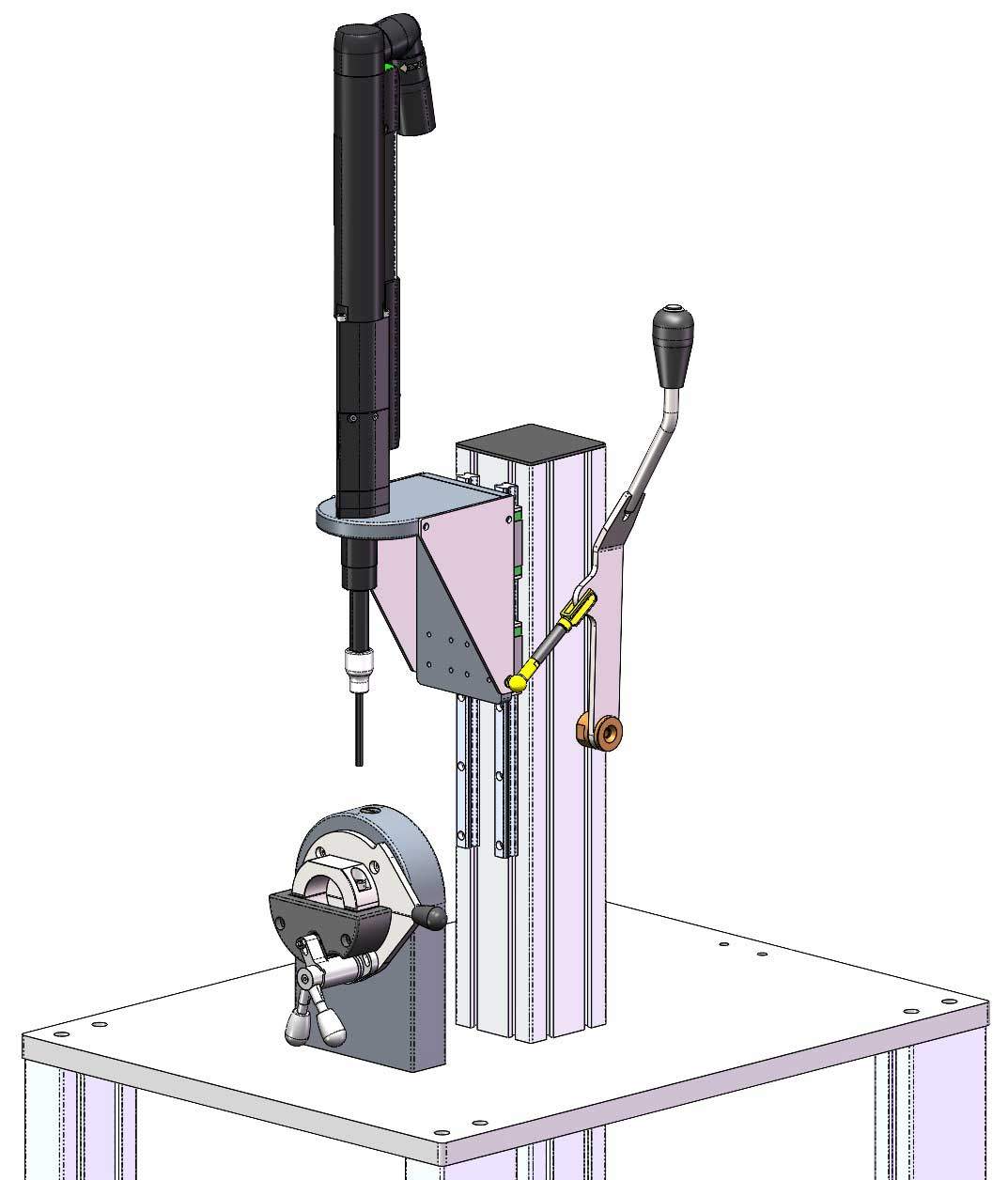

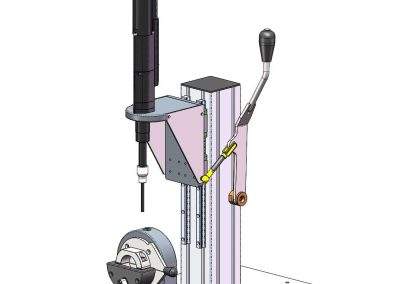

Sistema avvitatura manuale biella Avvitatore elettronico ad altezza regolabile
