Linea assemblaggio semiautomatico e collaudo riduttori

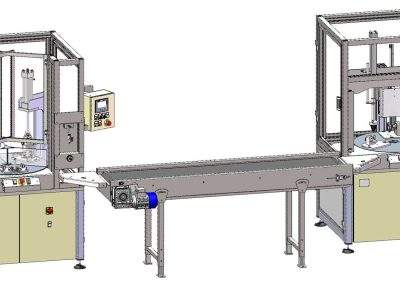

Linea di assemblaggio semiautomatica per il montaggio di riduttori a vite senza fine composta da 2 banchi a tavola rotante collegati tramite un nastro trasportatore.

Il primo banco composto da una tavola rotante a 3 stazioni che permette il montaggio dell’asse lento del riduttore: 1 postazione di carico e scarico del componente, 1 postazione di pressatura dove avviene il piantaggio della corona e 1 postazione di avvitatura dove avviene la chiusura con la flangia laterale.

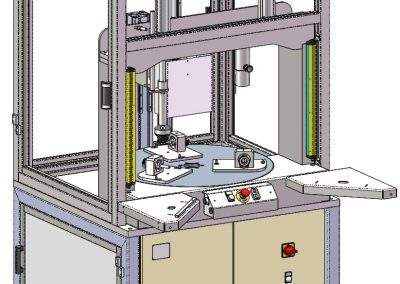

Il secondo banco composto da una tavola rotante a 3 stazioni che permette il montaggio dell’asse veloce e il collaudo del riduttore: 1 postazione di prova tenuta e riempimento olio, 1 postazione di piantaggio della vite senza fine dell’asse veloce e 1 postazione di prova rotazione.

L’intera linea di assemblaggio è stata concepita per il montaggio di diverse grandezze di riduttori a vite senza fine, pertanto tutte le postazioni dispongono di pallet portapezzo intercambiali idonei alla grandezza di riduttore da processare.

La linea di assemblaggio completa è progettata e realizzata secondo le norme di sicurezza vigenti ed è dotata di marchio CE, completa di dispositivi di sicurezza come azionamento della movimentazione tramite comando bimanuale, protezioni perimetrali in policarbonato trasparente e barriere fotoelettriche di sicurezza sul lato accessibile.

Struttura
  • Il banco è realizzato in carpenteria di tubolare elettrosaldato con piano di appoggio in acciaio zincato, chiuso perimetralmente con sportelli apribili per la manutenzione della centralina idraulica posizionata sotto il piano di appoggio.
  • Piano banco in acciaio zincato
  • Protezioni di sicurezza perimetrali costruite in profilato estruso di alluminio e pannelli in policarbonato trasparente completo di portelle apribili dotate di microinterruttori di sicurezza interbloccati.
Postazioni di lavoro

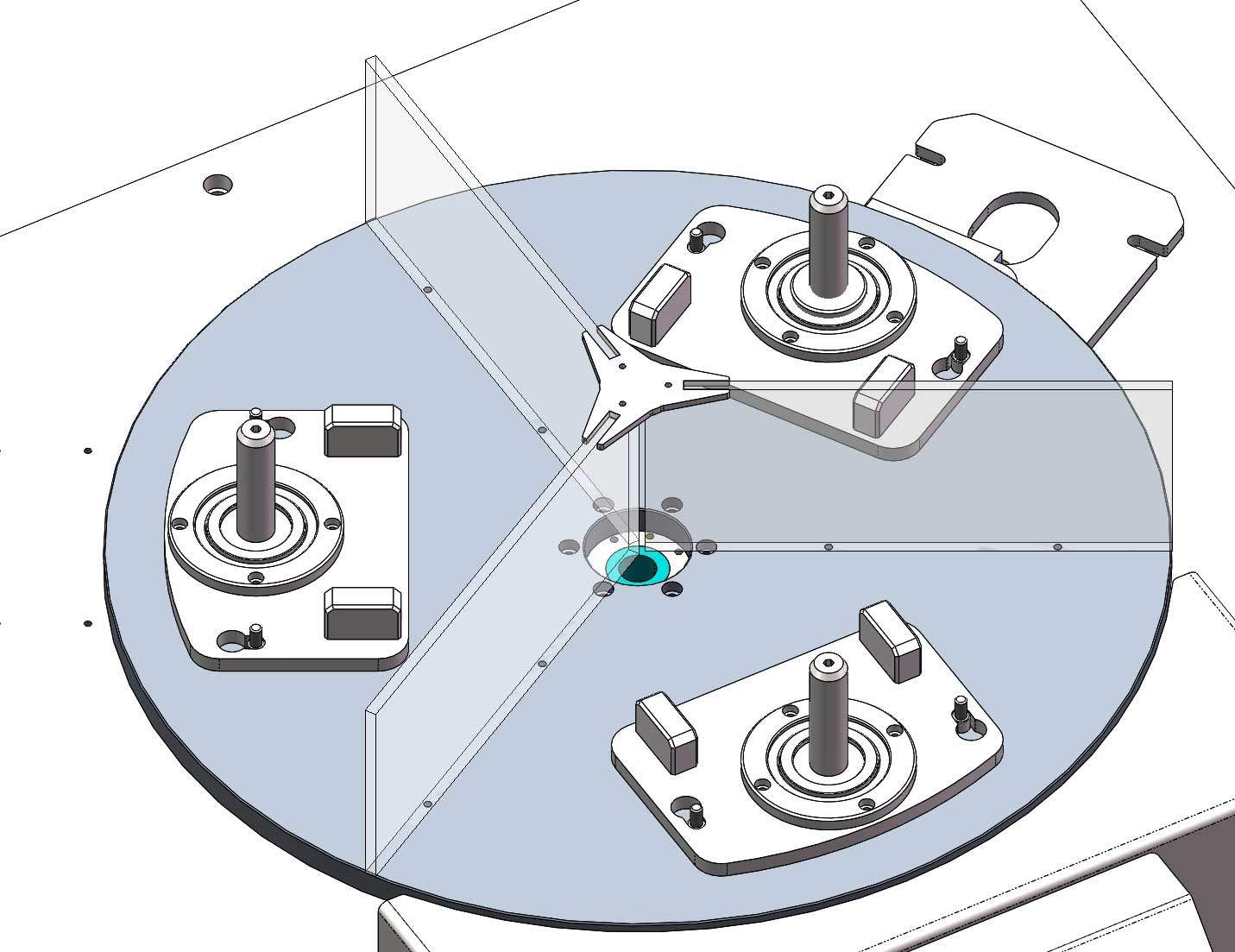

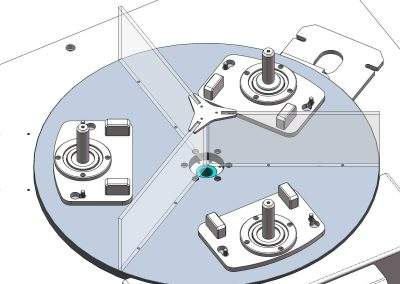

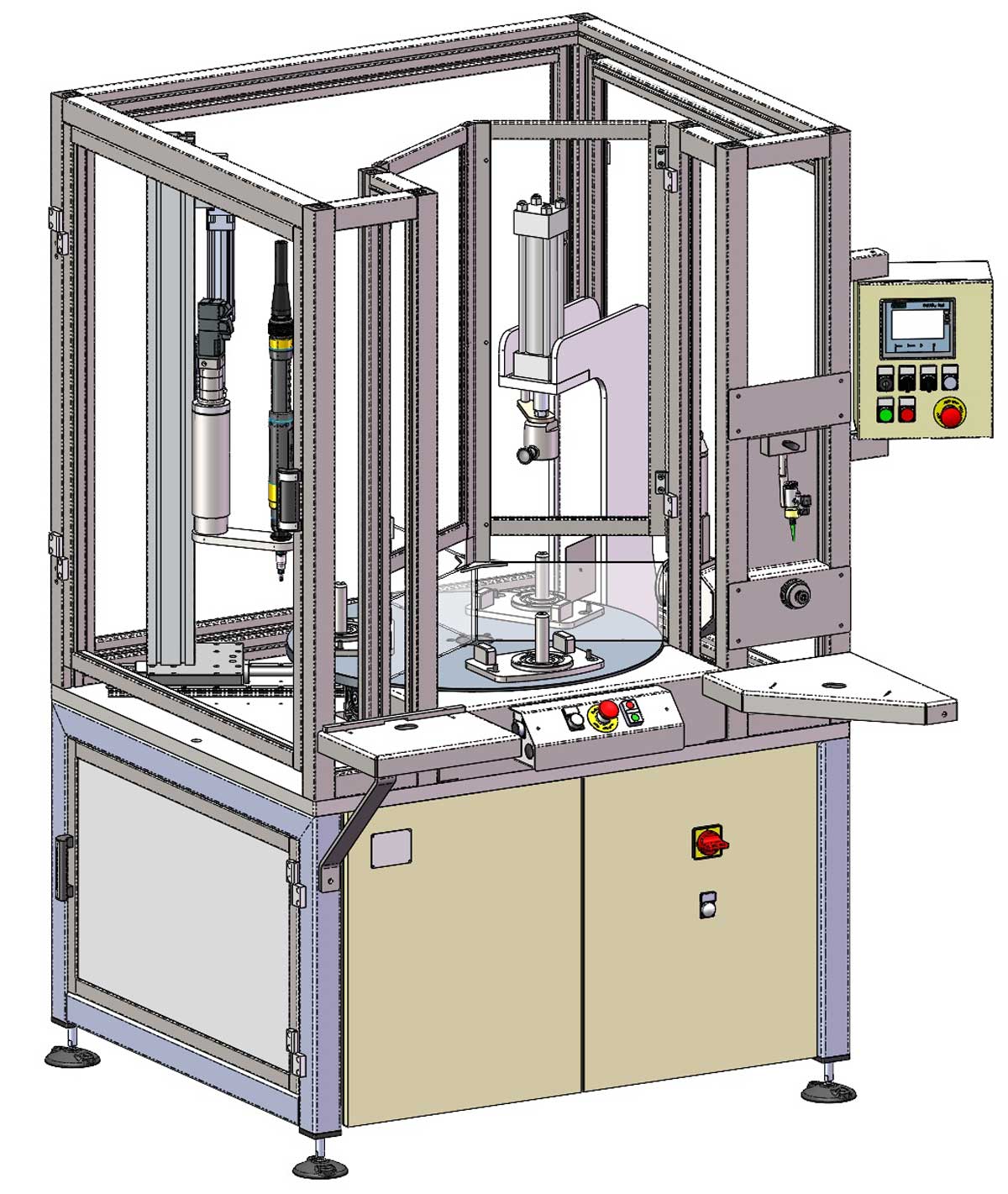

Banco montaggio asse lento – Tavola rotante a 3 postazioni completa di pallet portapezzo:

  • Postazione carico/scarico pezzi: postazione in cui l’operatore preleva il pezzo lavorato e posiziona il nuovo pezzo da piantare

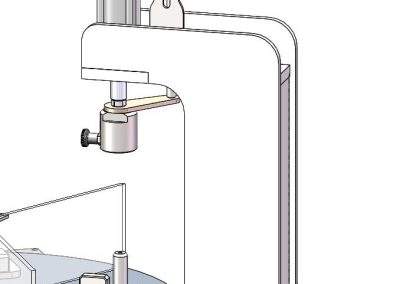

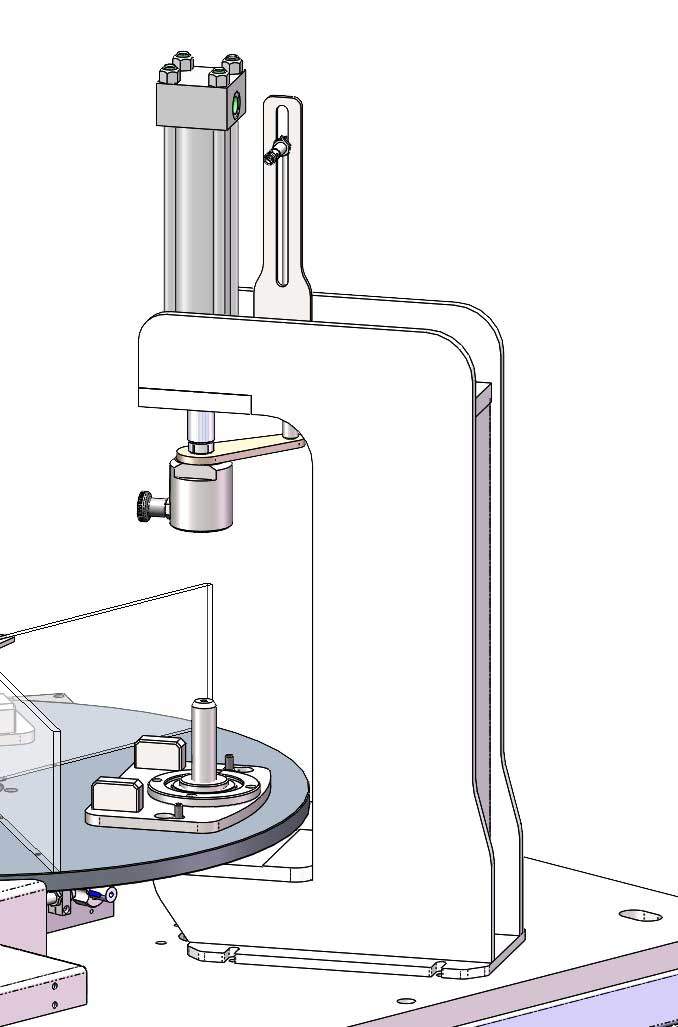

  • Postazione PRESSA composta da pressa in acciaio elettrosaldato con struttura a collo di cigno con tamponi intercambiabili ad aggancio rapido, di grandezze idonee al formato di riduttore da processare.

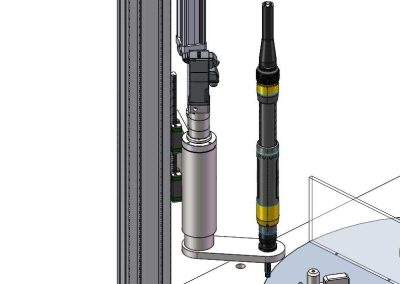

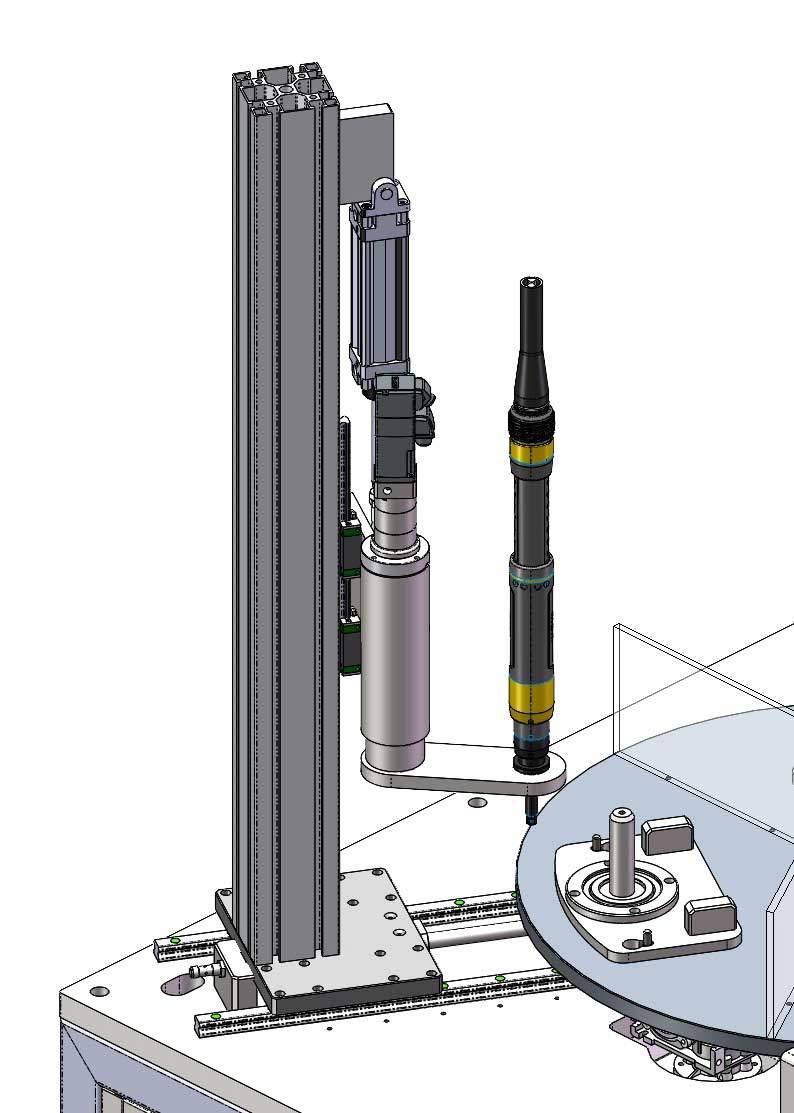

  • Postazione AVVITATURA composta da sistema cartesiano a 3 assi di posizionamento dell’avvitatore e avvitatore elettronico coppia-angolo Atlas Copco

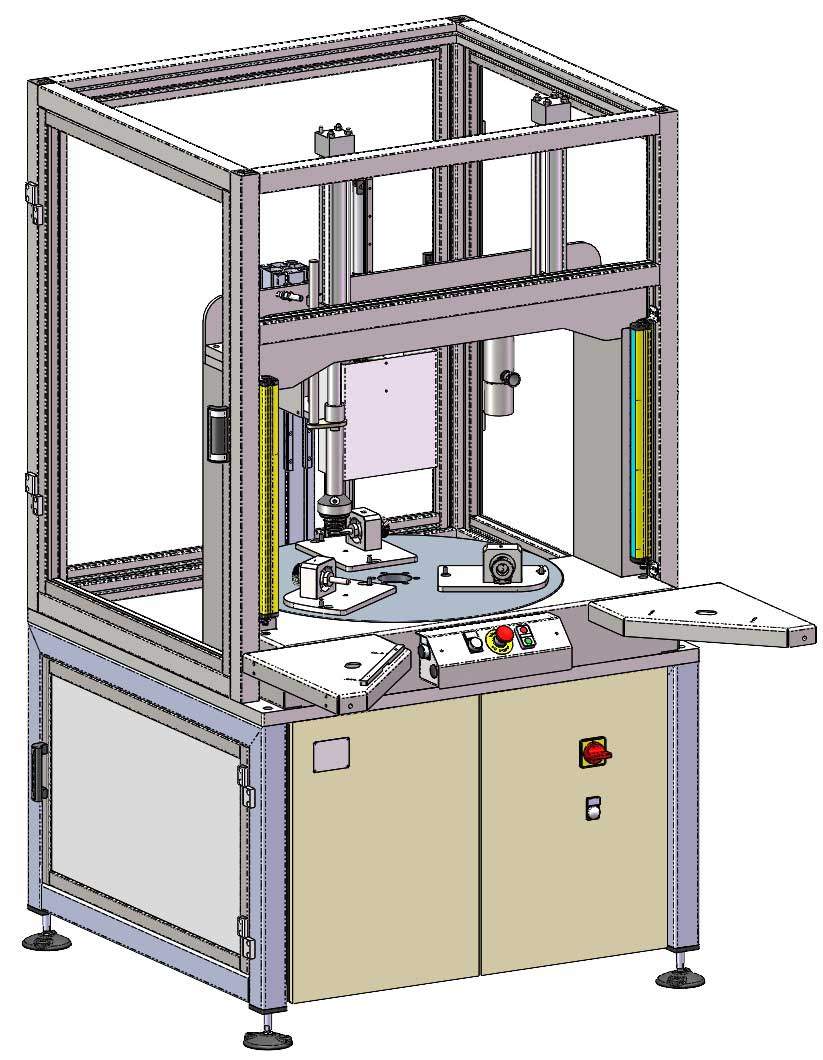

Banco montaggio asse veloce e collaudo – Tavola rotante a 3 postazioni completa di pallet portapezzo:

  • Postazione prova tenuta e riempimento olio: il riduttore viene testato o pressione e riempito con la quantità preimpostata di olio

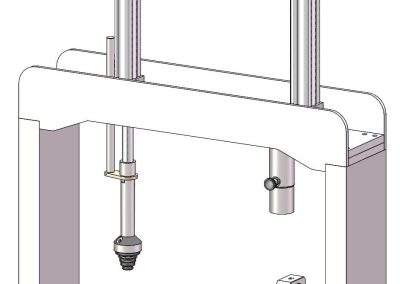

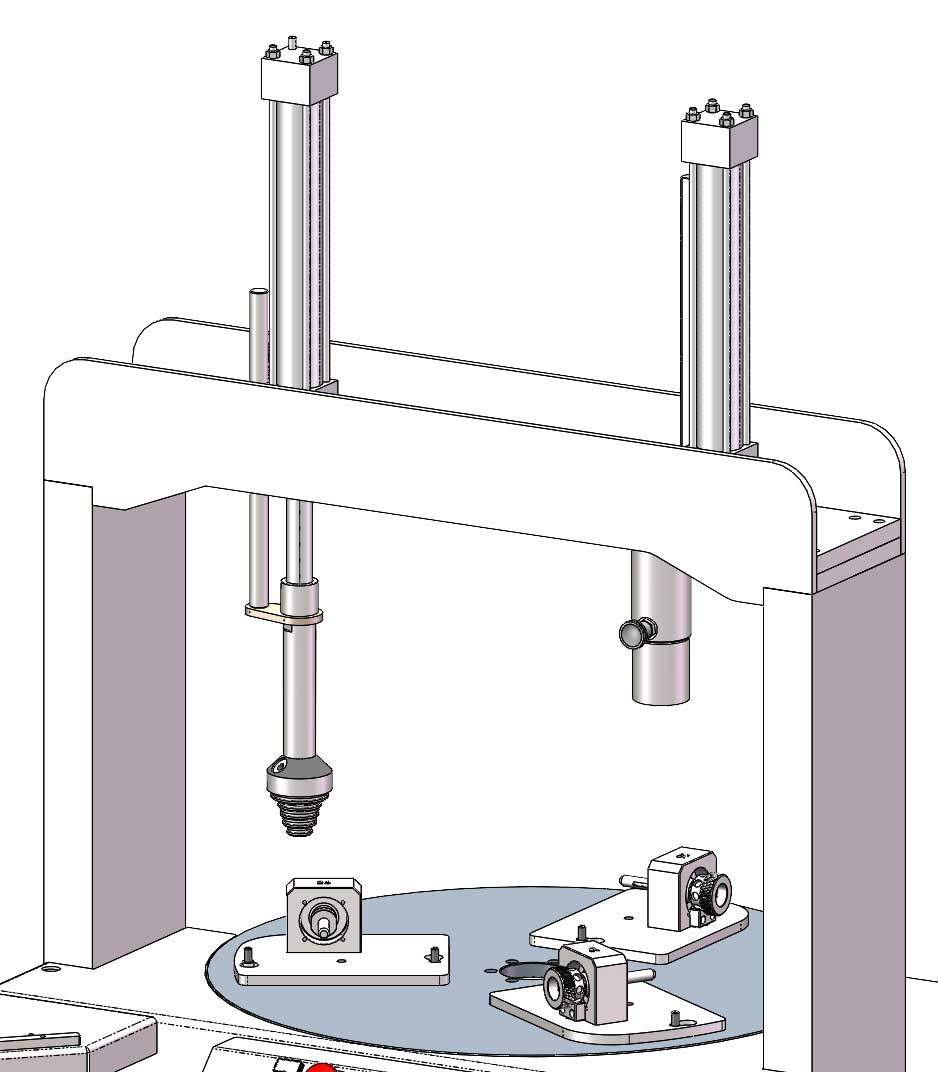

  • Postazione pressatura asse vite senza fine e anello di tenuta

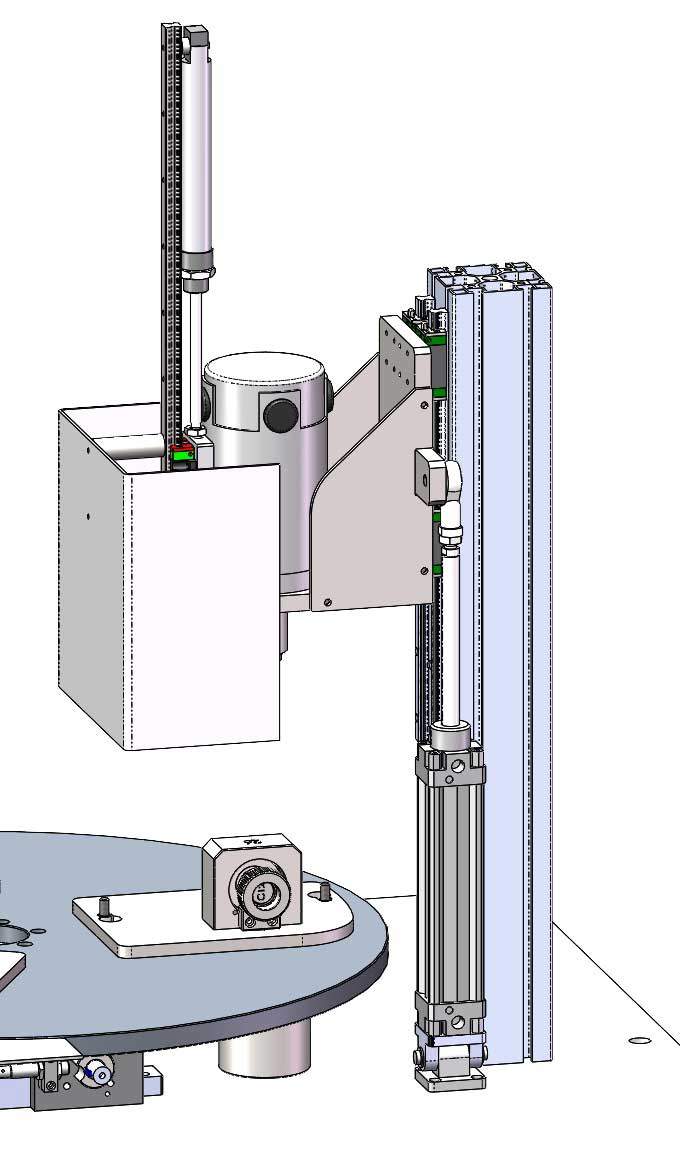

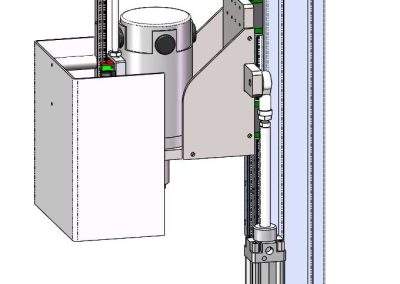

  • Postazione prova rotazione riduttore
Nastro trasportatore di collegamento
  • Nastro realizzato in carpenteria di acciaio verniciata
  • Piedi regolabili in altezza
  • Nastro in materiale resistente
Quadro elettrico

Quadro di comando con alimentazione 400Vac con le seguenti caratteristiche:

  • Fasi: 3+N
  • Potenza complessiva installata: 2kW
  • Circuito ausiliario: 24Vdc
  • Modulo di sicurezza per la gestione del pulsante di emergenza in cat. IV
  • N° 2 contattori di linea
  • Modulo di sicurezza bimanuale per il comando della pressata
  • PLC per la gestione del ciclo di lavoro e delle movimentazioni manuali
Comandi / interfaccia
Pulsantiera comandi composta da:

  • comando bimanuale per la pressata
  • comando bimanuale per la rotazione delle tavole rotanti
  • pulsante di emergenza a fungo
  • pulsante di inserzione circuito ausiliario
  • pulsante di avvio ciclo automatico

Pannello interfaccia operatore touch-screen TFT a colori dimensione 7,5”, con cui vengono visualizzati tutti i parametri di lavoro e selezionati i formati da caricare in macchina

Dimensioni

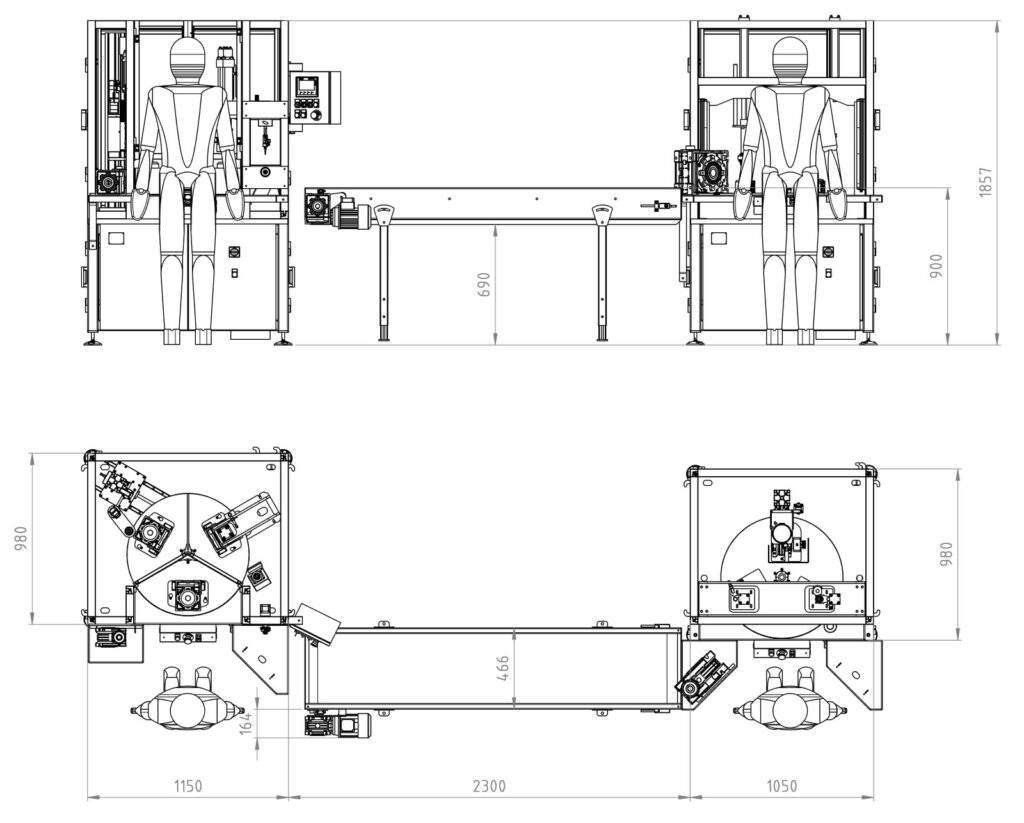

Dimensioni Isola montaggio riduttori vite senza fine

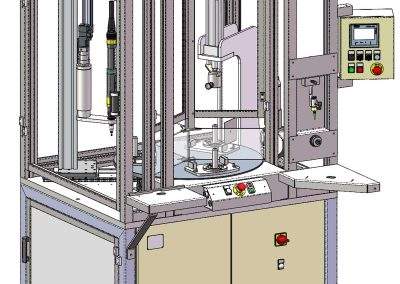

Banco assemblaggio asse lento
